Kaba Erfassungseinheit RFID
5.4

Anschluss

5.4.1 Anschluss mit quickwire
Mit der neuartigen quickwire Technologie erfolgt die komplette Verdrahtung getrennt von der Elektronik
auf der Grundplatte (Rückwand oder Distanzrahmen). Die Elektronik wird bei der Inbetriebnahme als
Einheit montiert. Die praktische Klickverbindung erleichtert die Montage und auch im Falle einer
Reparatur ist die Erfassungseinheit schnell gewechselt.
Zusätzlich ist das Upgrade von einer Erfassungseinheit ohne PIN auf eine Erfassungseinheit mit PIN
ohne bzw. mit einer minimalen Verdrahtungsänderung möglich.
5.4.2

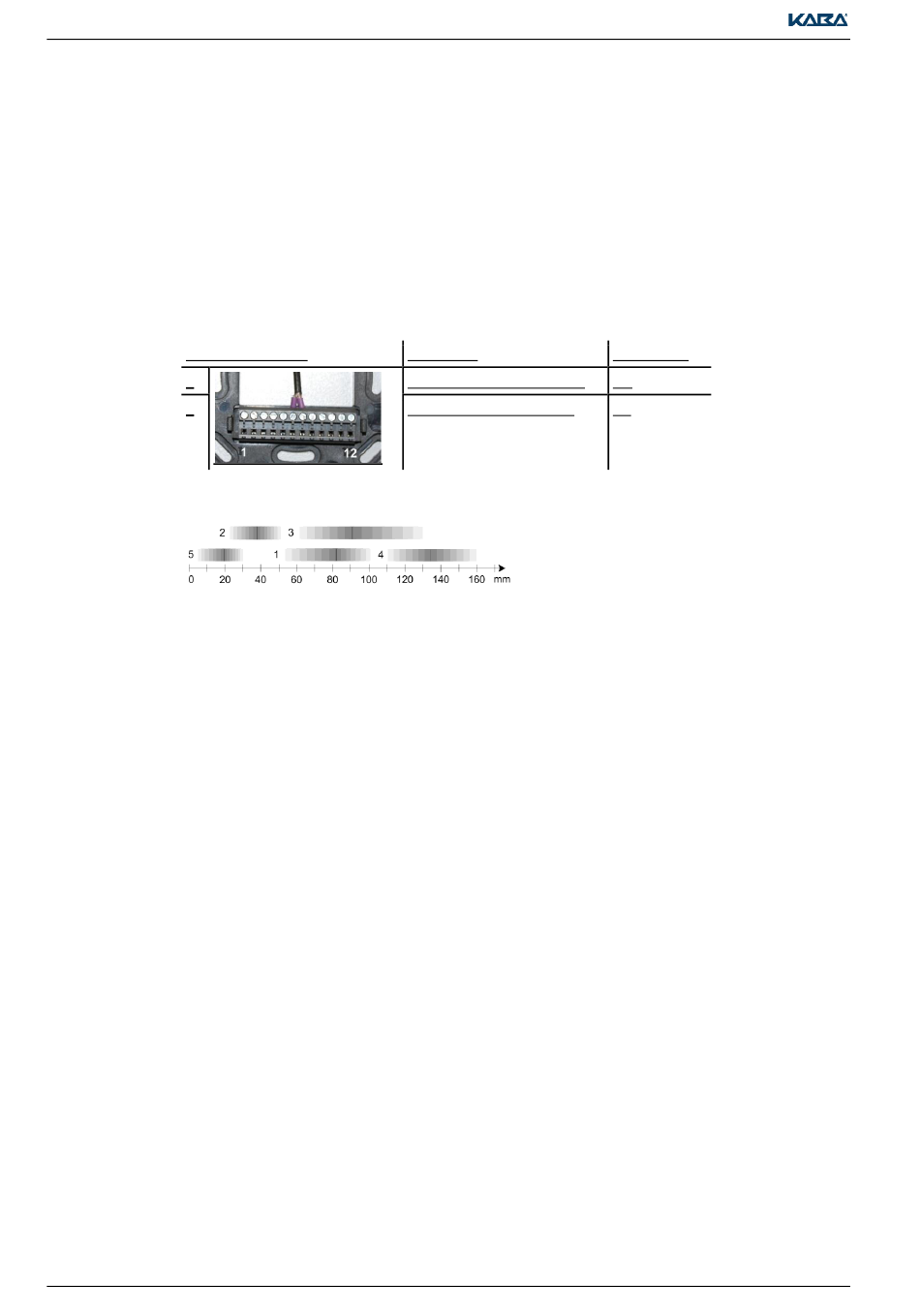

Koaxialkabel anschliessen

Klemmen-Nummer
6
7
5.5

Typische maximale Lesedistanz

5.5.1

Lese- und Schreibdistanz bei direkter Montage auf Metall

Wird die Erfassungseinheit direkt auf eine Metallfläche montiert, ist die Lese- und Schreibdistanz ca.
10% kleiner, als bei RFID neutralem Umfeld (Holz, Mauerwerk).
24
TM
Technologie
Bedeutung
Antennenkabel Schirmleiter
Antennenkabel Mittelleiter
Steuergerät
AS
A+
1 = Ausweis, ISO 14443A
2 = Schlüsselanhänger, ISO 14443A
3 = Ausweis, LEGIC RF
4 = Ausweis, ISO 15693
5 = Kaba elolegic smart key, LEGIC RF
