3.5
Montage- und Installationshinweise
Die Montage und Installation des Gerätes dürfen nur durch INSTANDHALTER gemäss DIN EN 60950-
1:2006 + A11:2009 ausgeführt werden.
Die Installation darf nur an Orten erfolgen, welche die vom Hersteller genannten klimatischen und
technischen Bedingungen erfüllen.
3.5.1
Unterputzkabelmontage
Die Erfassungseinheit Print RFID und die Erfassungseinheit LA-PP werden auf die
Unterputzschaltdose geschraubt. Dabei ist folgendes zu beachten:
Es soll eine genügende Kabelreserve vorhanden sein, damit kein Zug auf die Klemmanschlüsse
entsteht. Die Kabelreserve soll nicht zu lang sein (max. 25 cm) und gegebenenfalls in einer
Achterschlaufe verlegt werden.
3.5.2
Antennenkabel zu den Erfassungseinheiten
Die Signale der Antenne, LED, Buzzer und PIN Tastatur werden über das Koaxialkabel geführt.
Kabeltyp RG 174/U
Empfohlene Kabellänge
Max. Kabellänge
ACHTUNG
Um externe Störbeeinflussung zu vermeiden, darf das Antennenkabel nicht parallel zu
Starkstromleitungen oder anderen störungsbehafteten Quellen geführt werden.
Nicht benötigtes Antennenkabel soll in einer Achterschlaufe abgelegt werden.
3.5.3
Koaxialkabelanschluss
Sowohl der Mittelleiter als auch der Schirm des Koaxialkabels dürfen nicht mit Erde verbunden werden.
Der Koaxialkabelanschluss der Erfassungseinheiten ist in den entsprechenden Kapiteln beschrieben.

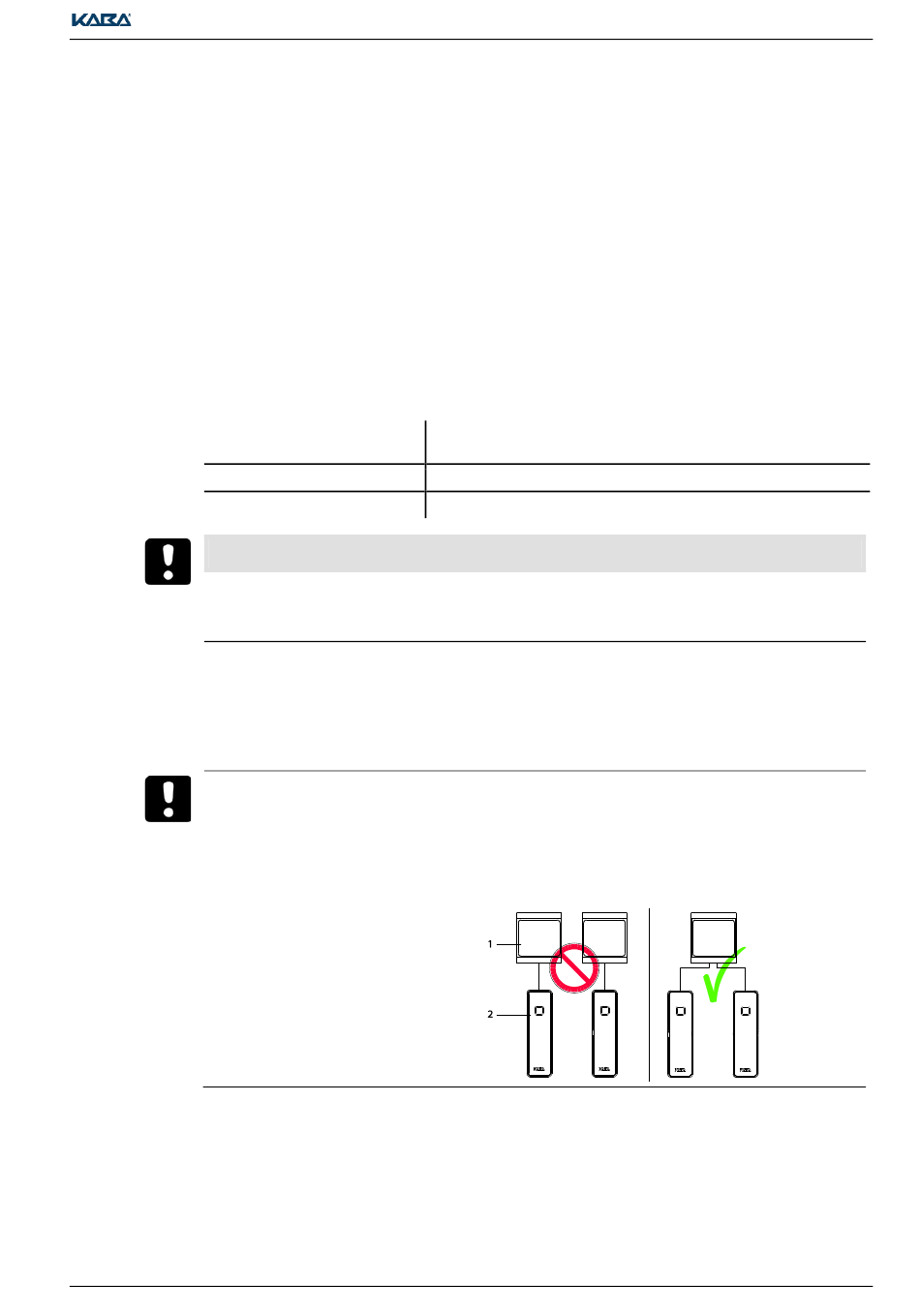

3.5.4
Abstand zwischen Antennen
Dicht nebeneinander liegende Erfassungseinheiten und Kompaktleser können die Lese- und
Schreibdistanzen reduzieren*.
Erfassungseinheiten und Kompaktleser mit genügend Abstand montieren.
*
Ausnahme: Erfassungseinheiten, die am gleichen Leser (z. B. Remoteleser 91 25)
angeschlossen sind.
1
Leser
z.B. Remoteleser 91 25
2
Erfassungseinheit
z.B. Erfassungseinheit 90 04
TM_Registration_Units_RFID_V04_DE.docx
Koaxialkabel 50 Ohm
empfohlen: RG 174/U, 50 Ohm, Lieferant: Huber + Suhner
< 10 m
30 m
Allgemeingültige Regeln und Hinweise
