Montageanleitung
Begehbare Kabelrinnensysteme BKRS Mercedes Benz
Inhaltsverzeichnis
loading

Verwandte Anleitungen für OBO Bettermann BKRS

Inhaltszusammenfassung für OBO Bettermann BKRS

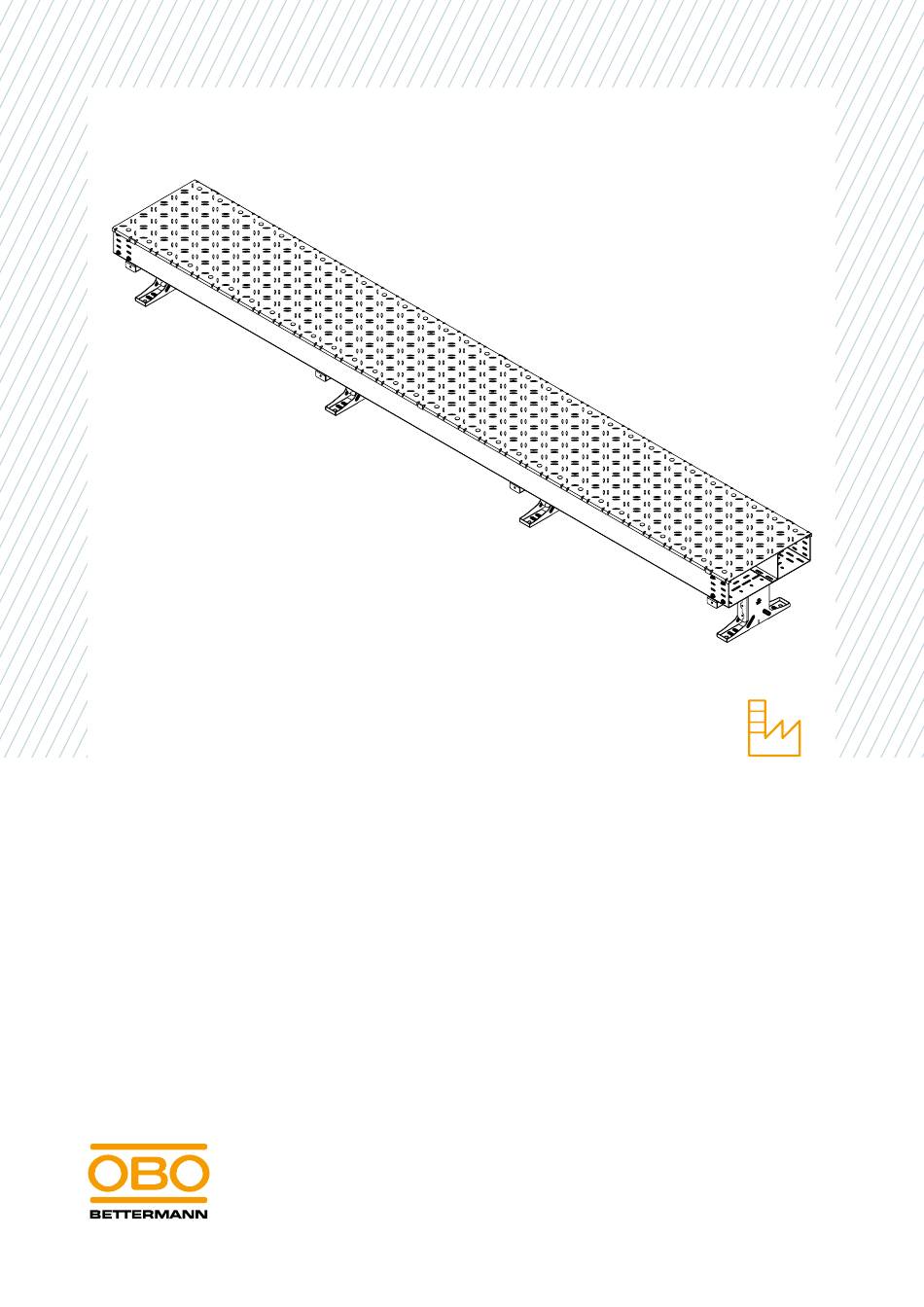

  • Seite 1 Montageanleitung Begehbare Kabelrinnensysteme BKRS Mercedes Benz...
  • Seite 2 Inhaltsverzeichnis Begehbare Kabelrinnensysteme BKRS Mercedes Benz Montageanleitung © 2023 OBO Bettermann Holding GmbH & Co. KG...

  • Seite 3: Inhaltsverzeichnis

    4.3 Trennstege mit Z-Form montieren 4.4 Schutzpotentialausgleich herstellen 4.5 Deckel montieren 4.5.1 Deckelstütze montieren 4.5.2 Deckel mit Deckelklammern montieren 4.5.3 Deckel mit Drehriegeln montieren 4.5.4 Deckel bei Eckverbindung montieren 4.5.5 Deckel bei Kreuzverbindung montieren Wartung Demontage Entsorgung Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 3...
  • Seite 4 4 | DE OBO Bettermann...

  • Seite 5: Allgemeines

    Normen (März 2023). – Lesen Sie diese Anleitung vor dem Beginn der Arbeiten einmal ganz durch. Beachten Sie insbesondere die Sicherheitshinweise. – Bewahren Sie alle mit dem begehbaren Kabelrinnensystem BKRS gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können.

  • Seite 6: Zugrundeliegende Normen

    Umgang mit den begehbaren Kabelrinnensystemen BKRS: – Bei allen mechanischen Montagearbeiten müssen Schutzhandschuhe getragen werden. – Die begehbaren Kabelrinnensysteme BKRS müssen in die Schutz- maßnahmen bzw. den Potentialausgleich einbezogen werden. – Die Einbindung in den Potentialausgleich des Gesamtsystems muss von Fachpersonal durchgeführt werden.
  • Seite 7 – Mit Bodenlochung zur Belüftung, als Wasserablauf und zur flexibleren Montage – Schmutz- und staubdicht durch Schutzbleche und Staubschutzelemente – EMV-gerechte Trennung von Strom- und Datenleitungen durch Trennstege – Seitenhöhe 100 mm – Selbsttragend, keine Verschraubung mit Maschinen notwendig Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 7...

  • Seite 8: Produktübersicht Bkrs

    Produktbeschreibung Produktübersicht BKRS ß ´ Abb. 1: Systemkomponenten BKRS 8 | DE OBO Bettermann...
  • Seite 9 Flachrundschrauben FRS Verbindung der Kabelrinnen mit Längs- und Winkel- mit Kombimuttern verbindern, Reduzierwinkel, Montage Trennstege Anschlussklemme, zweifach, für Leiterseil Verbindung des Kabelrinnensystems mit dem Anschlussklemme, Schutzpotentialausgleich des Gesamtsystems einfach, für Leiterseil Klemmfeder für Leiterseil Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 9...

  • Seite 10: Montieren

    Die Kanäle sind geeignet für die Montage auf symmetrischen Bodenstüt- zen. Hinweis!  JenachGegebenheitaufderBaustellekannsichdieReihenfolgeder MontageschrittefürdiebegehbarenKabelrinnensystemeBKRSändern! Kabelrinne montieren Die Kabelrinnen können auf jede beliebige Länge gekürzt oder verlän- gert werden. Fehlen nach dem Kürzen der Kabelrinnen Langlöcher zur weiteren Montage, müssen zusätzlich geeignete Befestigungslöcher in die Kabelrinnen gebohrt werden.
  • Seite 11 Montieren Abb. 3: Montage Unterteil mit Bolzenanker 3. Bolzenanker in Bohrloch einschlagen 4. Unterteil auf Bolzenanker setzen 5. Unterteil beidseitig mit Unterlegscheibe und Mutter anschrauben Hinweis! AbhängigvonderBeschaffenheitdesUntergrundskönnenauch Schraubankerverwendetwerden. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 11...

  • Seite 12: Kabelrinne Auf Bodenstützen Montieren

    6. Traverse auf Unterteil setzen. 7. Traverse an Unterteil mit Flachkopfschrauben schrauben. 4.1.2 Kabelrinne auf Bodenstützen montieren Die Kabelrinne wird durch die Langlöcher im Kabelrinnenboden mit Flachkopfschraube FKS an den Traversen der Bodenstützen montiert. Hinweis!  EckverbindungenoderKreuzungenvonKabelrinnenmüssenebenfalls mitBodenstützenunterstütztwerden. 12 | DE OBO Bettermann...

  • Seite 13: Kabelrinnen Verbinden

    2. Kabelrinne mit Flachkopfschrauben an Bodenstützen schrauben. Kabelrinnen verbinden Kabelrinnen werden mit Längs- und Winkelverbindern verbunden. Die Längs- und Winkelverbinder werden mithilfe des mitgelieferten Befestigungsmaterials an die Kabelrinnenseiten geschraubt. Die Kabelrinnen werden auf Stoß verbunden. Hinweis! DieLängs-undWinkelverbinderwerdeninnenliegendmontiert.DieMut- ternwerdenvonaußenangeschraubt. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 13...

  • Seite 14: Kabelrinnen In Längsrichtung Verbinden

    ZumErstellenderVerbinderlochungkannderDeckelheberDHDBKR mitintegrierterBohrschablonegenutztwerden. 2. Je zwei Längs- und Winkelverbinder mit der ersten Kabelrinne verschrauben. 3. Zweite Kabelrinne über die Längs- und Winkelverbinder der ersten Kabelrinne schieben. 4. Zweite Kabelrinne mit den Längs- und Winkelverbindern verschrau- ben. 14 | DE OBO Bettermann...

  • Seite 15: Kabelrinnen Als Ecke Verbinden

    5. Längs- und Winkelverbinder im 90°-Winkel biegen. 6. Winkelverbinder mit der ersten Kabelrinne verschrauben. 7. Zweite Kabelrinne über die Längs- und Winkelverbinder der ersten Kabelrinne schieben. 8. Längs- und Winkelverbinder mit der zweiten Kabelrinne verschrau- ben. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 15...

  • Seite 16: Kabelrinnen Als Kreuzung Verbinden

    4. Längs- und Winkelverbinder im 90°-Winkel biegen. 5. Winkelverbinder mit der ersten Kabelrinne verschrauben. 6. Zweite Kabelrinne auf Stoß über die Längs- und Winkelverbinder der ersten Kabelrinne schieben. 7. Längs- und Winkelverbinder mit der zweiten Kabelrinne verschrau- ben. 16 | DE OBO Bettermann...

  • Seite 17: Kabelrinnenbreite Verändern

    4. Zweite Kabelrinne auf Stoß über den Längs- und Winkelverbinder und den Reduzierwinkel/Endabschluss der ersten Kabelrinne schie- ben und verschrauben. 5. Gegebenenfalls den Boden der Kabelrinne mit dem Untergurt des Reduzierwinkels/Endabschlusses verschrauben. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 17...

  • Seite 18: Offene Enden Der Kabelrinnen Verschließen

    (2 x ø8 mm je Seite) für die Verbinder erstellen. 2. Laschen des Reduzierwinkels/Endabschlusses im 90°-Winkel umbie- gen. DerUntergurt(A)weistbeiderMontageindieKabelrinne. Hinweis! 3. Reduzierwinkel/Endabschluss in die Kabelrinne schieben. 4. Reduzierwinkel/Endabschluss mit Kabelrinne verschrauben. 5. Gegebenenfalls den Boden der Kabelrinne mit dem Untergurt des Reduzierwinkels/Endabschlusses verschrauben. 18 | DE OBO Bettermann...

  • Seite 19: Trennstege Mit Z-Form Montieren

    1. Falls notwendig, Trennstege auf Länge schneiden. 2. Trennstege mit Flachrundschrauben und Sechskantmuttern durch die Bodenlochung am Anfang der Kabelrinne anschrauben (A). 3. Mindestens alle 1000 mm eine weitere Flachrundschrauben mit Sechskantmutter anschrauben (pro Kabelrinnenlänge mindestens 3 Stück). Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 19...

  • Seite 20: Schutzpotentialausgleich Herstellen

    Tödliche oder schwere Verletzungen möglich. Arbeiten am elektri- schen System dürfen ausschließlich von Elektrofachkräften ausgeführt werden. Hinweis! BeiderMontagederSystembestandteilewirddurchdieKlemm-und SchraubverbindungenautomatischeindurchgehenderSchutzpotential- ausgleichdesgesamtenbegehbarenKabelrinnensystemshergestellt. DasSystemmussmindestenseinmalmitdemSchutzpotentialausgleich derGesamtanlageverbundenwerden.  DieKlemmfedermussmindestensalle1500mmanderKabelrinne montiertwerden. Hinweis! FürdieErdungsbauteileliegteinseparaterPrüfberichtderelektrischen LeiteigenschaftvonErdungsanschlüssenvor. Abb. 12: Abstände Klemmfeder mit Anschlussklemme 20 | DE OBO Bettermann...
  • Seite 21 Montieren Schutzpotentialausgleich mit Anschlussklemme, einfach Abb. 13: Montage Klemmfeder 1. Klemmfeder (A) auf Kabelrinnenkante klemmen. Abb. 14: Verbindung Klemmfeder, Leiterseil und Anschlussklemme 2. Leiterseil (B) in Klemmfeder klemmen. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 21...
  • Seite 22 Kontakt herzustellen. 3. Leiterseil abzweigen und mit Klemmfeder und Anschlussklemme, einfach, montieren (B). 4. 2. Leiterseil in unteren Kontakt von Anschlussklemme, zweifach, montieren (C). 5. 2. Leiterseil in weiterer Klemmfeder und Anschlussklemme, einfach, montieren (D). 22 | DE OBO Bettermann...
  • Seite 23 5. 2. Leiterseil in weiterer Klemmfeder und Anschlussklemme, zweifach, montieren (D). 6. 3. Leiterseil in unteren Kontakt von Anschlussklemme, zweifach, montieren (E). 7. 3. Leiterseil über Kreuz abzweigen und mit Klemmfeder montieren (F). Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 23...

  • Seite 24: Deckel Montieren

    Trennsteg eine Deckelstütze montiert werden. Diese wird immer mittig im Kreuzungs- bzw. Eckbereich montiert. Abb. 17: Montage Deckelstütze 1. Loch in Boden der Kabelrinne bohren für Flachrundschraube FRSB M6x16. 2. Deckelstütze mit Flachrundschraube und Kombimutter am Boden der Kabelrinne verschrauben. Hinweis! AlternativkanndieDeckelstützemitBohrschraubeundUnterlegscheibe montiertwerden. 24 | DE OBO Bettermann...

  • Seite 25: Deckel Mit Deckelklammern Montieren

    2. Mindestens alle 1000 mm eine weitere Deckelklammer montieren (pro Deckelseite mindestens 3 Stück). 3. Deckel mit Deckelklammern an der Kabelrinne befestigen (B). 4. Nächsten Deckel mit Deckelklammern an der Kabelrinne befestigen. Hinweis! DerletzteDeckeljeweilsamEndedesSystemsmusszusätzlichzuden Deckelklammernmitz.B.einemDrehriegelfixiertwerden,umeinVer- rutschenbeimBetretenzuverhindern. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 25...

  • Seite 26: Deckel Mit Drehriegeln Montieren

    2. Drehriegelknopf an der Deckeloberseite einsetzen (B). 3. Helixform von der Unterseite gegen Drehriegelknopf setzen (C). 4. Mutter an Helixform kontern (D). 5. Mindestens alle 900 - 1000 mm einen weiteren Drehriegel montieren (pro Deckelseite mindestens 3 Stück). 26 | DE OBO Bettermann...
  • Seite 27 Deckel mit Drehriegel montieren Abb. 20: Montage Deckeltyp DBKR mit Drehriegel 1. Ersten Deckel aufsetzen. 2. Drehriegel des Deckels an der Kabelrinne befestigen (A). 3. Nächsten Deckel mit Drehriegeln an der Kabelrinne befestigen (B). Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 27...

  • Seite 28: Deckel Bei Eckverbindung Montieren

    Montage Deckel bei Eckverbindung 1. Falls notwendig Deckel auf Länge schneiden. 2. Stoßkante des Deckels über die Länge x ausklinken (A). 3. Deckel aufsetzen (B). 4. Deckel mit Deckelklammern (C) oder Drehriegeln an der Kabelrinne befestigen. 28 | DE OBO Bettermann...

  • Seite 29: Deckel Bei Kreuzverbindung Montieren

    3. Schnittkanten entgraten, um Kabelschäden zu vermeiden. 4. Deckel 2 und 3 mit Deckelklammern (B) oder Drehriegeln an der Kabelrinne befestigen. 5. Deckel 1 aufsetzen (C). 6. Deckel 1 mit Deckelklammern (D) oder Drehriegeln an der Kabelrin- ne befestigen. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 29...

  • Seite 30: Wartung

    Lose Verbindungselemente müssen nachgezogen und beschädigte Teile ausgetauscht werden. Wir empfehlen zudem, regelmäßig zu überprüfen, ob die Verbindung zum Gesamtpotentialausgleich intakt ist. Demontage Die Demontage der begehbaren Kabelrinnensysteme BKRS erfolgt in umgekehrter Reihenfolge wie die Montage. Entsorgung 1. Metallreste: wie Altmetall 2.
  • Seite 31 Wartung Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 31...
  • Seite 32 OBO Bettermann Holding GmbH & Co. KG Postfach 1120 58694 Menden DEUTSCHLAND Kundenservice Deutschland Tel.: +49 2373 89 - 13 00 toi@obo.de www.obo-bettermann.com Building Connections...
