Endress+Hauser Proline Promass I 300 Betriebsanleitung Seite 40

Elektrischer Anschluss
40
Impuls-/Frequenzausgang
1
12345

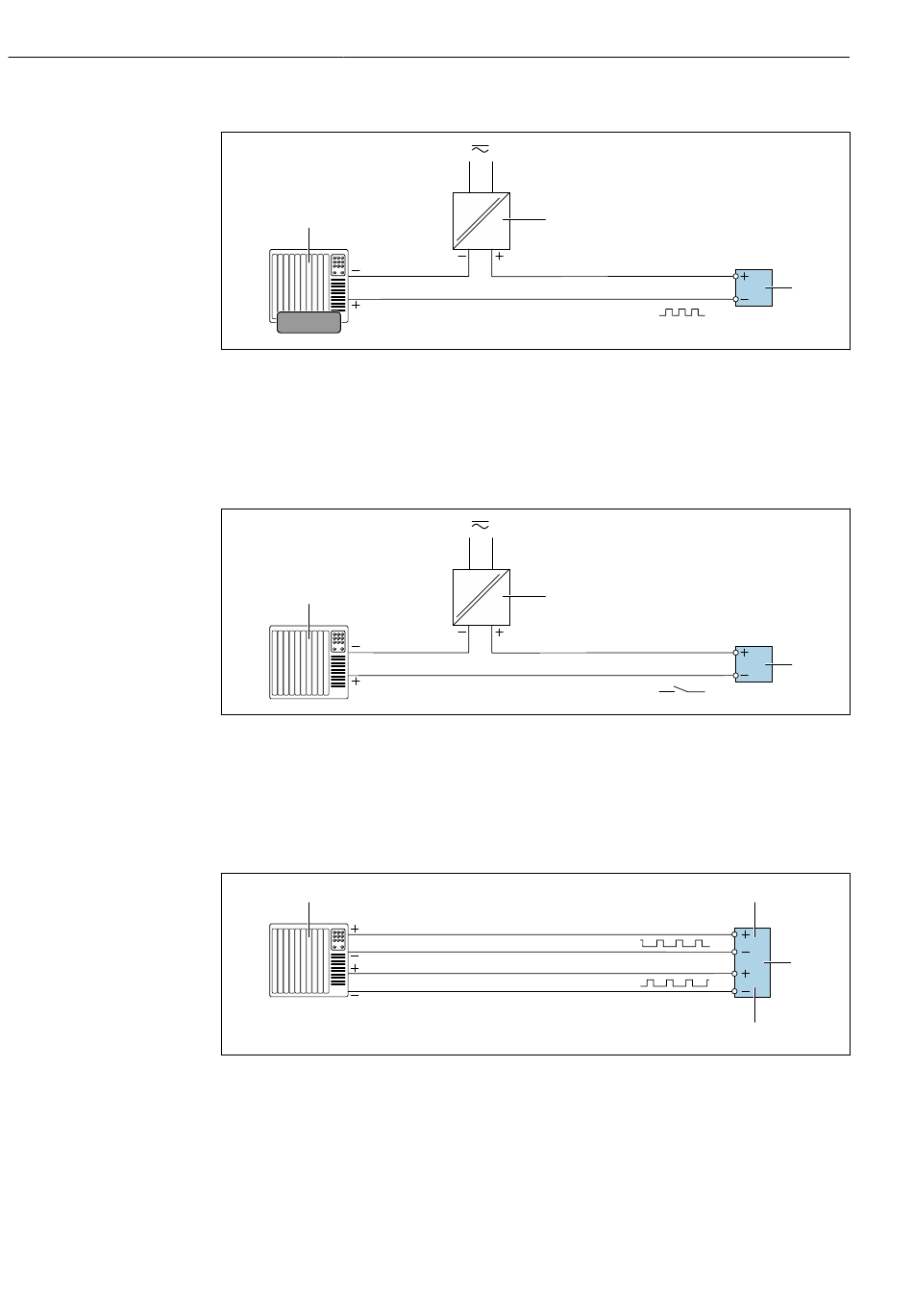

 11 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  175
Schaltausgang
1
 12 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  175
Doppelimpulsausgang
1
 13 Anschlussbeispiel für Doppelimpulsausgang (aktiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2 Messumformer: Eingangswerte beachten →  177
3 Doppelimpulsausgang
4 Doppelimpulsausgang (Slave), phasenverschoben
Proline Promass I 300 Modbus RS485
2
2
3
A0028761
3
A0028760
3
2
4
A0029280
Endress+Hauser
