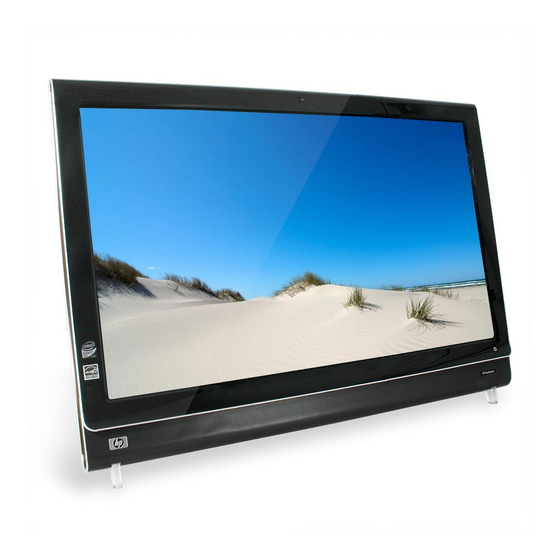

HP Touchsmart IQ810 Handbuch
  1. Anleitungen
  2. Marken
  3. HP Anleitungen
  4. PCs
  5. Touchsmart IQ810
  6. Handbuch
HP Touchsmart IQ810 Handbuch

HP Touchsmart IQ810 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Handbuch für die Aufrüstung und Wartung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP Touchsmart IQ810

Inhaltszusammenfassung für HP Touchsmart IQ810

  • Seite 1 Handbuch für die Aufrüstung und Wartung...
  • Seite 2 Marke oder Marke der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern/Regionen. HP unterstützt die rechtmäßige Nutzung von Technologien und billigt den Einsatz seiner Produkte ausschließlich im Rahmen der geltenden Urheberrechtsgesetze. Die in dieser Dokumentation enthaltenen Informationen können ohne vorherige Ankündigung...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitsinformationen ........................1 Vorbereitende Schritte ........................1 Die Position der Komponenten im HP TouchSmart PC................. 2 Öffnen des HP TouchSmart PCs....................... 3 Erweitern des Arbeitsspeichers......................7 Vorbereitende Schritte.......................7 Entfernen eines Speichermoduls ....................8 Einsetzen eines Speichermoduls ....................10 Ausbauen und Einbauen des Festplattenlaufwerks ................12 Ausbauen des Festplattenlaufwerks ...................
  • Seite 4 Handbuch für die Aufrüstung und Wartung...

  • Seite 5: Handbuch Für Die Aufrüstung Und Wartung

    Lesen Sie vor der Aufrüstung oder Wartung in den Produktspezifikationen die Informationen zur Aufrüstbarkeit des Systems. Produktinformationen erhalten Sie unter http://www.hp.com/support. Lesen Sie die folgenden Hinweise, bevor Sie mit der Aufrüstung bzw. Wartung des HP TouchSmart PCs beginnen: Um diese Arbeiten durchzuführen, müssen Sie mit der Fachterminologie des PC-Bereichs vertraut sein und die beim Verwenden und Modifizieren elektronischer Geräte zu berücksichtigenden...

  • Seite 6: Die Position Der Komponenten Im Hp Touchsmart Pc

    Schraubendrehers mit einer magnetischen Spitze, weil so das Entfernen und Eindrehen von Schrauben erleichtert wird. WARNUNG: Trennen Sie den HP TouchSmart PC stets von der Stromquelle, bevor Sie die Speicherkarten-Abdeckung oder die Rückverkleidung entfernen. Wenn Sie diese Schritte nicht durchführen, kann das Öffnen des HP TouchSmart PCs oder das Durchführen anderer hier erläuterter Verfahren zu Verletzungen und Geräteschäden führen.

  • Seite 7: Öffnen Des Hp Touchsmart Pcs

    Öffnen des HP TouchSmart PCs Halten Sie sich beim Öffnen des HP TouchSmart PCs stets an die folgende Vorgehensweise (Reihenfolge beachten!), um Verletzungen und Geräteschäden zu vermeiden: Entfernen bzw. trennen Sie alle Medien (CD, DVD, Speicherkarten, USB-Geräte und externe Festplattenlaufwerke) aus dem bzw. vom HP TouchSmart PC.
  • Seite 8 Entfernen Sie die Anschlussabdeckung, indem Sie den Finger in die Lücke an der unteren linken Seite der Abdeckung (A) stecken und vorsichtig ziehen. Trennen Sie alle anderen Kabel, die an der Rückseite des HP TouchSmart PCs angeschlossen sind. Handbuch für die Aufrüstung und Wartung...
  • Seite 9 Legen Sie den Computer mit der Vorderseite nach unten auf eine weiche, flache Unterlage. Um den Berührungbildschirm vor dem Verkratzen oder anderen Schäden zu schützen, sollten Sie eine Decke, ein Handtuch oder ein anderes weiches Tuch als Unterlage verwenden (A). Klappen Sie den Computerständer unter leichter Kraftaufwendung bis zum Anschlag aus, d.
  • Seite 10 Entfernen Sie die Schraube (A), mit der die Speicherkarten-Abdeckung an der Rückseite des Computers befestigt ist. Ziehen Sie die Speicherkarten-Abdeckung am unteren Rand leicht nach oben, um sie zu lösen (B), schieben Sie die Abdeckung dann vorsichtig nach unten (C) und nehmen Sie sie ab. WARNUNG: Vorsicht vor scharfen Kanten im Gehäuse.

  • Seite 11: Erweitern Des Arbeitsspeichers

    Erweitern des Arbeitsspeichers Der HP TouchSmart PC ist mit einem Arbeitsspeicher (RAM) ausgestattet, in dem Daten und Anweisungen vorübergehend gespeichert werden. Der HP TouchSmart PC wird mit einem oder zwei Speichermodulen geliefert, das bzw. die Sie bei Bedarf ersetzen können.

  • Seite 12: Entfernen Eines Speichermoduls

    Entfernen eines Speichermoduls Folgen Sie der Anleitung zur Vorbereitung des HP TouchSmart PCs. Siehe „Öffnen des HP TouchSmart PCs“ auf Seite 3. VORSICHT: Achten Sie beim Umgang mit Speichermodulen darauf, dass die Kontakte nicht berührt werden. Andernfalls können Schäden an den Modulen entstehen.
  • Seite 13 Nehmen Sie das Speichermodul aus dem Speichersockel. Notieren Sie sich die Position der Kerbe an der Anschlussseite. Bewahren Sie das Speichermodul in einer antistatischen Verpackung auf. Handbuch für die Aufrüstung und Wartung...

  • Seite 14: Einsetzen Eines Speichermoduls

    Einsetzen eines Speichermoduls Rüsten Sie den Arbeitsspeicher des HP TouchSmart PCs mit Speichermodulen vom selben Typ und derselben Geschwindigkeit wie der ursprünglich installierte Arbeitsspeicher auf. Für eine optimale Leistung muss die Kapazität beider Speichermodule übereinstimmen. Beide Speichermodule können nach dem gleichen Verfahren (siehe unten) eingesetzt werden.
  • Seite 15 Andernfalls funktioniert es nicht korrekt. Die folgende Abbildung zeigt ein falsch eingesetztes Speichermodul (A). Der goldene Rand ist hier noch zu sehen. Schließen Sie den HP TouchSmart PC. Siehe „Schließen des HP TouchSmart PCs“ auf Seite 23. HINWEIS: Wenn nach dem Ersetzen oder Hinzufügen eines Speichermoduls ein leerer Bildschirm angezeigt wird, wurde das Speichermodul entweder falsch eingesetzt, oder es wurde ein falscher Speichertyp eingesetzt.

  • Seite 16: Ausbauen Und Einbauen Des Festplattenlaufwerks

    Handbuch für Beschränkte Gewährleistung, Support und Systemwiederherstellung, das mit Ihrem HP TouchSmart PC geliefert wurde. Ausbauen des Festplattenlaufwerks Folgen Sie der Anleitung zur Vorbereitung des HP TouchSmart PCs. Siehe „Öffnen des HP TouchSmart PCs“ auf Seite 3. WARNUNG: Ziehen Sie, um Verletzungen durch einen Stromschlag oder erhitzte Teile zu vermeiden, das Netzkabel aus der Steckdose und warten Sie einige Minuten, bis sich die internen Komponenten des Computers abgekühlt haben.
  • Seite 17 Stellen Sie sicher, dass der Empfänger für die kabellose Tastatur und die kabellose Maus (A) entfernt ist. Siehe „Öffnen des HP TouchSmart PCs“ auf Seite 3. Entfernen Sie die neun Schrauben, mit denen die Rückverkleidung am Gehäuse befestigt ist. Vier der Schrauben befinden sich am unteren Rand der Rückverkleidung, zwei an den Seiten des optischen Laufwerks und drei im Anschlussbereich.
  • Seite 18 Heben Sie die Rückverkleidung am unteren inneren Rand des Speicherkarten-Abdeckungsbereichs ab, um sie zu lösen, führen Sie beide Hände unter den unteren Rand der Abdeckung und heben Sie sie an und drehen Sie die Rückverkleidung dann soweit es geht nach oben. Heben Sie die Rückverkleidung vom Computer ab und legen Sie sie weg.
  • Seite 19 Entfernen Sie die Schraube, die das optische Laufwerk am Gehäuse befestigt, und schieben Sie das Laufwerk dann zur Computermitte, damit Sie freien Zugriff haben. Sie brauchen die Kabel des optischen Laufwerks nicht zu entfernen. Entfernen Sie die Schraube, mit der der Laufwerksrahmen am Gehäuse befestigt ist. Handbuch für die Aufrüstung und Wartung...
  • Seite 20 Schieben Sie den Laufwerksrahmen nach oben und ziehen Sie ihn vom Computer weg. Trennen Sie das Netzkabel und das Datenkabel, indem Sie die Riegel drücken und die Kabel vom Laufwerk abziehen. Handbuch für die Aufrüstung und Wartung...
  • Seite 21 Entfernen Sie die vier Schrauben, die das Festplattenlaufwerk am Laufwerksrahmen befestigen, und schieben Sie das Festplattenlaufwerk dann aus dem Laufwerksrahmen. Handbuch für die Aufrüstung und Wartung...

  • Seite 22: Einbauen Eines Festplattenlaufwerks

    Einbauen eines Festplattenlaufwerks Bauen Sie bei Bedarf das vorhandene Festplattenlaufwerk aus. Siehe „Ausbauen des Festplattenlaufwerks“ auf Seite 12. Schieben Sie das Festplattenlaufwerk in den Laufwerksrahmen und bringen Sie dann die vier Schrauben wieder an. Schließen Sie das Netz- und das Datenkabel am Festplattenlaufwerk an. Handbuch für die Aufrüstung und Wartung...
  • Seite 23 Führen Sie den Laufwerksrahmen gerade nach unten, richten Sie die vier Haken am Laufwerksrahmen an den vier Bohrungen an der Rückseite des Gehäuses aus und schieben Sie den Laufwerksrahmen dann nach unten ins Gehäuse, bis er auf der Halterung am Gehäuse aufliegt. Entfernen Sie die Schraube, mit der der Laufwerksrahmen am Gehäuse befestigt ist.
  • Seite 24 Richten Sie die Haken am optischen Laufwerk an den Bohrungen am Computer aus und schieben Sie das optische Laufwerk dann zum äußeren Rand des Computers. Entfernen Sie die Schraube, mit der das optische Laufwerk am Gehäuse befestigt ist. Handbuch für die Aufrüstung und Wartung...
  • Seite 25 Bringen Sie die Rückverkleidung wieder an. Richten Sie die Haken am oberen Rand der Rückverkleidung an den Bohrungen oben am Computer aus. Die Schraubenlöcher an der Rückverkleidung müssen an den Schraubenlöchern an der Rückseite des Computers ausgerichtet werden. Drücken Sie auf den oberen Rand, die seitlichen Ränder und den unteren Rand, bis die Verkleidung einrastet.
  • Seite 26 Bringen Sie die Abdeckung des optischen Laufwerks wieder an, indem Sie die Laschen am unteren Rand der Abdeckung des optischen Laufwerks an der Bohrung am Computer ausrichten und dann den oberen Rand einrasten lassen. Folgen Sie den Schritten in „Schließen des HP TouchSmart PCs“ auf Seite 23. Handbuch für die Aufrüstung und Wartung...

  • Seite 27: Schließen Des Hp Touchsmart Pcs

    Schließen des HP TouchSmart PCs Halten Sie sich nach dem Schließen des HP TouchSmart PCs stets an die folgende Vorgehensweise (Reihenfolge beachten!), um Verletzungen und Geräteschäden zu vermeiden: Falls Sie den Computerständer entfernt haben, bringen Sie ihn wieder an. Richten Sie die vier Schraubenlöcher am Ständer an den vier Bohrungen an der Rückseite des Computers aus und...
  • Seite 28 Bringen Sie die Schraube, mit der die Speicherkarten-Abdeckung am Computer befestigt ist, wieder an. Schieben Sie den Computerständer etwas weiter als in die Gesperrt-Position (A), halten Sie ihn mit einer Hand fest, sodass er nicht zurückschnappt, wenn der Riegel freigegeben wird, und schieben Sie dann den Riegel am Computerständer (B) mit der anderen Hand in die Entsperrt-Position.
  • Seite 29 Bringen Sie den Empfänger für die Tastatur und Maus wieder an. Stellen Sie den Computer auf einer flachen Oberfläche aufrecht auf. Der Ständer muss geöffnet sein und sicher stehen. 10° min. 40°max. Handbuch für die Aufrüstung und Wartung...
  • Seite 30 Sie die drei Haken an der Seite der Abdeckung an den Bohrungen am Computer ausrichten und die Abdeckung dann nach innen drehen, bis sie einrastet. Schließen Sie die externen Geräte wieder an. Schalten Sie den HP TouchSmart PC und alle angeschlossenen Geräte ein. Handbuch für die Aufrüstung und Wartung...
  • Seite 32 Copyright © 2008 Hewlett-Packard Development Company, L.P. Printed in xxxxx...
