Primor 1600
Errichterhandbuch
Einbau- und Inbetriebnahmeanleitung
Montagevorbereitung

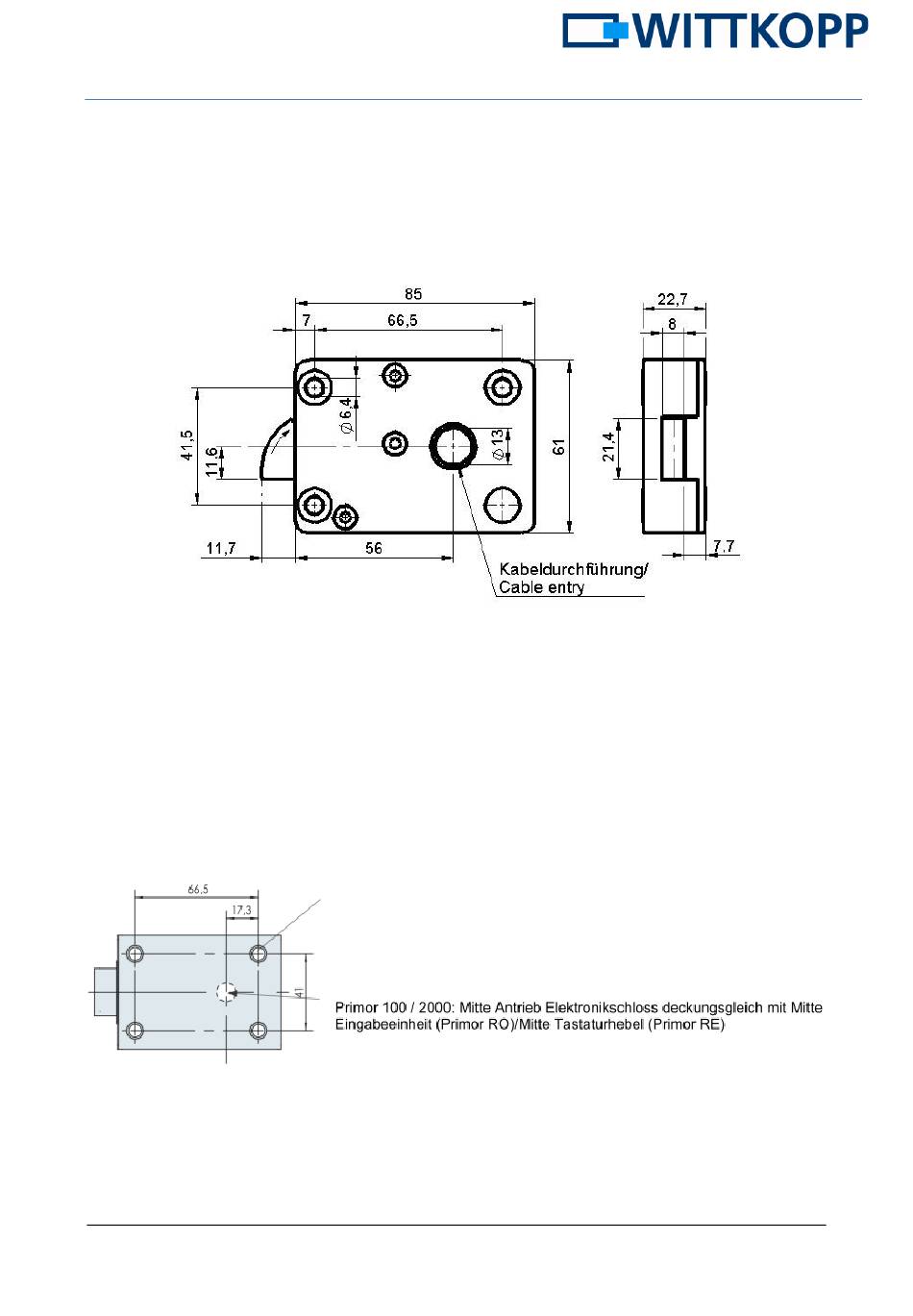

Einbaumaße Schloss 1600
Vorbereitung Riegelwerk / Tür
Für die Schlossmontage müssen drei
Gewindebohrungen zur Befestigung auf
dem
Riegelwerk
bzw.
Tresortür vorhanden sein. Das Elektronik-
schloss
ist
mit
Bohrbild:
Der Einbau des Elektronikschlosses ist im Bereich von Durchbrüchen mit einem Durchmesser
von max. 11,5 mm um den oben dargestellten Achsmittelpunkt zulässig.
02 P1600-Teil 2b-Errichterhandbuch V1.00.docx
innerhalb
der
den
mitgelieferten
Primor 1000 / 1600 / 2000 kann diese Bohrung entfallen
Schrauben oder Zylinderschrauben M6
oder 1/4" (mind. Festigkeitsklasse 8.8) zu
befestigen. Die Schraubenlänge sollte so
bemessen
sein,
dass
einschraubtiefe von 6mm erreicht wird.
eine
Mindest-
