Revox C18 Multiuser Wall Control Bedienungsanleitung Seite 2

der Rückseite. Mit einem kleinen Schraubenzieher kann nun die gewünschte Code Page eingestellt werden. Beachten Sie
bitte bei geöffneter Abdeckung die gängigen ESE-Vorschriften, um die Elektronik nicht zu schädigen.

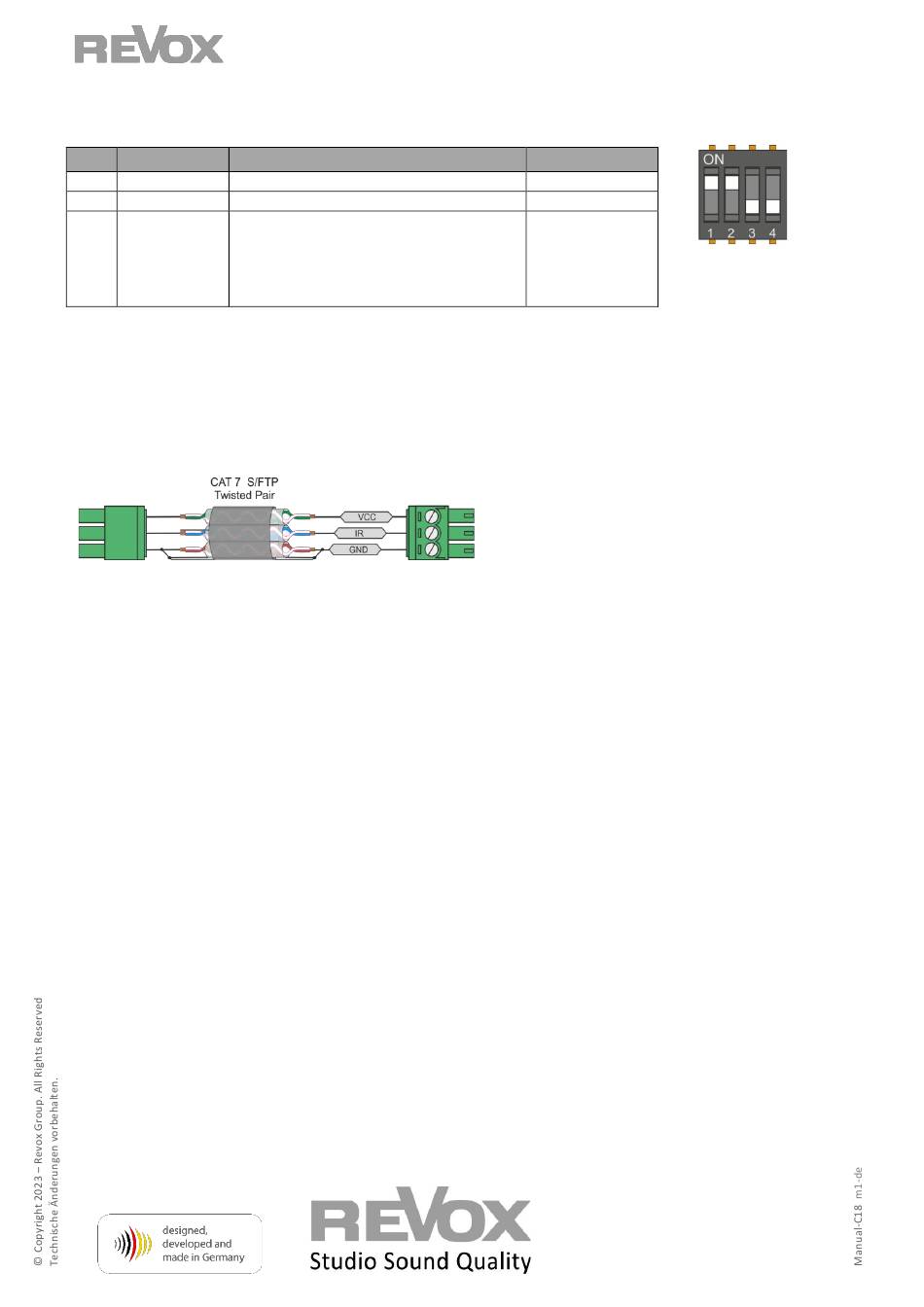

RC5-Codes C18 Multiuser Wall Remote
DIL Funktion Beschreibung
1 IR Auge Interner Infrarot-Empfänger ein [1]/ aus [0]
2 LED LED ein [1]/ aus [0]
3 + 4 RC5-Code RC5-Adresskombinationen
Pages 00: Code Page 1
01: Code Page 2
10 : Code Page 3
11: Code Page 4
Verkabelung
Die C18 Wandbedienung wird über einen 3-poligen schraubbaren Steckverbinder dem Multiuser Verstärker verbunden.
Bei der Verkabelung ist darauf zu achten, dass bei einem CAT-Kabel (S/FTP, F/FTP) die Schirmung auf beiden Seiten mit der
GND-Leitung zu verbinden. Zudem sollte ein Adernpärchen für ein Signal zusammengeschlossen werden. Beide
Maßnahmen erhöhen den Leitungsquerschnitt und verringern somit den Spannungsabfall im Kabel. Mit dieser
Verkabelungsvariante können Kabellängen bis zu 100 m realisiert werden. Alternativ lässt sich auch ein Datenkabel vom
Typ U72 (1x4x0,5 mm2) verwenden.
Parallelschaltung
Bei größeren Räumen kann es sinnvoll sein, zwei C18 Wandtastaturen an verschiedenen Stellen im Raum zu platzieren. Es
dürfen 2 C18 parallel betrieben werden, d.h. alle 3 Signalleitungen (GND, IR, VCC) werden parallel verbunden.
Damit es bei der Verwendung von Fernbedienungen nicht zu Doppelbefehlen kommt, wenn beide Wandtastaturen das IR-
Signal empfangen könnten, wird empfohlen bei einer der beiden C18 Wandbedienung den IR-Empfänger zu deaktivieren.
Dies wird über einen DIL-Schalter (DIL 1) auf der Rückseite der Wandtastatur eingestellt – siehe Abbildung oben.
Der IR-Link, inkl. des Trigger-Out des Multiuser Verstärkers, darf mit maximal 80 mA belastet werden. Der nominale
Strombedarf einer C18 bei 23 mA.
Technische Daten
Schutzart nach IEC 60529
Umgebungstemperatur
Kabel
Maximale Kabellängen
Stromaufnahme
Parallelbetrieb
Revox Deutschland GmbH | Am Krebsgraben 15 | D-78048 VS-Villingen| Tel.: +49 7721 8704 0 | info@revox.de | www.revox.com
IP20, Einbau trocken
Betrieb: -5 °C bis +45 °C
Lagerung: -25 °C bis +70 °C
Anschlussart Schraubbarer Steckverbinder 3 x 0,15 - 1,50 mm²
DIL-Schalter Werkeinstellung:
1: IR on
2: LED on
3: Code Page 0 (Code page 1)
4: Code Page 0 (Code page 1)
Installationskabel S/FTP oder F/FTP oder
Installationskabel U72 ABG 1 x 4 x 0,5 mm² abgeschirmt
Zu Revox Multiuser Verstärker V219: max. 100 m
17 mA (passiv) / 23 mA (Taste gedrückt)
max. 2 Wandbedienungen parallelschalten
Werkseinstellung
Ein
Ein
Aus + Aus [00]
