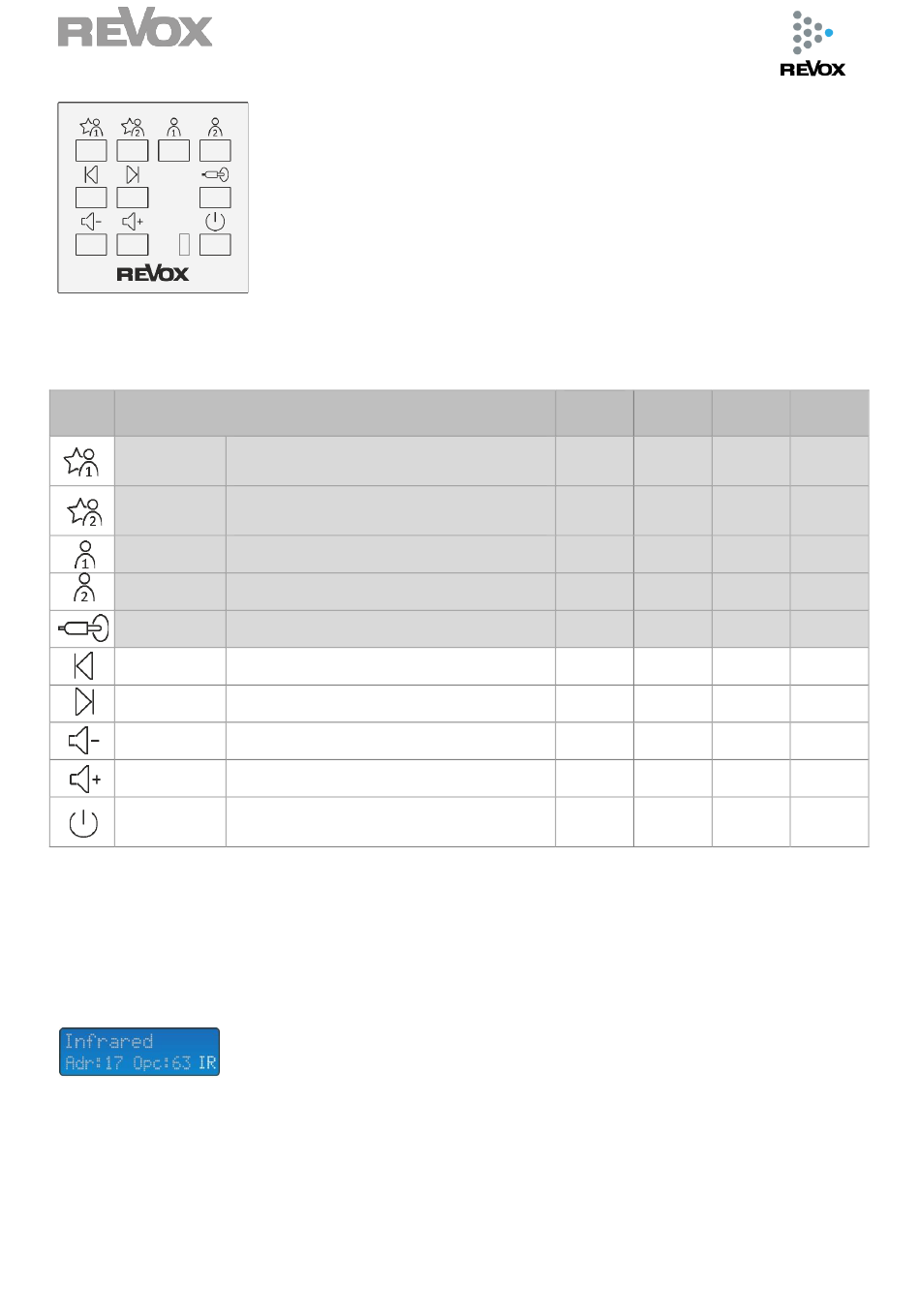

Revox C18 Multiuser Wall Control Bedienungsanleitung

C18 Multiuser Wall Control
Befehlsübersicht
Taste Bezeichnung
User 1 Favorit
User 2 Favorit
User 1
User 2
Local Input
Track_down
Track_up
Volume_down
Volume_up
Power Off
Code Page-Option für C18 Wandtastatur verfügbar ab der SW-Version 1.00
** RC5 Code wird mit aktueller User-/ Source-Adresse kombiniert, d.h. wurde zuletzt User 2 (Adresse 21) gewählt, wird
z.B. der Volume_up-Befehl ebenfalls mit Adresse 21 versehen und ein RC5-Befehl [21] [16] gesendet.
Kontrolle RC 5-Befehle
Eine Kontrolle über den eingestellten RC5-Code bietet der Multiuser Verstärker M30 oder V219 in seinem Display an. Mit
dessen Setup-Taste kann der Infrared-Mode ausgewählt werden, der empfangene Signale des IR-Link-Eingangs detektiert
und dessen RC5-Adresse und -Command anzeigt:
IR-Anzeige Multiuser Verstärker M30 oder V219
DIL-Schalter
Mit der Einführung der SW-Version 218-2 1.00 (Multiuser Programmer Software) gibt es eine Code Page-Option für die
C18 Multiuser Wall Control. Über die DIL-Schalter 3 und 4 auf der Rückseite der C18 Wandtastatur können 4 verschiedene
Code Pages ausgewählt werden. Bauen Sie hierzu die Wandbedienung aus und entfernen Sie die Kunststoffabdeckung auf
Mit der C18 Multiuser Wall Control können Befehle (IR-Trigger) in das Multiuser-System
gesendet werden, die im Multiuser Server hinterlegt sind. Im Configurator selbst wird die
Funktion definiert. Zudem kann ein unterschiedliches Verhalten zwischen einem kurzen
und langen Tastendruck definiert werden.
Über den integrierten IR-Empfänger (links von der Power-Taste) können Infrarot-Codes
(RC5) von IR-Fernbedienungen empfangen und in das Multiuser System für IR-Trigger
weitergeleitet werden.
Mit Hilfe der DIL-Schalter auf der Rückseite der Wandtastatur können unterschiedliche
RC5-Adressen gewählt werden, falls es zu IR-Konflikten mit anderen Fernbedienungen/
Geräten kommen sollte.
Kurzer Druck: letzter Favorit von User 1
Langer Druck: Favorit Nr. 1 von User 1
Kurzer Druck: letzter Favorit von User 2
Langer Druck: Favorit Nr. 1 von User 2
User 1 auswählen
User 2 auswählen
Lokalen Analog-Eingang des Users wählen
Kurzer Druck: Raum ausschalten
Langer Druck: Ganzes System ausschalten
Code
Code Code
Page 2 Page 3
Page 1
[17] [63] [24] [63] [25] [63]
[20] [63] [24] [55] [25] [55]
[07] [63] [24] [56] [25] [56]
[21] [63] [24] [57] [25] [57]
[19] [63] [24] [51] [25] [51]
[**] [33] [24] [19] [25] [19]
[**] [32] [24] [18] [25] [18]
[**] [17] [24] [21] [25] [21]
[**] [16] [24] [20] [25] [20]
[**] [12] [24] [39] [25] [39]
Code
Page 4
[26] [63]
[26] [55]
[26] [56]
[26] [57]
[26] [51]
[26] [19]
[26] [18]
[26] [21]
[26] [20]
[26] [39]
