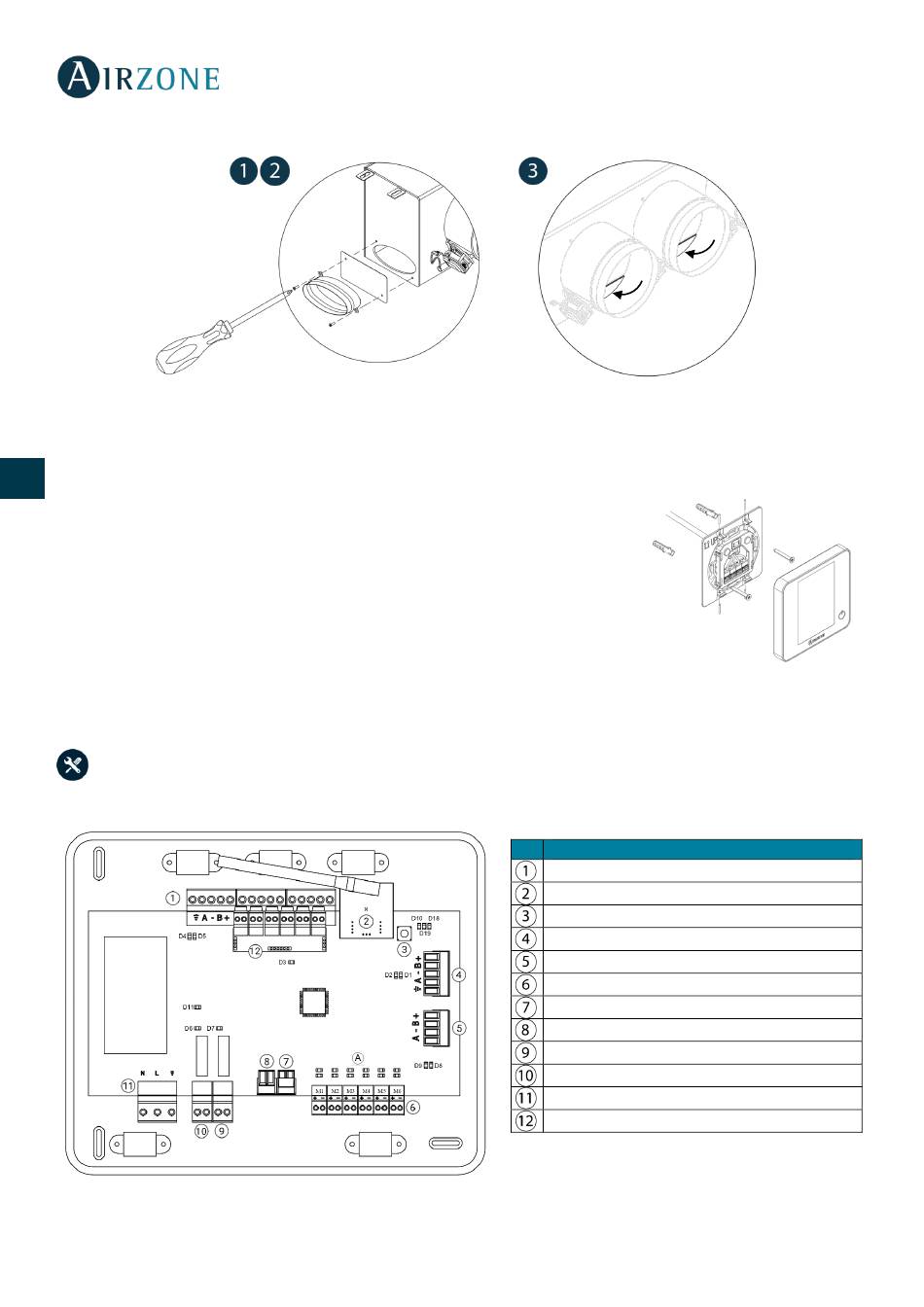

MONTAGE DES THERMOSTATE (AZCE6BLUEZEROC / AZCE6THINK [C/R] / AZCE6LITE [C/R])

Die Airzone-Thermostate werden über eine Halterung an Oberflächen montiert. Beachten Sie, dass die maximale Entfernung
DE
für diese Vorrichtung nicht über 40 Meter betragen sollte:
• Trennen Sie die Rückseite des Thermostats.
• Wenn es sich um ein Kabel-Thermostat handelt, stellen Sie die entsprechenden
Anschlüsse her; wenn es sich um ein Funk-Thermostat handelt, legen Sie die
Knopfzellenbatterie CR2450 ein.
•
Befestigen Sie die Rückseite des Thermostats an der Wand.
• Platzieren Sie das Display auf der installierten Halterung.
•
Zum besseren Halt des Thermostats bringen Sie das zerstörungssichere Gestänge an (optional).

MONTAGE UND ZENTRALANSCHLUSS DES SYSTEMS

Wichtig: Halten Sie sich an den Farbcode für alle Systemelemente.
96
Nr.

Beschreibung

Airzone Anschlussbus
Funkmodul
SW1
Haustechnikbus
Maschinenbus
Motorausgänge
Alarmeingang (normal geschlossen)
Temperatursonde
KML/Kessel
Stopp-Lauf-Relais AC
Stromversorgung
Ein/Aus-Modul
Wichtig: Für den Anschluss der Eingänge des Ein-Aus-Moduls
ist ein abgeschirmtes Kabel zu verwenden.
