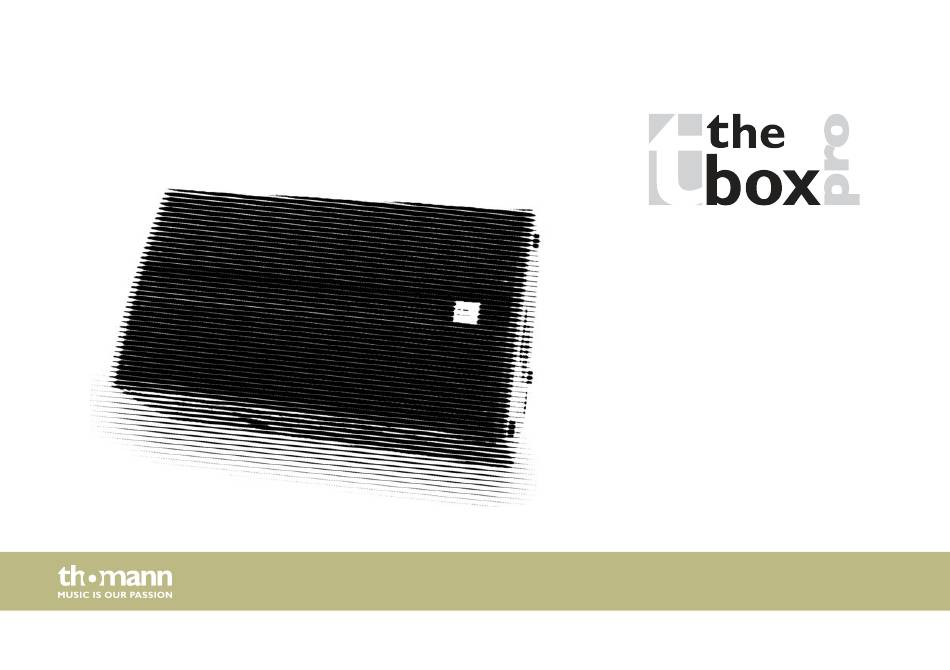

- Seite 1 Achat 115M passiver lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.05.2021, ID: 214529 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation..............................11 4.1 Tipps zum Umgang mit Lautsprechern................... 13 4.2 Hängen des Lautsprechers......................14 4.3 Anschlüsse............................15 Technische Daten............................ 16 Umweltschutz............................18 Achat 115M...
- Seite 4 Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.
- Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. passiver lautsprecher...
- Seite 7 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
- Seite 8 Sicherheitshinweise WARNUNG! Folgen unsachgemäßer Montage Unsachgemäße Montage kann zu tödlichen Verletzungen oder Sachschäden führen. Stellen Sie sicher, dass bei der Montage und beim Betrieb immer die Normen und Vorschriften Ihres Landes eingehalten werden. In Deutschland: BGV C1 „Veranstaltungs- und Produktionsstätten für szenische Darstellung“. Das Aufhängen von Lautsprechern darf nur von geschultem Fachpersonal durchge‐ führt werden.
- Seite 9 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
- Seite 10 Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Passiver 2-Wege-Full-Range-Lautsprecher mit eingebauter Frequenzweiche Anschlussmöglichkeiten: 4 verriegelbare NL4-Buchsen (Power Twist) Für den Betrieb mit „Achat Amprack“ stehen verschiedene Produkte zur Auswahl. Geeig‐ nete Subwoofer sind z.B. „the box pro Achat 115Sub“ oder „the box pro TP118/800“. Flugschienen auf der Gehäuseoberseite und Öse zum Neigen auf Rückseite.
- Seite 11 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 12 Installation VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich. HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können.
- Seite 13 Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden.
- Seite 14 Installation 4.2 Hängen des Lautsprechers Zum Aufhängen der Lautsprecherbox an speziellen Haltevorrichtungen (in der Veranstaltungs‐ technik „Fliegen“ genannt) sind auf der Gehäuseoberseite der Box Aeroquip- oder Flug‐ schienen (flytracks) eingebaut. In diese Schienen können Fangseilösen (double studs) einge‐ schraubt oder eingerastet werden. Prüfen Sie die sichere Verbindung der Fangseilösen mit der Box, bevor Sie sie im „Flugbetrieb“...
- Seite 15 Installation 4.3 Anschlüsse 1, 2 Auf der Rückseite zwei parallel verdrahtete NL4-Anschlüsse (Power Twist) Weitere NL4-Anschlüsse befinden sich auf der Oberseite und der Unterseite des Gehäuses. Weitere Beschaltungsinformationen der NL4-Anschlüsse befinden sich auf der Gehäuserück‐ seite. NL4-Einbausteckverbinder für Die nebenstehende Abbildung zeigt die Belegung der verriegelbaren NL4-Einbausteckver‐ Lautsprecheranschlüsse binder.
- Seite 16 Technische Daten Technische Daten Bestückung 1 × 15-Zoll-Bass-Lautsprecher, 1,4-Zoll-Neodym-Mittelhochtöner (mit 3-Zoll-Schwingspule) Eingangsanschlüsse 2 × NL4-Anschlüsse (Power Twist) Frequenzbereich 60 Hz … 17 kHz (–3 dB) Belastbarkeit 350 W (RMS), 1400 W (Peak) Empfindlichkeit (1 W/1 m) 131 dB Nennimpedanz 8 Ω Abstrahlwinkel (V ×...
- Seite 17 Technische Daten Weitere Informationen Monitorschräge Farbe schwarz U-Bracket passende U-Brackets optional erhältlich (Artnr. 258815) Schutzhülle passende Schutzhülle optional erhältlich (Artnr. 249422) Achat 115M...
- Seite 18 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
