5 Verwenden Sie ein 2-Kanal-RCA-Kabel (nicht im Lieferumfang enthalten), um die RCA-Zonen-Line-
Ausgangsanschlüsse vom Radio mit den RCA-Eingängen für die entsprechende Zone am Verstärker zu
verbinden (Hinweise zum Verbinden von Signal und Lautsprecher,
6 Wiederholen Sie diesen Vorgang für alle Lautsprecher, die Sie mit dem Verstärker verbinden möchten.
Verbinden von Fullrange-Hochleistungslautsprechern oder eines Subwoofers mit dem Verstärker
Mit dem mitgelieferten Hochleistungsadapter werden zwei Nachbarkanäle in den Brückenmodus versetzt. Wenn
Sie den Hochleistungsadapter verwenden, sollten Sie nur einen 4-Ohm-Fullrange-Hochleistungslautsprecher
oder Subwoofer mit dem Verstärker verbinden. Wenn Sie bei Verwendung des Hochleistungsadapters eine Last
von weniger als 4 Ohm verbinden, kann es zu Schäden an Verstärker, Lautsprechern oder Subwoofern kommen.
Sie müssen den mitgelieferten Hochleistungsadapter am Lautsprecheranschlussblock installieren, wenn Sie
einen Fullrange-Hochleistungslautsprecher oder Subwoofer mit einer Zone verbinden. Dieser Adapter stellt
sicher, dass die richtigen Lautsprecheranschlüsse verbunden sind. Darüber hinaus wird dadurch dem Verstärker
signalisiert, dass die Zone im Hochleistungsmodus (oft als Brückenmodus bezeichnet) betrieben wird. Bei
Bedarf können Sie zusätzliche Adapter von Ihrem Fusion Händler erwerben.

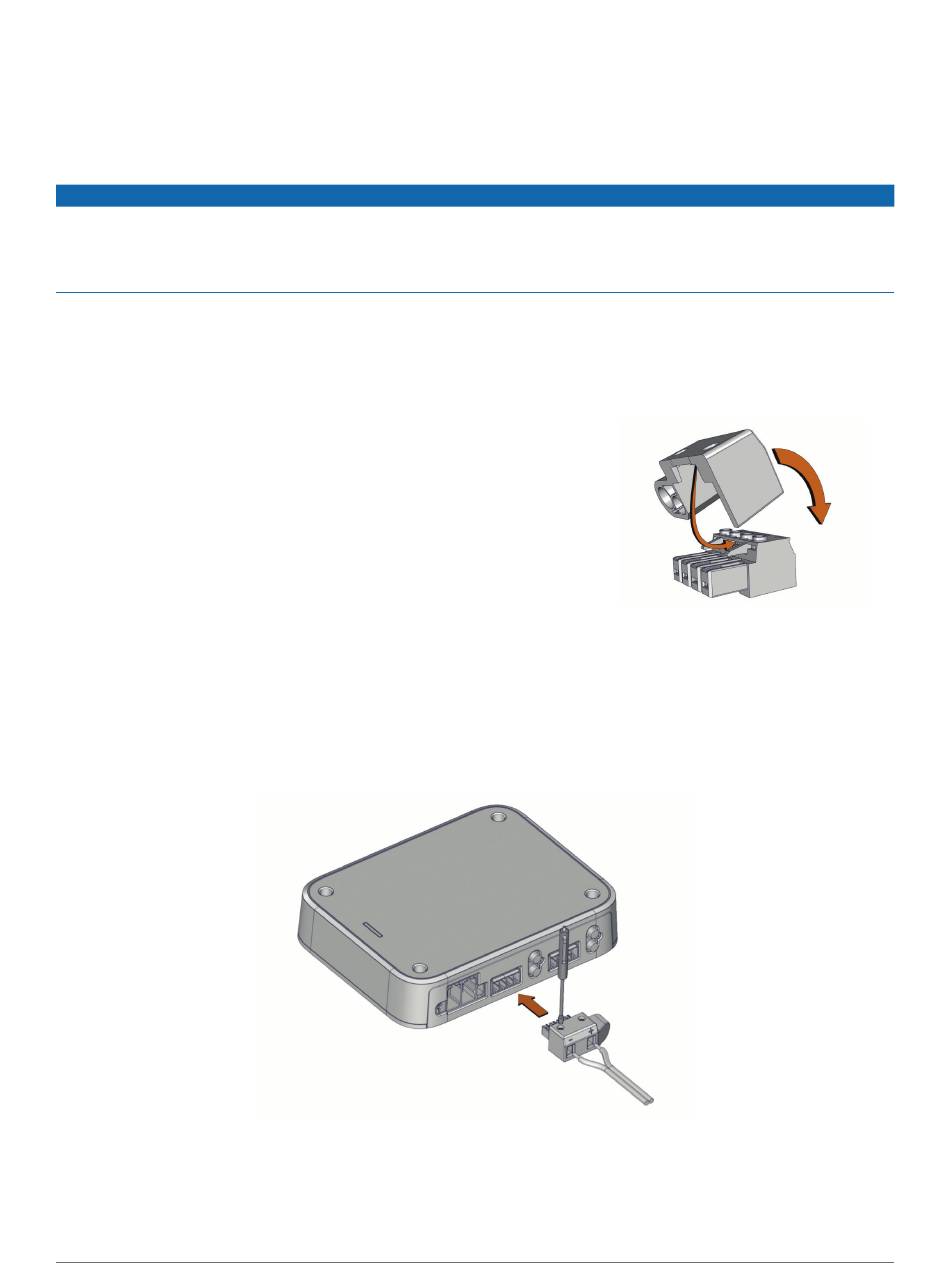

1 Setzen Sie den Hochleistungsadapter auf einen leeren
Lautsprecheranschlussblock, und drücken Sie ihn nach unten, bis er
einrastet.
2 Verlegen Sie eine seewassertaugliche, vollverzinnte Kupferleitung von
2
3 bis 4 mm (AWG 12; nicht im Lieferumfang enthalten) zum Fullrange-
Hochleistungslautsprecher oder Subwoofer und zum Verstärker.
HINWEIS: Sie sollten an beiden Enden der Lautsprecherleitung eine
Bezeichnung (einschließlich Polarität) anbringen, damit Sie leicht
erkennen können, welche Leitungen mit welchen Lautsprechern
verbunden sind.
3 Verbinden Sie die Lautsprecherleitung mit dem Fullrange-Lautsprecher oder Subwoofer. Achten Sie dabei auf
die korrekte Ausrichtung der Pole.
HINWEIS: Falls Sie die Lautsprecherleitung durch eine Vertauschung der Pole falsch verbinden, kann dies zu
einer schlechten Tonqualität führen.
4 Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 0 oder einen 3-mm-Flachkopfschraubendreher
1
( / Zoll), um die Lautsprecherleitungen mit den Lautsprecheranschlussblöcken zu verbinden. Achten Sie
8
dabei auf die korrekte Ausrichtung der Pole, die an der Abdeckung des Hochleistungsadapters dargestellt ist.
5 Wenn beide Lautsprecherleitungen über den Hochleistungsadapter mit dem Anschlussblock verbunden
sind, drücken Sie den zusammengesetzten Anschlussblock in den entsprechenden ZONE Anschluss am
Verstärker, um die Verbindung für die Zone herzustellen.
12
Seite 10).
