Verbinden von Fullrange-Standardlautsprechern mit dem Verstärker
Sie müssen die mitgelieferten Anschlussblöcke verwenden, um Fullrange-Standardlautsprecher mit dem
Verstärker zu verbinden.
1 Verlegen Sie eine seewassertaugliche, vollverzinnte Kupferleitung von 1,3 bis 1,5 mm
Lieferumfang enthalten) zu den Lautsprechern und zum Verstärker.
HINWEIS: Sie sollten an beiden Enden der Lautsprecherleitung eine Bezeichnung (einschließlich Polarität)
anbringen, damit Sie leicht erkennen können, welche Leitungen mit welchen Lautsprechern verbunden sind.
2 Verbinden Sie die Lautsprecherleitung mit den Lautsprechern. Achten Sie dabei auf die korrekte Ausrichtung
der Pole.
HINWEIS: Falls Sie die Lautsprecherleitung durch eine Vertauschung der Pole falsch verbinden, kann dies zu
einer schlechten Tonqualität führen.
3 Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 0 oder einen 3-mm-Flachkopfschraubendreher
1
( / Zoll), um die Lautsprecherleitungen mit den Lautsprecheranschlussblöcken zu verbinden. Achten Sie
8
dabei auf die korrekte Ausrichtung der Pole.
HINWEIS: Die Lautsprecheranschlussblöcke tragen keine Bezeichnungen. Orientieren Sie sich beim Ermitteln
der Polarität an den Bezeichnungen an den Verstärkeranschlüssen.

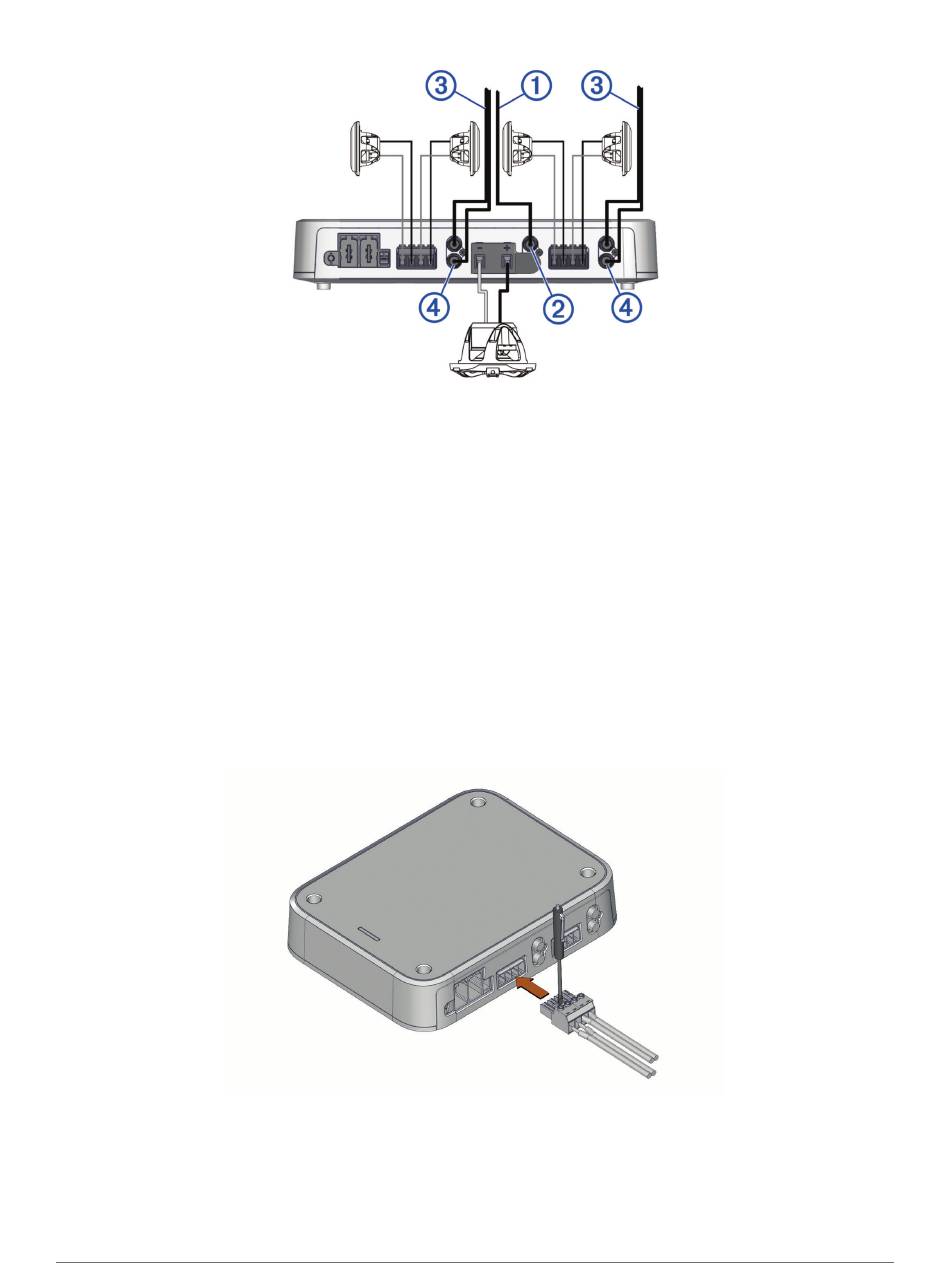

4 Wenn alle Lautsprecherleitungen mit dem Anschlussblock verbunden sind, drücken Sie den
zusammengesetzten Anschlussblock in den entsprechenden ZONE Anschluss am Verstärker, um die
Lautsprecherverbindung für die Zone herzustellen.
2
(AWG 16; nicht im
