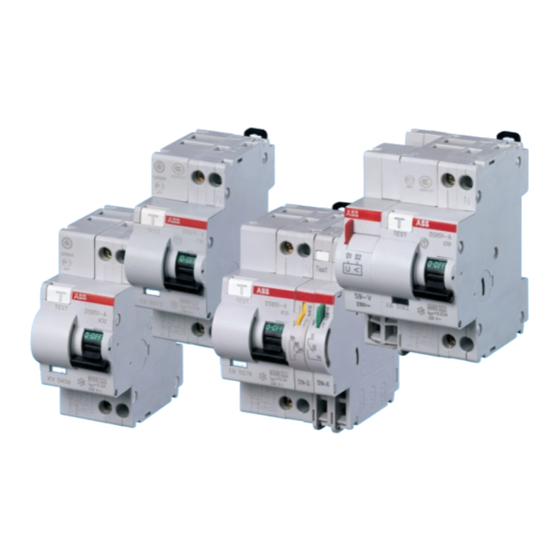

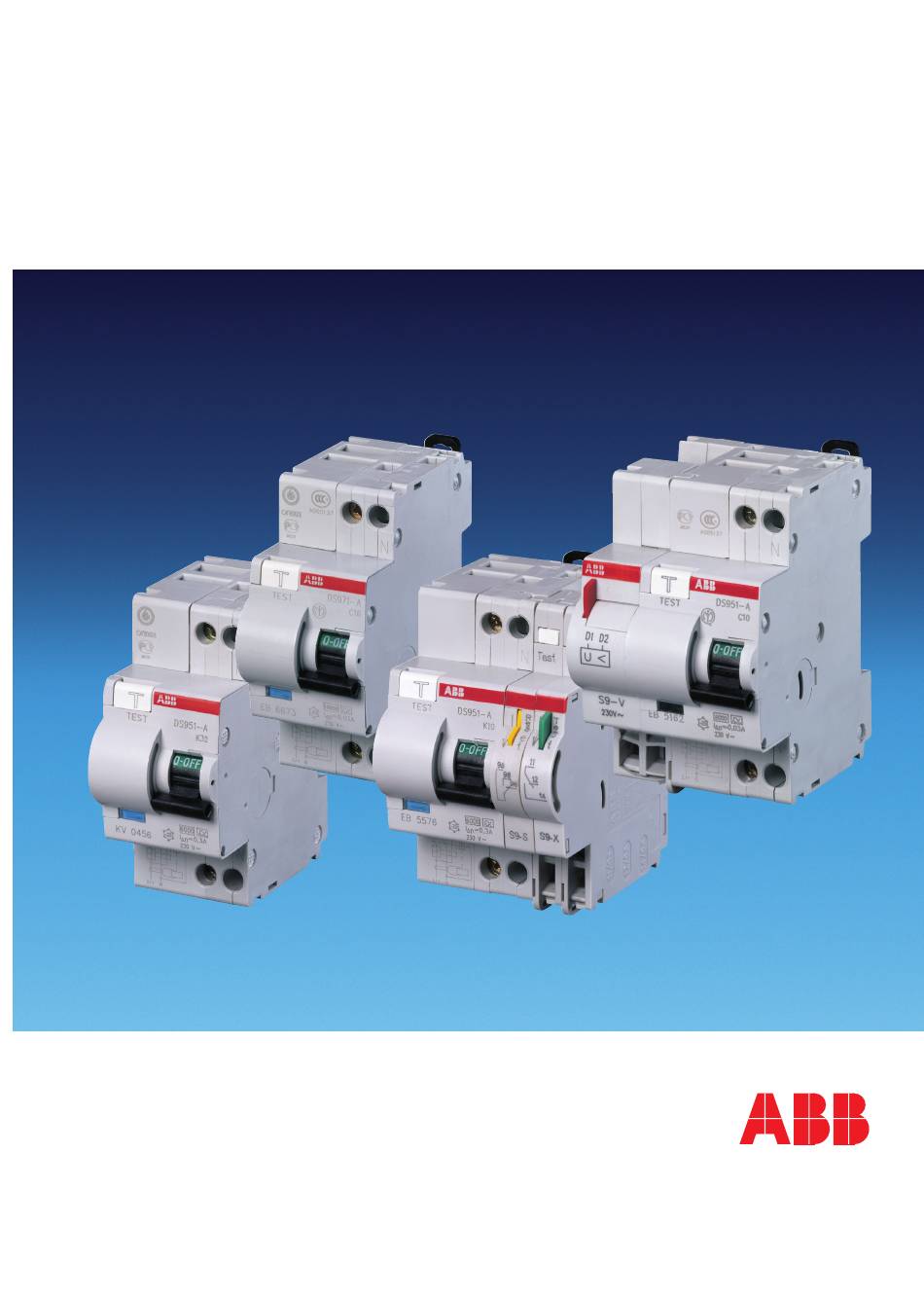

- Seite 1 Technische Daten Fehlerstromschutzschalter mit Sicherungsautomat FI/LS-Schalter (RCBO,s) Baureihe DS9...
- Seite 2 Verkaufs- und Lieferbedingungen Es gelten für Inlandsgeschäfte die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie (ABB-Formular 2292) in Verbindung mit den Allgemeinen Verkaufsbedingungen (ABB-Formular 2327) in der jeweils letzten gültigen Fassung. Für Auslandsgeschäfte gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie (ABB-Formular 2293 deutsch-englisch, oder ABB-Formu- lar 2294 deutsch-französisch) in Verbindung mit den Allgemeinen Verkaufsbedingungen...
- Seite 3 System pro M FI/LS-Schalter Baureihe DS9... Inhalt Seite Allgemeines Kurzbeschreibung ..................Normen ....................... Baubestimmungen, Funktionsprüfung, Schutzmaßnahmen ...... Anwendungshinweise ................. Anwendungshinweise für kurzzeitverzögerte Geräte ......... Technische Erläuterungen Auslösekennlinien FI/LS-Teil, Auslöseverhalten LS-Teil ......Belastbarkeit FI/LS-Schalter ..............Überlast-Selektivität, Maximale Vorsicherung ..........Technische Daten ..................Anbau von Zubehör ..................
- Seite 4 Kurzbeschreibung, Anwendungshinweise Mit den Fehlerstrom-Schutzschaltern mit Sicherungsautomat (FI/LS-Schaltern, RCBOs) der Baureihe DS9xx (1P+N) bietet ABB eine Schutzlösung für alle Arten von Einphasen-Wechselstromkreisen in modernen Anlagen. Die Geräte bieten gleichzeitig Schutz gegen Kurzschluss und Überlast sowie Zusatzschutz bzw. Fehlerschutz bei Schutzmaßnahmen zum Schutz gegen elektrischen Schlag sowie vorbeugenden Brandschutz.
- Seite 5 Fehlerstrom-Schutzschalter System pro M Normen Fehlerstrom-Schutzeinrichtungen (RCDs) Das Komitee K 221 „Elektrische Anlagen und Schutz gegen elektrischen Schlag“ der DKE hat entschieden, für die verschiedenen Arten von Fehlerstrom-Schutzschaltern, -Schutzgeräten und -Schutzeinrichtungen (bisher allgemein mit „RCDs“ in den Normen der Reihe DIN VDE 0100 (VDE 0100) benannt) künftig folgende einheitliche Benennung in den vorgenannten Errichtungsbestimmungen anzuwenden: Fehlerstrom-Schutzeinrichtung (RCD)“...
- Seite 6 1666 Störungen ABB FI/LS-Schalter sind hochwertige Schutzschalter, die im Werk einer sorgfältigen Einstellung und Prüfung un ter lie gen. Bei Schäden (z. B. durch Transport, Lagerung) dürfen keine Re pa ra tu ren vor ge nom men werden. Löst der FI/LS-Schalter bei Inbetriebnahme sofort aus, sind der nachgeschaltete Betriebsstromkreis und daran angeschlossene Verbrauchsmittel auf Erdschluss zu überprüfen.
- Seite 7 Fehlerstrom-Schutzeinrichtungen System pro M Baubestimmungen/Schutzmaßnahmen Beispiele für Schutz gegen gefährliche Körperströme TN-S-System (moderne Nullung) TN-C-S-System getrennte Neutral- und Schutzleiter Neutral- und Schutzleiter (PEN) in einem Teil im gesamten Netz des Netzes zusammengefaßt. führt nur zur Anzeige durch den Isolationwächter. TT-System IT-System Der Fehlerstrom-Schutzschalter löst aus, wenn ein doppelter Fehler vorhanden ist.
- Seite 8 Impuls form 8/20 nach DIN VDE 0432 Teil 2. Kurzzeitverzögerte Geräte besitzen eine Stoßstromfestigkeit von 3000 A. ABB-Feh ler strom-Schutz ein rich tun gen sind stoß strom fest und somit unemp find lich gegen kurz zei ti ge Ableit strö me gegen Erde, wie sie z.
- Seite 9 Fehlerstrom-Schutzeinrichtungen System pro M Kurzzeitverzögerte Geräte Anwendungshinweise Unerwünschtes Auslösen von Fehlerstrom-Schutzeinrichtungen Unerwünschtes Auslösen von RCDs kann ein Problem darstellen, da es die Versorgungssicherheit beeinflusst. Es könnte ebenso fälschlicherweise als ein Qualitätsproblem des Gerätes angesehen werden. Wann ist eine Auslösung erwünscht? Bei Isolationsschäden, die zu Fehlerströmen führen oder beim direkten Kontakt von Personen mit stromführenden Teilen (installierte FI-Schutzeinrichtung hat hohe Empfindlichkeit).
- Seite 10 Der selektive RCD 300 mA löst bei ca. 200 mA und einer Auslösezeit ca. 180 ms aus. Der kurzzeitverzögerte RCD 30 mA löst bei ca. 25 mA und einer Auslösezeit von 100 … 120 ms aus. ABB „AP-R“ Ansatz: Kurzzeitverzögerte Geräte sind gemäß Produktnorm als unverzögert eingestuft Kurzzeitverzögerte RCDs haben eine geprüfte höhere Stoßstromfestigkeit als unverzögerte RCDs...
- Seite 11 Fehlerstrom-Schutzeinrichtungen System pro M Kurzzeitverzögerte Geräte Anwendungshinweise Gleichzeitiges Einschalten von Leuchtstofflampen mit elektronischen Vorschaltgeräten: Der Einsatz von Leuchtstofflampen mit elektronischen Vorschaltgeräten ist ansteigend aufgrund der dadurch erreichbaren Energieeinsparung von 25 % und einer 50 % höheren Lebensdauer der Lampe. Leuchtstofflampen erzeugen: Dauerhafte, hochfrequente Ableitströme mit Werten von 0,5 bis 1 mA pro Gerät abhängig vom Lampentyp Schaltspitzen beim Ein- und Ausschalten der Geräte.
- Seite 12 Fehlerstrom-Schutzschalter mit Sicherungsautomat System pro M Baureihe DS951A und DS971A Aus löse kenn lini en bei Refe renz tem pera tur T = 20 °C Aus löse kenn linie des FI-Tei les Aus löse kenn lini en der LS-Teile Zuläs si ge Berei che für Aus lösung bei Wech sel feh ler strö...
- Seite 13 Fehlerstrom-Schutzschalter mit Sicherungsautomat System pro M Baureihe DS951A und DS971A Belast bar keit der FI/LS-Schal ter in Abhän gig keit von der Umge bungs tem pera tur Überlast-Selektivität Der FI/LS-Schalter ist im „Überlastbereich“ zur Vorsicherung selektiv. Beispiele Zu einem LS-Schalter B 16 ist die kleinste selektive Vorsicherung zu ermitteln.
- Seite 14 Fehlerstrom-Schutzschalter mit Sicherungsautomat System pro M Technische Daten FI/LS-Schalter (RCBO) DS951A und DS971A Technische Daten DS951A DS951A…..AP-R DS971A Bestimmungen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 60947-2 Polzahl 1P + N (2polig mit 1 geschützten Pol) Charakteristiken B, C, / K B, C Bemessungsströme I 6, 10, 13, 16, 20, 25, 40 A / 6, 10, 16, 20, 25, 32 A...
- Seite 15 Fehlerstrom-Schutzschalter mit Sicherungsautomat System pro M Anbau von Zubehör Abmessungen Kombinationsmöglichkeiten für Zusatzeinrichtungen S9-V Unterspannungsauslöser S9-X (Hilfsschalter) oder S9-S (Signalkontakt) FI/LS-Schalter S9-X S9-X DS951A Hilfsschalter Hilfsschalter oder DS971A (1P + N) S9-T Arbeitsstromauslöser DS 9... 35.6 76.7 Zusatzeinrichtungen für die Baureihe DS 9... S9-X S9-T S9-S...
- Seite 16 Fehlerstrom-Schutzschalter mit Sicherungsautomat System pro M DS951A, B- und K-Charakteristik Bestelldaten Auswahltabelle Aus- Bemes sungs- Bemessungs- Bestellangaben Preis Preis- Gew. Verp.- löse- fehler strom strom 80 12542 1 Stück grup- 1 St. einh. charak- teristik Kurzbezeichnung Erzeugnis-Nr. DS951A-B10/0,01 2CSR 955 101 R0105 96890 0 0,200 1 DS951A-B13/0,01...
- Seite 17 Fehlerstrom-Schutzschalter mit Sicherungsautomat System pro M DS951A, C-Charakteristik DS951A...AP-R, C-Charakteristik, Bestelldaten Auswahltabelle Aus- Bemes sungs- Bemessungs- Bestellangaben Preis Preis- Gew. Verp.- löse- fehler strom strom 80 12542 1 Stück grup- 1 St. einh. charak- teristik Kurzbezeichnung Erzeugnis-Nr. DS951A-C10/0,01 2CSR 955 101 R0104 0,200 1 96920 4 DS951A-C13/0,01 2CSR 955 101 R0134...
- Seite 18 Fehlerstrom-Schutzschalter mit Sicherungsautomat System pro M DS971A, B- und C-Charakteristik und Zubehör, Bestelldaten Auswahltabelle Aus- Bemes sungs- Bemessungs- Bestellangaben Preis Preis- Gew. Verp.- löse- fehler strom strom 80 12542 1 Stück grup- 1 St. einh. charak- teristik Kurzbezeichnung Erzeugnis-Nr. DS971A-B6/0,03 2CSR 975 101 R1065 43830 4 0,200 1...
- Seite 19 Zusatzeinrichungen System pro M für FI/LS-Schalter der Baureihen DS951A und DS971A Auswahltabelle Beschreibung Bestellangaben Preis Preis- Gew. Verp.- 80 12542 1 Stück grup- 1 St. einh. Kurzbezeichnung Erzeugnis-Nr. Hilfsschalter Funktion: Anzeige der Schaltlage der Gerätekontakte. Signalkontakt Funktion: Anzeige der Schaltlage der Gerätekontakte nur nach der automatischen Auslösung der FI/LS-Schalter Montage rechtsseitig aufgrund einer Fehlerauslösung.
- Seite 20 Zusatzeinrichungen und Zubehör System pro M für die Baureihen S 9... und DS 9... Technische Daten S9-T24 S9-T130 S9-T415 der Arbeitsstromauslöser Spannung V AC 12 ... 24 48 ... 130 220 ... 415 V DC 12 ... 24 48 ... 60 110 ...
- Seite 21 System pro M Sammelschienen für DS 9... Auswahltabelle Sammelschienen Quer- Länge Bestellangaben Preis Preis- Gew. Verp. schnitt 40 16779 1 Stück grup- 1 St. Zahl Einh. Erzeugnis-Nr. Kurzbezeichnung 1000 PS 1/57-S9 2CDL 010 001 R1057 65638 2 11,20 0,240 1000 PS 1/57N-S9 2CDL 010 011 R1057 65637 5...
- Seite 22 Noti zen...
- Seite 23 Noti zen...
- Seite 24 ABB STOTZ-KON TAKT GmbH Postfach 10 16 80, 69006 Hei del berg Eppelh eimer Straße 82, 69123 Hei del berg Telefon (0 62 21) 7 01-0 Telefax (0 62 21) 7 01-610 www.abb.de/stotz-kontakt...
