Entes EVM-15 Bedienungsanleitung Seite 5

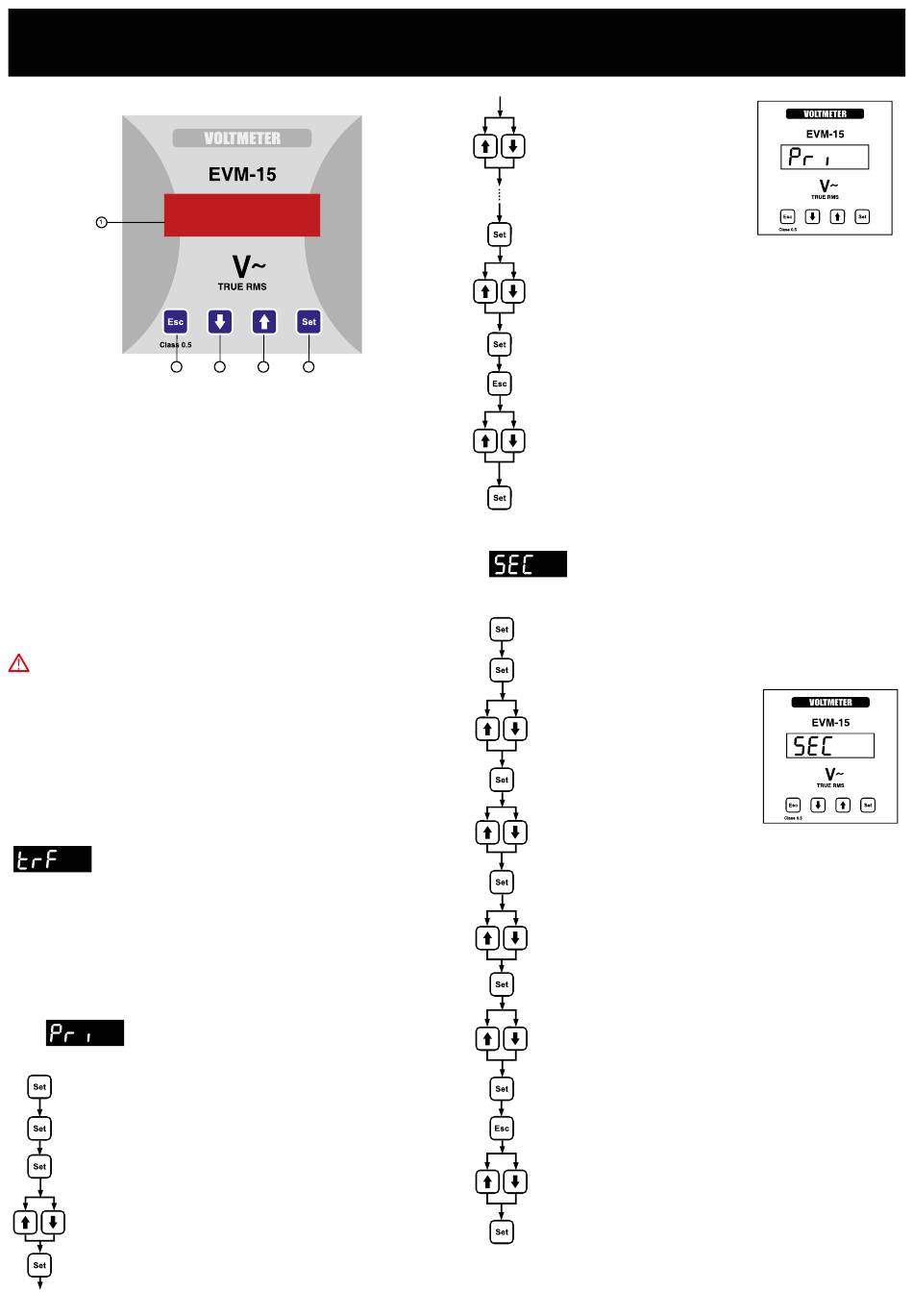

SPANNUNGSMESSER
EVM-15
1 .......... Anzeige der gemessenen Spannung.
2 .......... ESC-Taste. Exit-Taste aus Menüs.
3 .......... AB -Taste.
4 .......... AUF-Taste.
5 .......... SET-Taste. Menüeingabe- und Werteingabetaste. 3 Sekunden im
Messmodus. Wenn sie gedrückt gehalten wird, wird das Menü aufgerufen.
Bestimmungen zur ordnungsgemäßen Verwendung und Sicherheit:
Die Nichteinhaltung der folgenden Bedingungen kann zum Tod und zu schweren Verletzungen
führen.
- Trennen Sie die gesamte Stromversorgung, wenn Sie das Gerät anschließen.
- Entfernen Sie die hintere Abdeckung nicht, wenn das Gerät an das Stromnetz angeschlossen ist.
- Versuchen Sie nicht, das Gerät mit Lösungsmitteln oder ähnlichen Substanzen zu reinigen. Nur
trockenes Tuch verwenden.
- Prüfen Sie die Anschlüsse.
- Lassen Sie elektrische Geräte nur von Ihrem Fachhändler reparieren.
- Das Gerät ist nur für den Schalttafeleinbau vorgesehen.
- Die zu verwendende Sicherung muss vom Typ F sein und der Stromgrenzwert muss 6 A betragen.
Bei Unerwünschte Folgen die entstehen können, die oben genannten Maßnahmen nicht
angewendet werden. Der Hersteller kann in keiner Weise haftbar gemacht werden.
Allgemeine Informationen und Einsatzbereiche
EVM-15 in einem Einphasensystem; Es ist ein Gerät zur Messung der Spannung des Systems.
Mit dem EVM-15 können Sie die folgenden Messungen und Anwendungen durchführen.
1) Es kann die Spannung in einem Einphasensystem messen.
2) Spannungswandler kann primäre (1-40000) und sekundäre (1-300) Werte ändern.
3) Durch die Festlegung eines 4-stelligen Benutzerpassworts aus dem CodE-Menü können Sie
verhindern, dass die Einstellungen des Geräts von Unbefugten geändert werden.
Inbetriebnahme und Menüeinstellungen des EVM-15:
Nachdem Sie das Gerät gemäß den in der Gebrauchsanweisung angegebenen Anschlussarten
angeschlossen haben, schalten Sie es ein. Nehmen Sie mithilfe der Menüs die erforderlichen
Einstellungen vor, damit Ihre Messungen und Anwendungen korrekt sind.
Menü Spannungswandler:
Dies ist das Menü, in dem die Primär- und Sekundärwerte des
Spannungswandlers eingegeben werden.
Hinweis: Wenn kein Spannungswandler zwischen dem System, dessen
Spannung gemessen wird und dem EVM-15 verwendet wird, geben Sie den
Primärwert des Spannungswandlers als 00100 und den Sekundärwert als
100 ein.
Beispiel; Wenn ein 34500V/100V-Spannungswandler zwischen dem System,
dessen Spannung gemessen wird und dem EVM-15 verwendet wird;
Primärwert des Spannungswandlers = 34500,
Sekundärwert = 100 muss eingegeben werden.
Primärwert des Spannungswandlers eingeben:
In diesem Menü wird der Primärwert des Spannungswandlers
eingegeben. Es kann ein Wert zwischen 1-40000 eingegeben werden.
Um den Primärwert des Spannungswandlers einzugeben; Im Messmodus Drück-
en Sie die SET-Taste für 3 Sekunden. Drücken Sie (das trF-Menü wird erscheinen.)
Drücken Sie die SET-Taste (Pri-Menü erscheint)
Drücken Sie die SET-Taste (die Ziffer ganz links auf dem Display blinkt.)
Finden Sie die 10000 Stellen des Wertes, den Sie eingeben, indem Sie
die AUF-AB-Tasten verwenden.
Drücken Sie die SET-Taste (die 2. Stelle der Anzeige blinkt. 10000er) Wenn Sie
die Ziffer falsch eingegeben haben, können Sie sie erneut eingeben, indem Sie
die ESC-Taste drücken)
Mit den AUF-AB-Tasten Finden Sie die
1000er-Stelle des Wertes, den Sie eingeben
werden.
Mit den Tasten SET und AUF-AB können Sie
andere Ziffernwerte eingeben.
Drücken Sie die SET-Taste (ganz rechts auf
dem Display) Nummer blinkt. 10er Ziffer
Wenn Sie es falsch eingegeben haben, können Sie es erneut eingeben,
indem Sie die ESC-Taste drücken.)
Ändern Sie die Einerstelle des Wertes, den Sie eingeben möchten, indem Sie
die AUF-AB-Tasten verwenden.
Drücken Sie die SET-Taste, das Pri-Menü erscheint. (Daten wurden
eingegeben. Aber noch nicht Sie wurden nicht verarbeitet. Befolgen Sie das
nachstehende Verfahren, um die neuen Daten zu verarbeiten.)
Drücken Sie nacheinander die ESC-Taste, bis (CAnC) auf den Displays
erscheint.
Verwenden Sie die AUF-AB Tasten, um auf den Displays (SAUE) zu erscheinen.
bieten.
Drücken Sie die SET-Taste, wenn (SAUE) auf den Displays erscheint (SAUE)
Wenn Sie die ESC-Taste drücken, wenn es angezeigt wird, oder „CAnC"
anstelle von „SAUE" . Wenn Sie die Option auswählen, werden die neuen
Daten verworfen und der vorherige Wert verarbeitet.)
Auswahl des Spannungswandler-Sekundärwertes:
In diesem Menü wird der Sekundärwert des Spannungswandlers
eingegeben. Es kann ein Wert zwischen 1 und 300 gewählt werden.
Um den Sekundärwert einzugeben; Im Messmodus Drücken Sie die SET-
Taste für 3 Sekunden. Drücken Sie (das trF-Menü erscheint.)
Drücken Sie die SET-Taste (Pri-Menü erscheint.)
SEC mit den AUF -AB Tasten befinden
sich in Menü.
Drücken Sie die SET-Taste (3. Stelle der
Anzeige blinkt).
Suchen Sie die 100 Stellen des Wertes,
den Sie eingeben werden, indem Sie die AUF-AB-Tasten verwenden.
Drücken Sie die SET-Taste (die 4. Stelle der Anzeige blinkt.
(Wenn Sie die 100er-Stelle falsch eingegeben haben,
drücken Sie erneut die ESC-Taste. Sie können eintreten).
10s des Wertes, den Sie mit den AUF-AB-Tasten eingeben Finde die
Ziffer.
Drücken Sie die SET-Taste (die Ziffer ganz rechts auf dem Display
blinkt. Wenn Sie die 10 Ziffern falsch eingegeben haben, drücken Sie
die ESC-Taste erneut. Sie können eintreten).
1 des Wertes, den Sie mit den AUF-AB-Tasten eingeben Finde die Ziffer.
Drücken Sie die SET-Taste, SEC erscheint. (Die Daten wurden
eingegeben. Sie wurden jedoch noch nicht verarbeitet. Folgen Sie
dem Pfad unten, um die neuen Daten zu verarbeiten.)
Drücken Sie nacheinander die ESC-Taste, bis (CAnC) auf den Displays
erscheint.
Verwenden Sie die AUF -AB Tasten diese bieten auf den Displays
(SAUE) zu erscheinen.
Drücken Sie die SET-Taste, wenn (SAUE) auf den Displays erscheint
(SAUE). Wenn Sie die ESC-Taste drücken, wenn angezeigt wird, oder
„CAnC" anstelle von „SAUE" Wenn Sie die Option auswählen, werden
die neuen Daten verworfen und der vorherige Wert verarbeitet.)
