Einbau / Bedienung / Garantie
2.2.
Schließen der Absperrventile vor und nach dem Gerät (Abb. 9, A u.
C) und das Gerät durch Öffnen des Entlüftungsventils druckent-
lasten (Abb. 9, B).
2.3
Wandabstützung lösen (Abb. 5).
2.4
Vierpolstecker von der Behandlungseinheit abziehen (Abb. 3).
2.5
Gehäuse vom Messingkopf abschrauben und entleeren (Abb. 6).
2.6
Alte Behandlungseinheit herausziehen und neue Behandlungseinheit
einsetzen. Dabei auf Sauberkeit der O-Ringe an den Kontaktstiften
achten (Abb. 7 u. 8) und den mitgelieferten neuen O-Ring einsetzen.
2.7
Gehäuse mit dem Messingkopf verschrauben (Abb. 6), Vierpol-
stecker einstecken (Abb. 3) und ggf. Wandabstützung montieren
(Abb. 5).
2.8
Inbetriebnahme entsprechend Kapitel 5, Punkt 1 bis Punkt 4 aus-
führen.
2.9
Resetvorgang durchführen (Beschreibung wird mit neuer Behand-
lungseinheit mitgeliefert).
®
Achtung: Der permasolvent
primus
versorgt sein. Deshalb bitte auch in Zeiten längerer Abwesenheit das Gerät
nicht vom Netz trennen.
Die Wartung beschränkt sich auf den periodischen Wechsel der
Behandlungseinheit nach einer Durchflussmenge von ca. 570 ± 30 m
bzw. spätestens nach 5 Jahren.
7. Technische Daten
®
permasolvent
primus
Nennweite DN:
max. Durchfluss:
min. Durchfluss:
Betriebsdruck:
max. Wassertemperatur:
max. Speichertemperatur:
max. Umgebungstemperatur:
Gerätehöhe:
Einbaulänge inkl. Verschraubungen:
Einbaulänge ohne Verschraubungen:
Einbautiefe:
Netzanschluss:
Leistungsaufnahme:
Leistungsaufnahme stand-by:
Leistungsaufnahme inkl. ecomaster:
max. zulässige Pumpenleistung:
Schutzart:
®
* permasolvent
primus
mit ecomaster-Funktion
muss zu jeder Zeit mit Netzspannung
PT-P 25 (PT-P 25 e)*
25
34 L/min
0,7 L/min
0.5 – 10 bar
30 °C
80 °C
40 °C
480 mm
206 mm
110 mm
199 mm
230 V / 50 Hz
40 W
max. 5 W
140 W (max.) (PT-P 25 e)*
100 W (PT-P 25 e)*
IP 41
8
Einbau / Bedienung / Garantie
Sollten permasolvent
baut werden, die nicht der Trinkwasserversorgung dienen, ist vor dem Ein-
bau grundsätzlich die perma-trade Wassertechnik GmbH zur fachlichen
Beratung hinzuzuziehen.
Sollten permasolvent
ten zur Wasserbehandlung/-aufbereitung eingesetzt werden, ist vor dem
Einbau ebenfalls die perma-trade Wassertechnik GmbH zur fachlichen
Beratung hinzuzuziehen.
5. Inbetriebnahme
Die nachfolgend vorgegebene Reihenfolge der Inbetriebnahme ist unbe-
dingt einzuhalten!
1. Beigepackten Schlauch an das Entlüftungsventil anbringen.
2. Der permasolvent
sperrventils (Abb. 9, A) auf Leitungsdruck gebracht, über das Entlüf-
tungsventil am Anschlussflansch (Abb. 4 bzw. Abb. 9,B) entlüftet
(beigepackten Schlauch anstecken) und anschließend an einer nahe-
gelegenen Zapfstelle mit mindestens 30 Liter Wasser gespült.

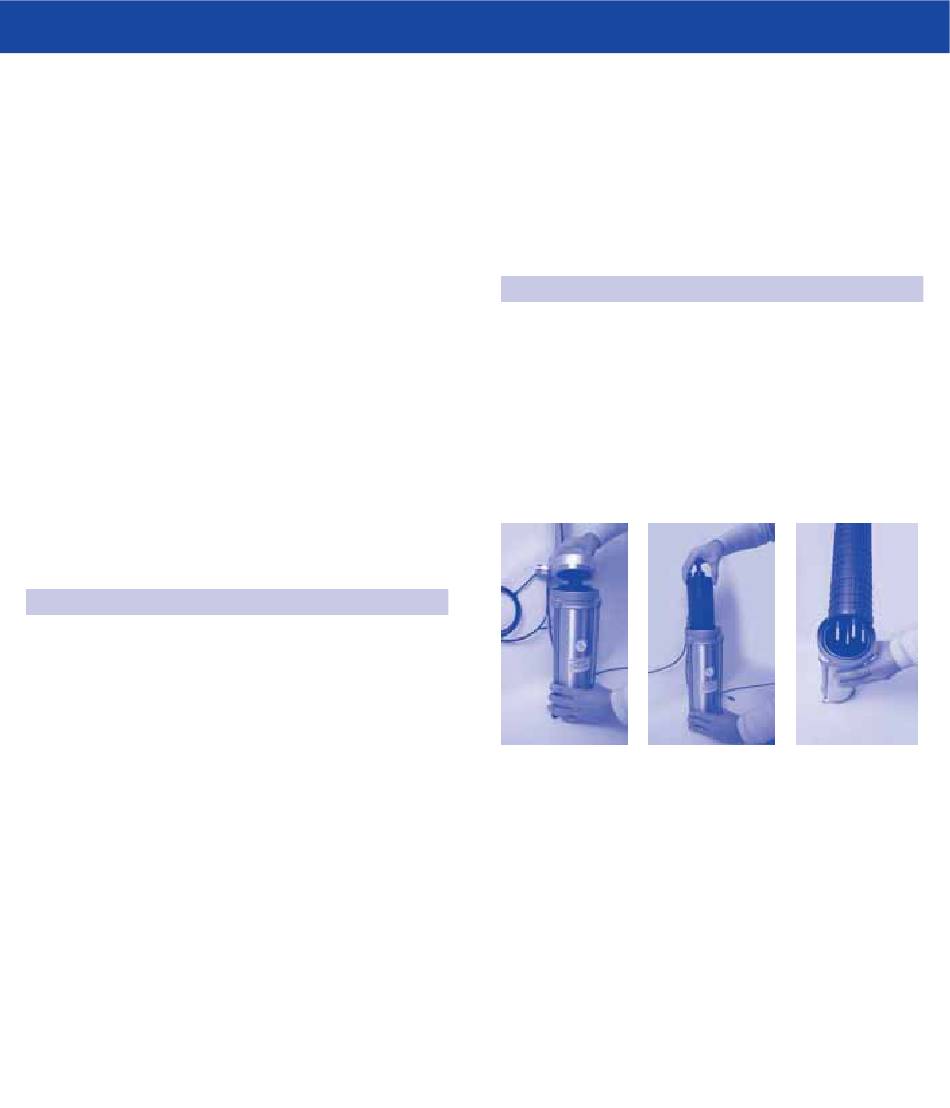

Abb. 6
3
3. Ventil (Abb. 9, C) öffnen.
4. Einstecken des Netzkabels in Schuko-Steckdose (230 V / 50 Hz).
5. Die untere grüne Leuchtdiode (LED) beginnt für die Dauer des Selbst-
tests ca. 10 bis 15 Sekunden zu blinken bevor sie dauerhaft leuchtet
und eine korrekte elektrische Verbindung signalisiert.
Bei Wasserentnahmen von mehr als 0,7 L/min zeigt die Reihe der
übereinander angeordneten grünen Leuchtdioden die aktuelle Durch-
flussmenge an. Im Unterschied zum Gesamtdurchfluss arbeitet die
LED-Reihe als Lauflicht.
Durchfluss
1 bis 8 L/min
8 bis 16 L/min
16 bis 24 L/min
24 bis 32 L/min
®
primus
-Systeme in die Installationsanlagen einge-
®
primus
-Systeme in Kombination mit anderen Gerä-
®
primus
wird durch vorsichtiges Öffnen des Ab-
Abb. 7
Abb. 8
1. u. 2. LED
1. bis 3. LED
1. bis 4. LED
1. bis 5. LED
> 32 L/min
1. bis 6. LED
5
