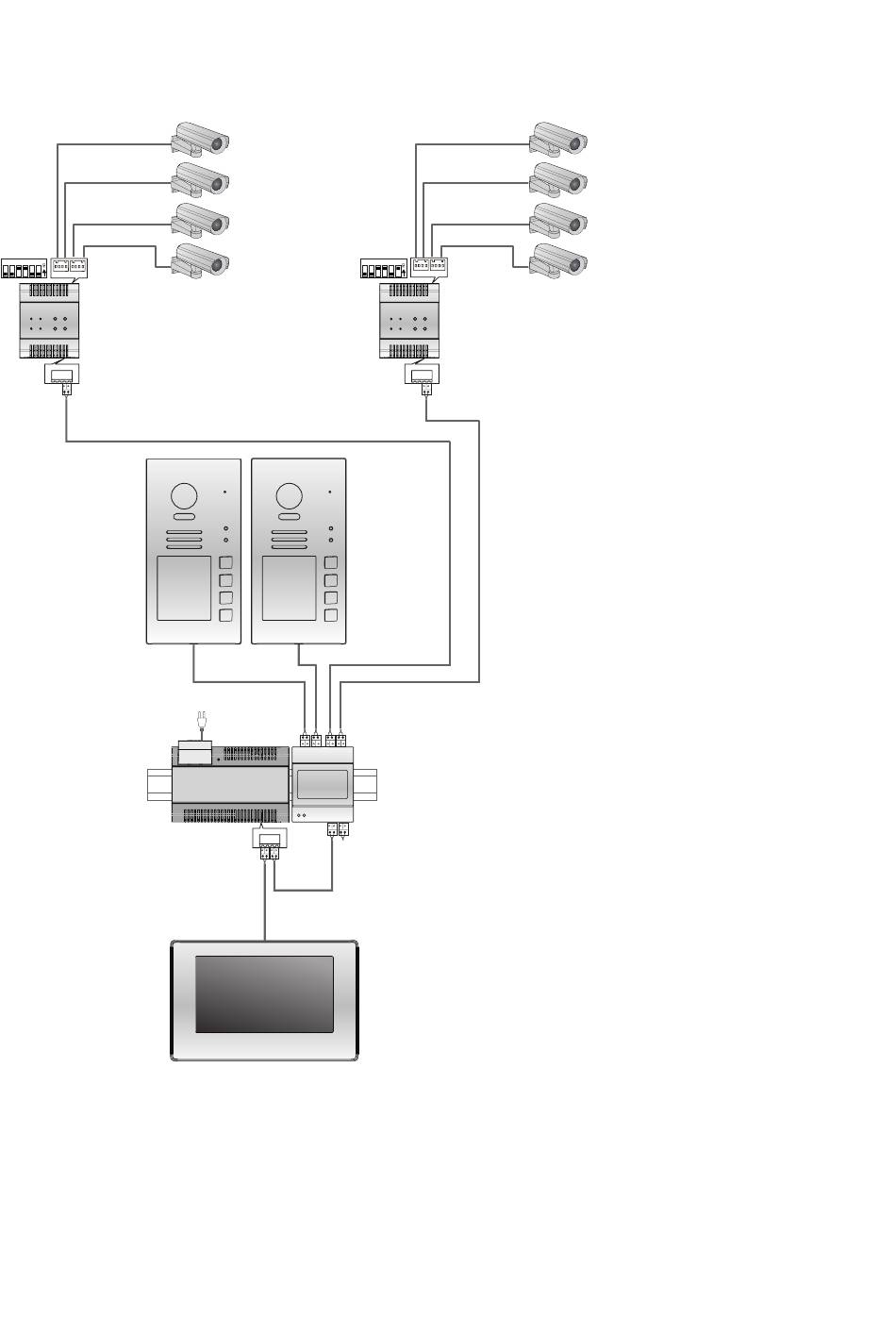

4.2 Eine Türstation und zwei 4-fach Video Splitter
6
5
4
3
2
1
a
BUS-MULTI-CAM
BUS(OUT) BUS(IN)
Geräte-Adresse: 1
ANMERKUNG: Das System kann mit einem SC6V verbunden werden, allerdings muss der DIP6 Schalter
des Multi-Cam Moduls auf AN gestellt werden
Kamera 1
1# Kamera
Kamera 2
2# Kamera
Kamera 3
3# Kamera
Kamera 4
4# Kamera
Geräte-Adresse: 2
AC~
A B C D
BUS-C6001
BUS-EV
BUS(IM) BUS(DS)
6
5
4
3
2
1
b
BUS-MULTI-CAM
BUS(OUT) BUS(IN)
Kamera 5
5# Kamera
Kamera 6
6# Kamera
Kamera 7
7# Kamera
Kamera 8
8# Kamera
