3 Angaben zum Gerät
3.6 Geräteübersicht

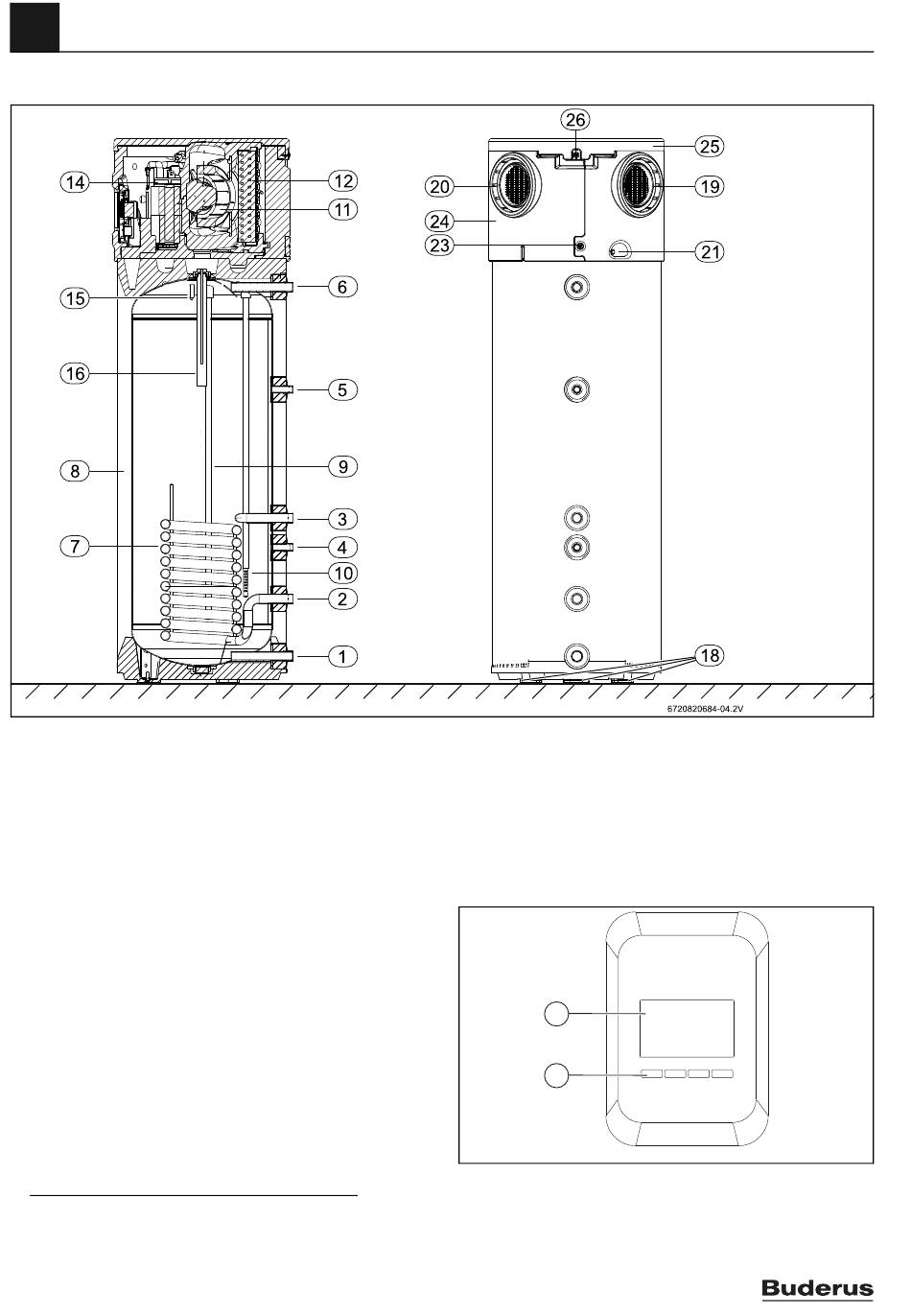

Bild 4 Wärmepumpe
[1] Eintritt Kaltwasser - G1"
[2] Ausgang Heizwendel - G1"
[3] Eingang Heizwendel - G1"
[4] Tauchhülse für Temperaturfühler
(Temperatur fur Regelung der Solaranlage oder des Heiz-
geräts)
[5] Eingang Zirkulationsleitung - G3/4"
[6] Austritt Warmwasser - G1"
1)
[7] Heizwendel
[8] Wärmedämmung
[9] Wassereintritt in den Verflüssiger
[10] Wasseraustritt aus dem Verflüssiger
[11] Gebläse
[12] Verdampfer
[14] Kompressor
[15] Tauchhülse für Warmwassertemperaturfühler
[16] Magnesium-Anode
[18] Stellfüße (3x)
[19] Öffnung Luftauslass
1) nur Modelle mit Heizwendel
10
1)
1)
[20] Öffnung Luftansaugung
[21] Kondensataustritt
[23] Befestigung Gehäusering
[24] Gehäusering
[25] Gehäusedeckel
[26] Befestigung Gehäusedeckel
1
2
Bild 5 Bedienfeld
[1] Display
[2] Einstelltasten
