5.7
Kapazitätsmessung
•

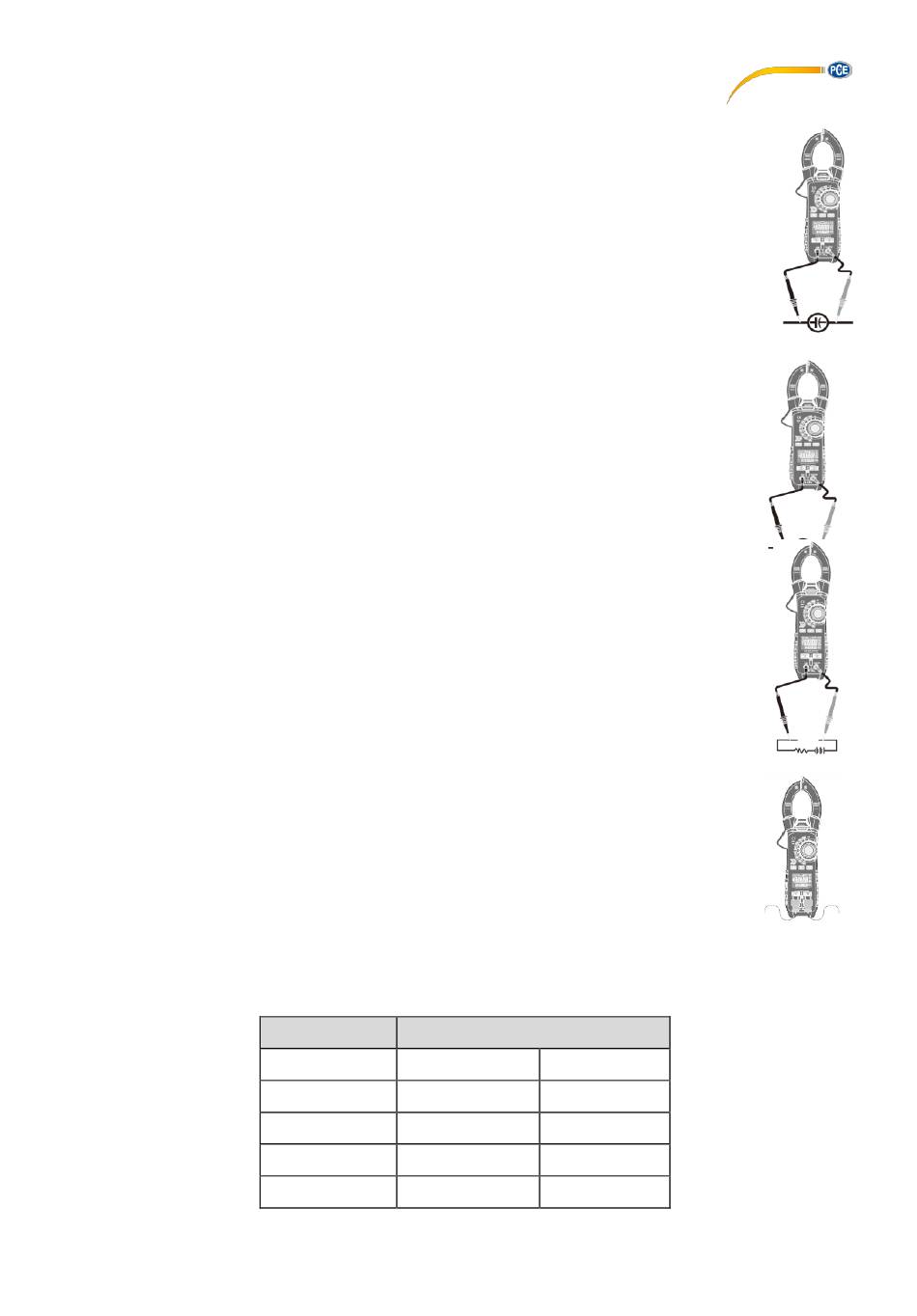

Schieben Sie die Blende der Eingangsbuchsen nach oben.
•
Stellen Sie den Drehschalter in Stellung Ω.
•
Betätigen Sie die Taste MODE so oft, bis „F" auf dem Display erscheint.
•
Stecken Sie die Messleitungen in die Messeingangsbuchsen (schwarz auf
COM und rot auf Ω).
•
Kontaktieren Sie mit den Messspitzen die Messpunkte.
•
Lesen Sie den Messwert ab.
Die Stabilisierung des Messwertes kann bei größeren Messwerten mehrere
Sekunden dauern.
5.8
Frequenz und Tastverhältnis
•
Schieben Sie die Blende der Eingangsbuchsen nach oben.
•
Stellen Sie den Drehschalter in Stellung Hz.
•
Stecken Sie die Messleitungen in die Messeingangsbuchsen schwarz auf
COM und rot auf CAP).
•
Kontaktieren Sie mit den Messspitzen die Messpunkte.
Lesen Sie die Messwerte im Display ab. (Frequenz mittig / Tastverhältnis unten)
5.9
µA Strommessung AC / DC
•
Schieben Sie die Blende der Eingangsbuchsen nach oben.
•
Stellen Sie den Drehschalter in Stellung µA.
•
Wählen sie mit der Taste MODE zwischen AC und DC.
•
Stecken Sie die Messleitungen in die Messeingangsbuchsen (schwarz auf
COM und rot auf µA).
•
Kontaktieren Sie mit den Messspitzen die Messpunkte.
•
Lesen Sie den Messwert im Display ab.
5.10
Temperaturmessung
•
Schieben Sie die Blende der Eingangsbuchsen nach unten.
•
Stellen Sie den Drehschalter in Stellung Temp.
•
Wählen sie mit der Taste MODE zwischen °C und °F.
•
Stecken Sie die Temperaturfühler in die Messeingangsbuchsen.
•
Platzieren Sie den / die Messfühler an den gewünschten Messstellen.
•
Lesen Sie den Messwert im Display ab.
Ein Messwertüberlauf oder nicht angeschlossener Temperaturfühler wird im
Display mit „OL" signalisiert. Bei der T1-T2 Messung wird ein fehlender Sensor mit ----- in der
Hauptanzeige signalisiert.
Mit der Taste RANGE können Sie zwischen verschiedenen Messwertdarstellungen wählen:
Taste
RANGE
Mitte
T1
1 x
T2
2 x
T1-T2
3 x
T1- T2
© PCE Instruments
Display
Unten
T2
T1
T1
T2
