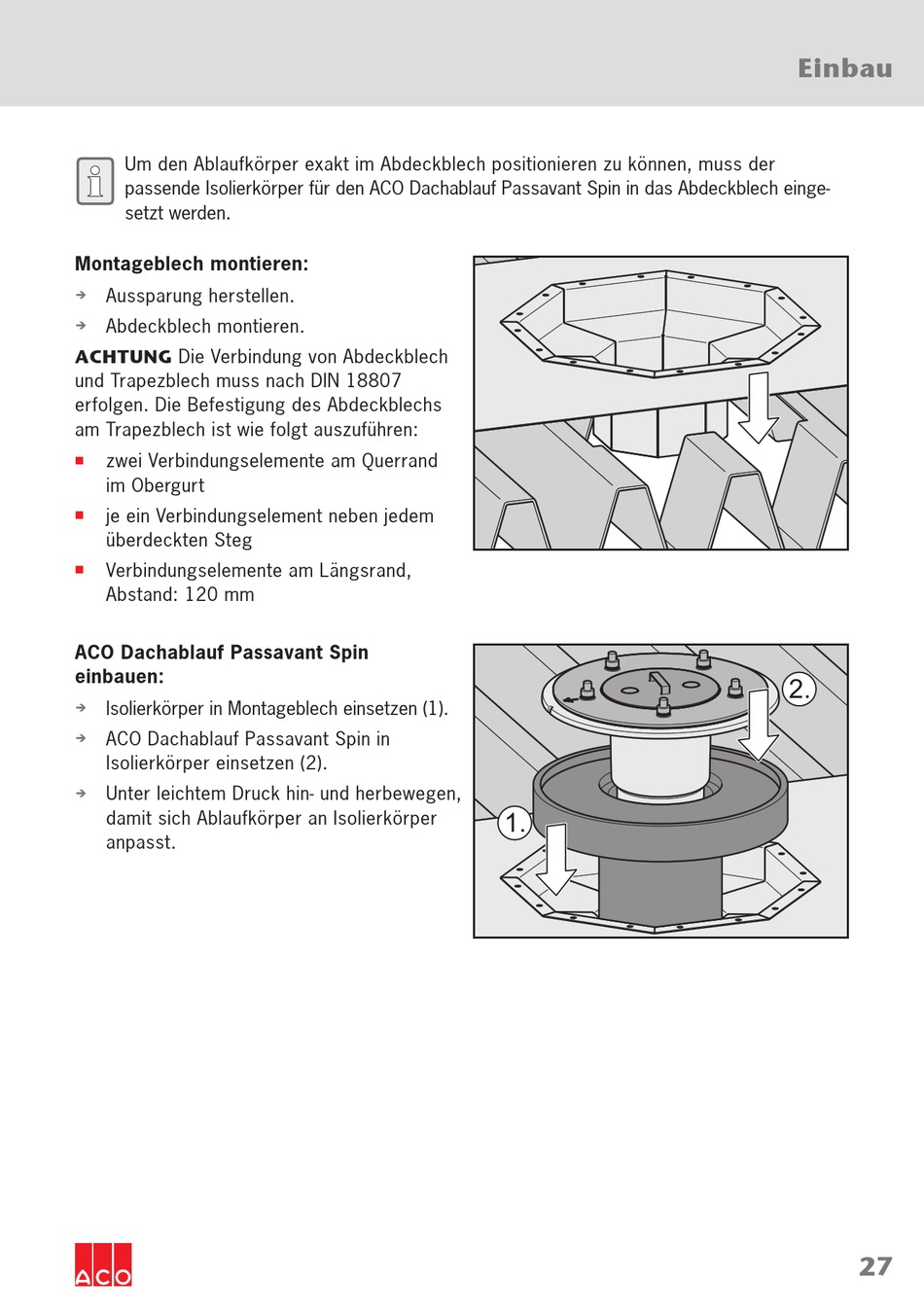

Um den Ablaufkörper exakt im Abdeckblech positionieren zu können, muss der
passende Isolierkörper für den ACO Dachablauf Passavant Spin in das Abdeckblech einge-
setzt werden.
Montageblech montieren:
Aussparung herstellen.
Î
Abdeckblech montieren.
Î
ACHTUNG Die Verbindung von Abdeckblech
und Trapezblech muss nach DIN 18807
erfolgen. Die Befestigung des Abdeckblechs
am Trapezblech ist wie folgt auszuführen:
zwei Verbindungselemente am Querrand
■
im Obergurt
je ein Verbindungselement neben jedem
■
überdeckten Steg
Verbindungselemente am Längsrand,
■
Abstand: 120 mm
ACO Dachablauf Passavant Spin
einbauen:
Isolierkörper in Montageblech einsetzen (1).
Î
ACO Dachablauf Passavant Spin in
Î
Isolierkörper einsetzen (2).
Unter leichtem Druck hin- und herbewegen,
Î
damit sich Ablaufkörper an Isolierkörper
anpasst.
1.
Einbau
2.
27
