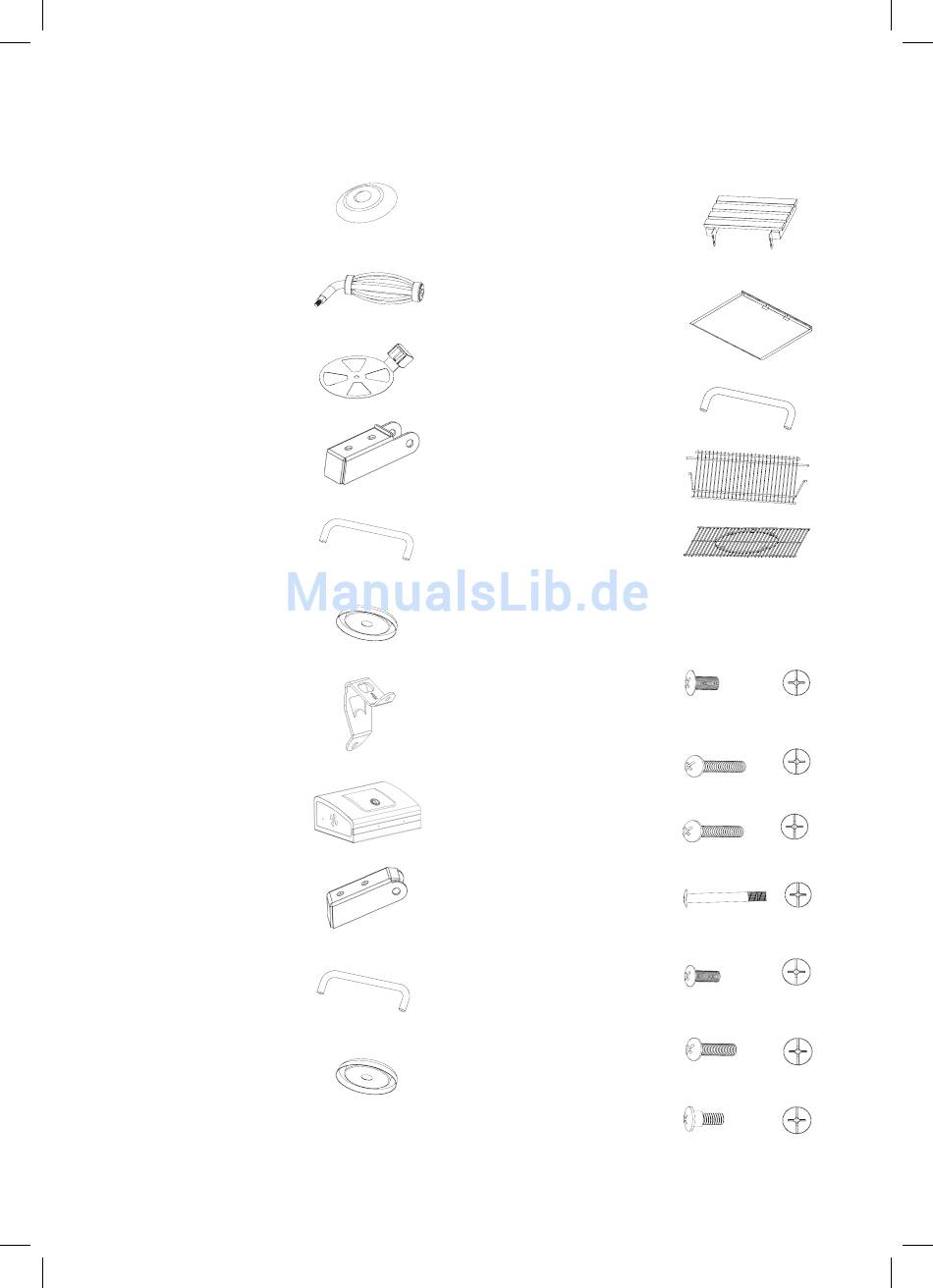

1 Griffblende (17)
für Holzkohletür
1 Türgriff für
Holzkohletür (18)
4 Lüftungsregler (19)
2 Unteres
Scharnier (20)
1 Wagengriff (21)
2 Wagengriffblende
(22)
1 Flaschenöffner (23)
1 Deckel (24)
2 Oberes
Scharnier (25)
1 Deckelgriff (26)
4 Griffblende
für Deckel
und Asche-
auffangschale (27)
P160157-TEPRO_1061_Toronto_DE_GB.indb 5
1 Seitenablage,
rechts, mit 4
Haken (28)
(vormontiert)
1 Asche-
auffangschale (29)
1 Griff für Asche-
auffangschale (30)
1 Warmhaltegitter (31)
1 Grillrost
mit Rosteinsatz (32)
Befestigunssortiment
29 Schraube
(M6x10) (A)
4 Schraube
(M6x35) (B)
4 Schraube
(M6x45) (C)
2 Bolzenschraube
(M6x70) (D)
4 Schraube
M5x16 (E)
2 Schraube
(M5x28) (F)
4 Bolzenschraube
(M6) (G)
