MHZ ROLLO R 03 Montage- Und Bedienungsanleitung Seite 4

Rollo R_03 |
Store enrouleur R_03

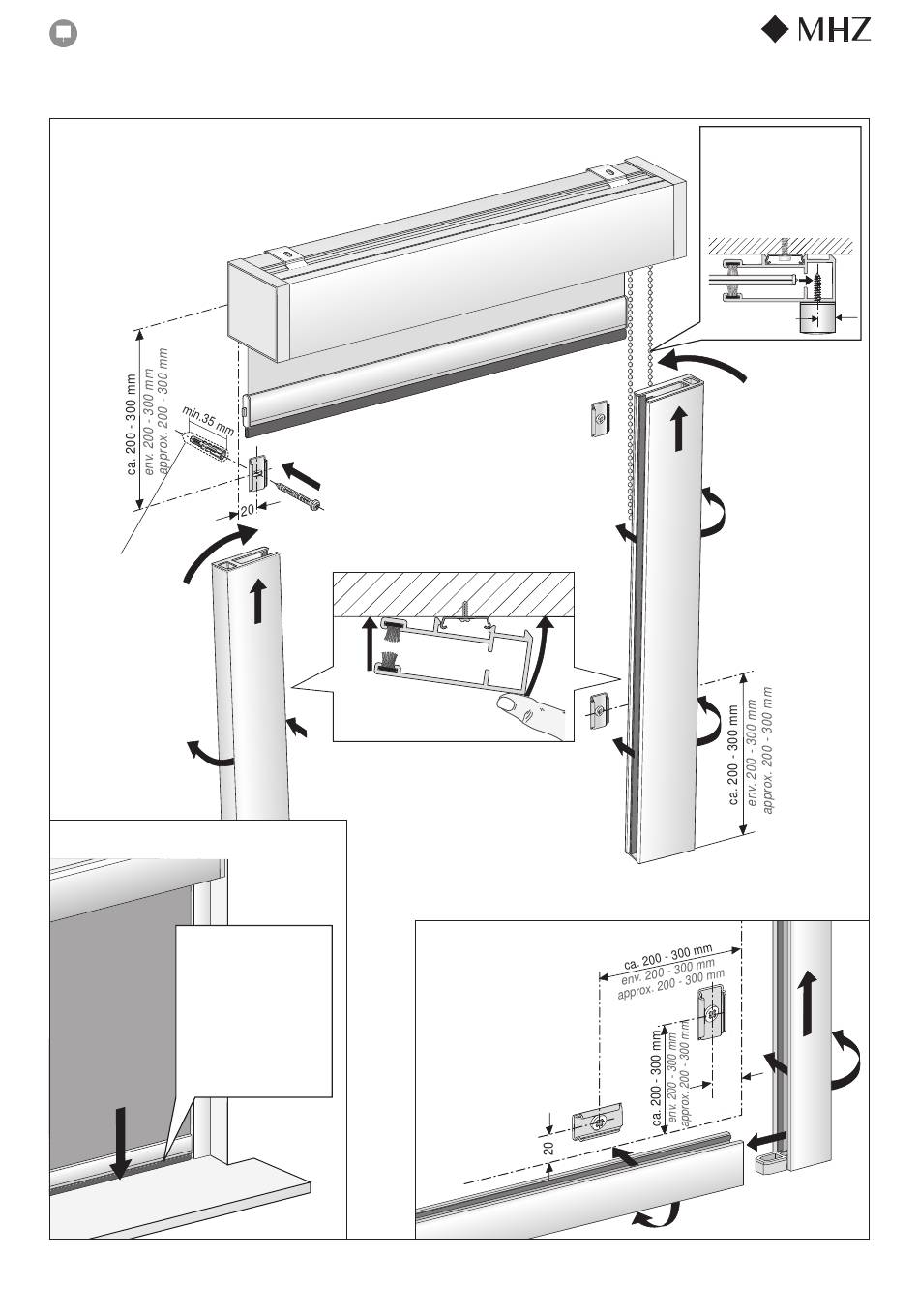

Montage Führungsschiene und Abschlussprofil
Montage des coulisses de guidage et du rail de fermeture Guide rail and and bottom rail installation
Frontmontage
Montage de face
Front installation
**
2.
Bohrung
ø 5 mm
perçage
ø 5 mm
Drill hole
ø 5 mm
4b
Hinweis
Attention Note
Stopp!
Behang nicht weiter
absenken
Stop !
Ne pas descendre la
toile plus bas
Stop!
Do not lower hanging
further
4
| Roller Blind R_03
1.
4a
3.
5a
3.
4a
Mit Abschlussprofil
Avec rail de fermeture
With bottom rail
Montagehinweis: Kindersicherheitsvor-
vorrichtung bei Metall- und Objektkette
nur in diesem Bereich möglich.
Conseil de montage : dispositif de sécurité
enfant pour chaînette métallique et chaînette
sans fin PVC, possible uniquement à cet
emplacement.
Installation note: Child safety system only pos-
sible in this area with metal chain and ope-
ration chain without safety breaking system
3.
3.
4a 4b
4b
5b
4a
4b
4a
5a
5b
Technische Änderungen vorbehalten, Ausgabe 03.2021
Sous réserve de modifications techniques, edition 03.2021
Subject to technical changes, Edition 03.2021
7,5 mm
2.
4.
4b
4a
2 0
3.
