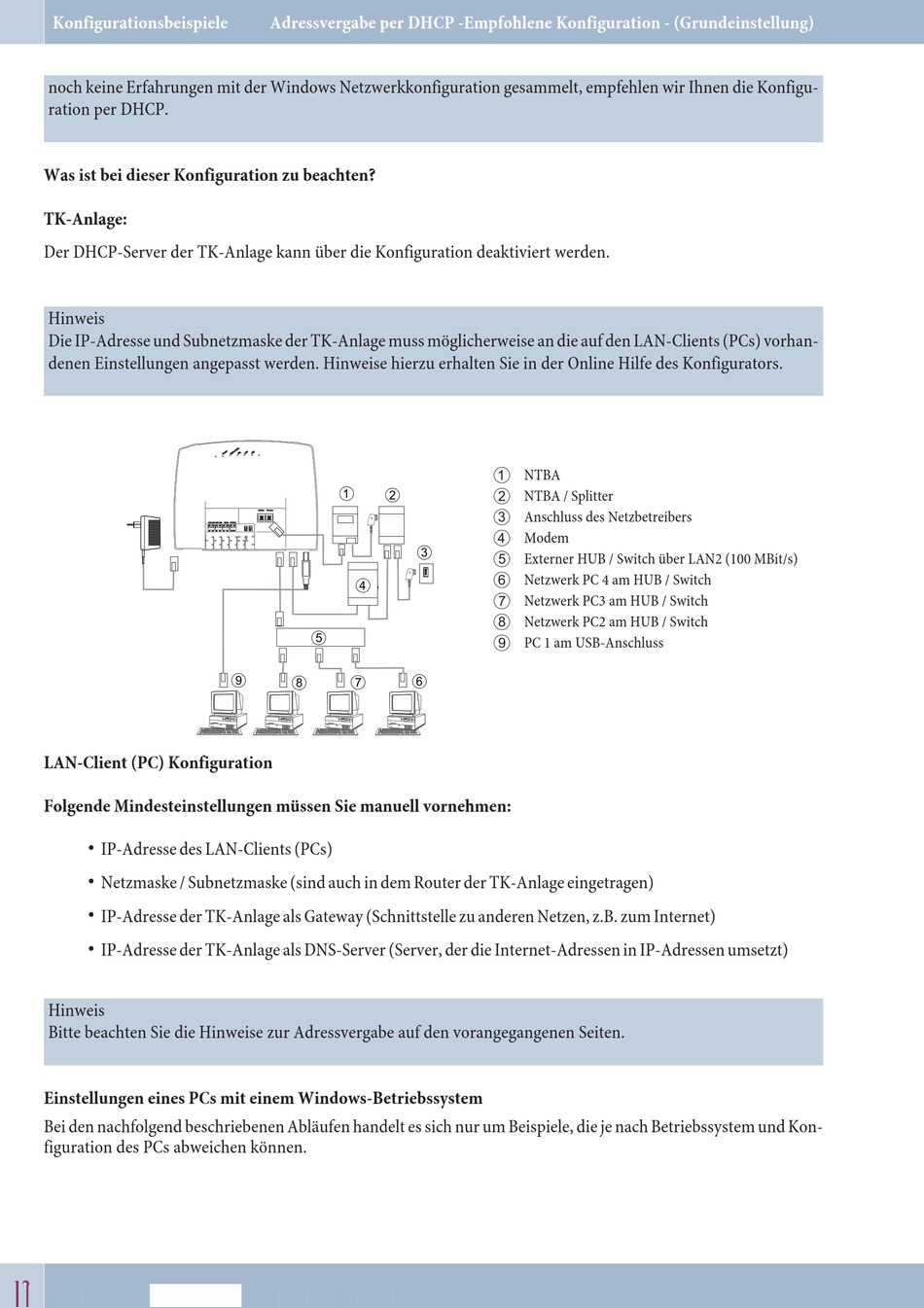

Konfigurationsbeispiele
noch keine Erfahrungen mit der Windows Netzwerkkonfiguration gesammelt, empfehlen wir Ihnen die Konfigu-
ration per DHCP.

Was ist bei dieser Konfiguration zu beachten?

TK-Anlage:
Der DHCP-Server der TK-Anlage kann über die Konfiguration deaktiviert werden.
Hinweis
Die IP-Adresse und Subnetzmaske der TK-Anlage muss möglicherweise an die auf den LAN-Clients (PCs) vorhan-
denen Einstellungen angepasst werden. Hinweise hierzu erhalten Sie in der Online Hilfe des Konfigurators.

LAN-Client (PC) Konfiguration

Folgende Mindesteinstellungen müssen Sie manuell vornehmen:
·
IP-Adresse des LAN-Clients (PCs)
·
Netzmaske / Subnetzmaske (sind auch in dem Router der TK-Anlage eingetragen)
·
IP-Adresse der TK-Anlage als Gateway (Schnittstelle zu anderen Netzen, z.B. zum Internet)
·
IP-Adresse der TK-Anlage als DNS-Server (Server, der die Internet-Adressen in IP-Adressen umsetzt)
Hinweis
Bitte beachten Sie die Hinweise zur Adressvergabe auf den vorangegangenen Seiten.

Einstellungen eines PCs mit einem Windows-Betriebssystem

Bei den nachfolgend beschriebenen Abläufen handelt es sich nur um Beispiele, die je nach Betriebssystem und Kon-
figuration des PCs abweichen können.
12
Adressvergabe per DHCP -Empfohlene Konfiguration - (Grundeinstellung)
1
S0 intern S0 extern
1a/b 2a/b 3a/b 4a/b Modul S0 intern
a/b1 a/b1 a/b2 a/b3 a/b4 a/b5 a/b6 a/b7 a/b8
NO NO
1a/b 2a/b 3a/b 4a/b 5a/b 6a/b a2 a1 b1 b2
4
Modem
5
9
8 7
1
NTBA
2
2
NTBA / Splitter
3
Anschluss des Netzbetreibers
4
Modem
3
5
Externer HUB / Switch über LAN2 (100 MBit/s)
6
Netzwerk PC 4 am HUB / Switch
7
Netzwerk PC3 am HUB / Switch
8
Netzwerk PC2 am HUB / Switch
9
PC 1 am USB-Anschluss
6
