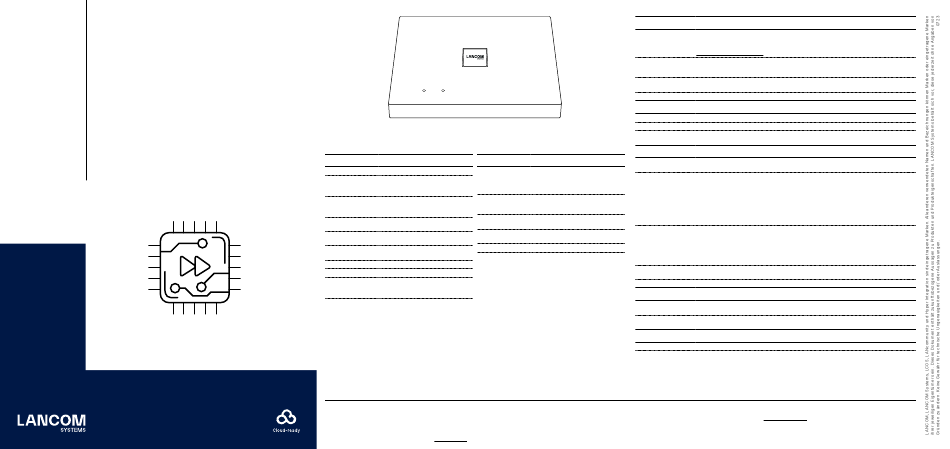

LANCOM LX-6500 Hardware-Schnellübersicht Seite 2

LED-Beschreibung & technische Daten
Hardware-Schnellübersicht
LANCOM LX-6500
LANCOM LX-6500E
�� ��
�� Power �� WLAN Link
Aus Gerät ausgeschaltet Aus
Grün dauerhaft an* Gerät betriebsbereit
bzw. Gerät gekoppelt und LANCOM
Management Cloud (LMC) erreichbar
Grün
Blau / rot im Wechsel DHCP-Fehler oder DHCP-Server nicht
blinkend erreichbar (nur bei Konfiguration als
DHCP-Client)
Grün invers blitzend
1x grün invers Verbindung zur LMC aktiv, Pairing OK,
blinkend* Gerät nicht geclaimt.
Grün blinkend
2x grün invers Pairing­Fehler bzw. LMC-
blinkend* Aktivierungscode nicht vorhanden.
Rot blinkend
3x grün invers LMC nicht erreichbar bzw.
blinkend* Kommunikationsfehler. Gelb / Grün blinkend
im Wechsel mit
Violett blinkend Firmware­Update
Power­LED
Violett dauerhaft an Gerät im Startvorgang
Gelb / Grün blinkend Der Access Point sucht nach einem
im Wechsel mit WLAN-Controller
WLAN Link­LED
Gelb dauerhaft an Gerät wird mit verringerter PoE-
(nach Konfiguration Leistung versorgt
mindestens einer
SSID)
*) Die zusätzlichen Status der Power­LED werden alternierend im 5- Sekunden­Wechsel angezeigt, wenn die Verwaltung des Gerätes über die
LANCOM Management Cloud aktiviert ist.
Das Produkt enthält separate Komponenten, die als sogenannte Open Source Software eigenen Lizenzen, insbesondere der General Public
License (GPL), unterliegen. Die Lizenzinformationen zur Geräte­Firmware (LCOS LX) finden Sie über die Kommandozeile mit dem Befehl „show
3rd­party­licenses". Sofern die jeweilige Lizenz dies verlangt, werden Quelldateien zu den betroffenen Software­Komponenten auf Anfrage
bereitgestellt. Wenden Sie sich hierzu via E-Mail an gpl@lancom.de.
Hardware
Stromversorgung 12 V / 5 A DC, externes Netzteil (100 V - 240 V) oder PoE nach 802.3bt über ETH1
Bei der Verwendung von 802.3at wird das 6 GHz­Modul deaktiviert.
Eine Übersicht über die zu Ihrem Gerät kompatiblen Steckernetzteile finden Sie unter
www.lancom.de/kb/netzteile.
Umgebung Temperaturbereich 0–40 °C, eine Überhitzung des Access Points wird durch automatische
Drosselung der WLAN-Funk module vermieden.
Luftfeuchtigkeit 0–95 %; nicht kondensierend
Gehäuse Robustes Kunststoffgehäuse, Anschlüsse auf der Rückseite, für Wand­ und Decken montage
vorbereitet; Maße 230 x 42 x 230 mm (B x H x T)
Anzahl Lüfter Keine; lüfterloses Design ohne rotierende Teile, hohe MTBF
Schnittstellen
ETH1 (PoE) 10 / 100 / 1000 / 2,5G Base­T; PoE nach IEEE 802.3bt erforderlich.
ETH2 10 / 100 / 1000 / 2,5G Base­T
Serielle Serielle Konfigurationsschnittstelle / COM-Port (8­pol. Mini­DIN): 115.000 Baud
Schnittstelle
WLAN
Frequenzband 2.400–2.483,5 MHz, 5.180–5.700 MHz, 5.945-6.425 MHz;
landesspezifische Einschränkungen möglich
Kein WLAN-Netz definiert oder
Übertragungsraten 2,4 4x4 MIMO und 40 MHz Kanalbreite mit bis zu 1.150 MBit/s nach IEEE 802.11ax mit MCS11/
WLAN-Modul deaktiviert. Es werden
GHz QAM-1024
keine Beacons vom WLAN-Modul
gesendet.
5 GHz 4x4 MIMO und 80 MHz Kanalbreite oder 2x2 MIMO und 160 MHz Kanalbreite mit bis zu
Mindestens ein WLAN-Netz definiert
2.400 MBit/s nach IEEE 802.11ax mit MCS11/QAM-1024
und WLAN-Modul aktiviert. Es werden
Beacons vom WLAN-Modul gesendet.
6 GHz 4x4 MIMO und 160 MHz Kanalbreite mit bis zu 4.800 MBit/s nach IEEE 802.11ax mit MCS11/
Anzahl der Blitzer = Anzahl der
QAM-1024
verbundenen WLAN-Stationen
Funkkanäle 2,4 GHz Bis zu 13 Kanäle, max. 3 nicht überlappend (2,4 GHz­Frequenzband)
DFS Scanning oder anderer Scan­
Vorgang
5 GHz Bis zu 19 nicht überlappende Kanäle (verfügbare Kanäle je nach landesspezifischer
Hardwarefehler im WLAN-Modul
Regulierung und mit automatischer, dynamischer DFS-Kanalwahl verbunden)
Der Access Point sucht nach einem
6 GHz
Bis zu 24 nicht überlappende Kanäle (EU/ETSI)
WLAN-Controller
Streams 4x4 Multi­User MIMO für die gleichzeitige Ansteuerung mehrerer Clients im Down­ und
Uplink
Antennen Integriert
Weitere Funktechnologien
BLE Das Gerät kann BLE-Geräte in der Umgebung erfassen und die Daten mittels einer REST-API
zur Auswertung an externe Systeme weiterleiten.
Wireless ePaper (nur Das Gerät ist mit einem Funkmodul zur Ansteuerung von LANCOM Wireless ePaper
LX-6500E) Displays im 2,4 GHz­Frequenzband ausgestattet.
Lieferumfang
Kabel Ethernet­Kabel, 3 m
Montage vorrichtung LANCOM Wall Mount LX-6500(E)
Hiermit erklärt die LANCOM Systems GmbH | Adenauerstraße 20/B2 | D-52146 Würselen, dass dieses Gerät den Richt linien 2014/30/
EU, 2014/53/EU, 2014/35/EU, 2011/65/EU und Regulation (EC) No. 1907/2006 entspricht. Der vollständige Text der EU-Konformitäts­
erklärung ist unter der folgenden Internetadresse verfügbar: www.lancom.de/doc
