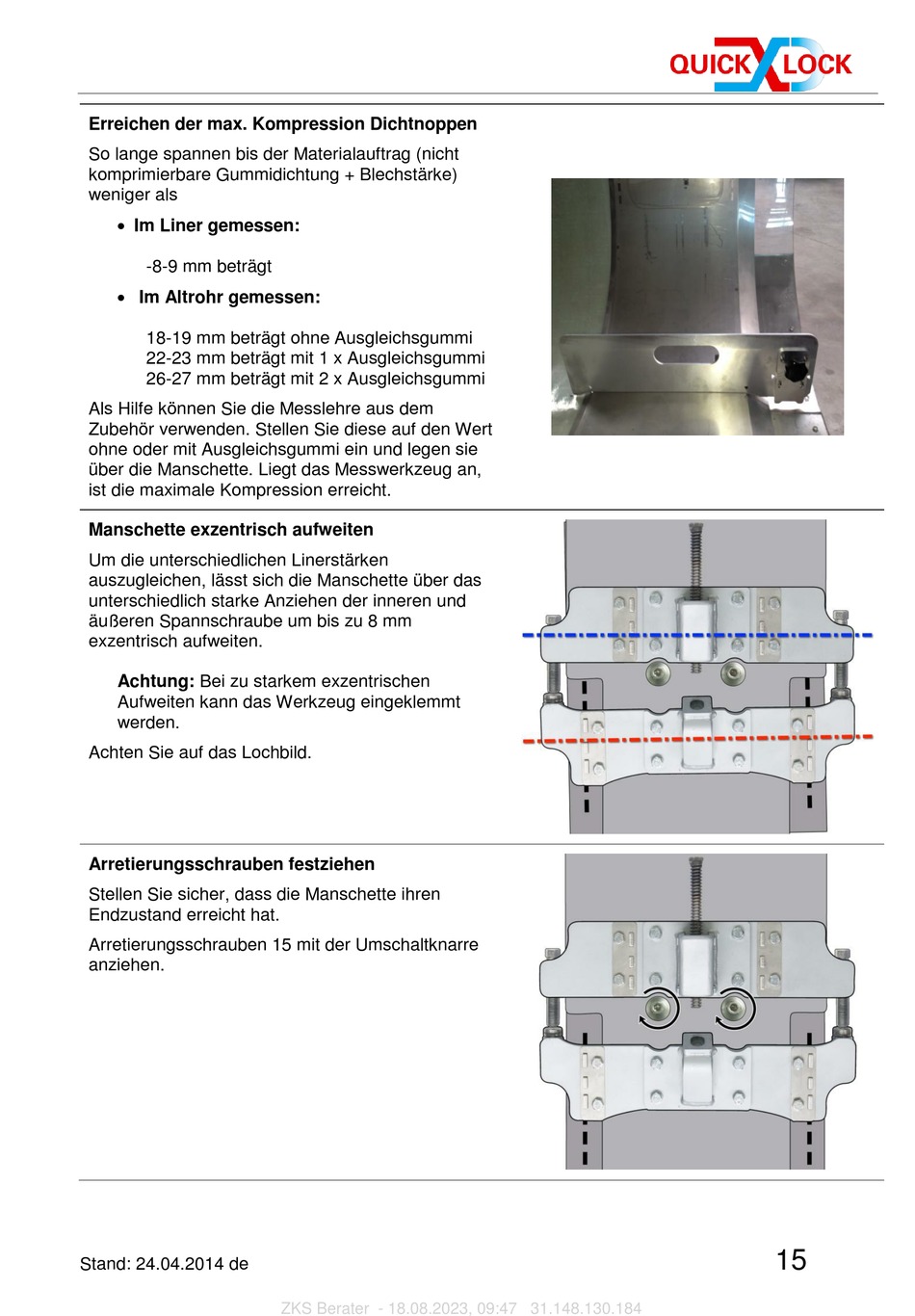

UHRIG Quick-Lock Handbuch Für Anwender Seite 15

Erreichen der max. Kompression Dichtnoppen
So lange spannen bis der Materialauftrag (nicht
komprimierbare Gummidichtung + Blechstärke)
weniger als
 Im Liner gemessen:
-8-9 mm beträgt
 Im Altrohr gemessen:
18-19 mm beträgt ohne Ausgleichsgummi
22-23 mm beträgt mit 1 x Ausgleichsgummi
26-27 mm beträgt mit 2 x Ausgleichsgummi
Als Hilfe können Sie die Messlehre aus dem
Zubehör verwenden. Stellen Sie diese auf den Wert
ohne oder mit Ausgleichsgummi ein und legen sie
über die Manschette. Liegt das Messwerkzeug an,
ist die maximale Kompression erreicht.
Manschette exzentrisch aufweiten
Um die unterschiedlichen Linerstärken
auszugleichen, lässt sich die Manschette über das
unterschiedlich starke Anziehen der inneren und
äußeren Spannschraube um bis zu 8 mm
exzentrisch aufweiten.
Achtung: Bei zu starkem exzentrischen
Aufweiten kann das Werkzeug eingeklemmt
werden.
Achten Sie auf das Lochbild.
Arretierungsschrauben festziehen
Stellen Sie sicher, dass die Manschette ihren
Endzustand erreicht hat.
Arretierungsschrauben 15 mit der Umschaltknarre
anziehen.
