UHRIG Quick-Lock Handbuch Für Anwender Seite 12

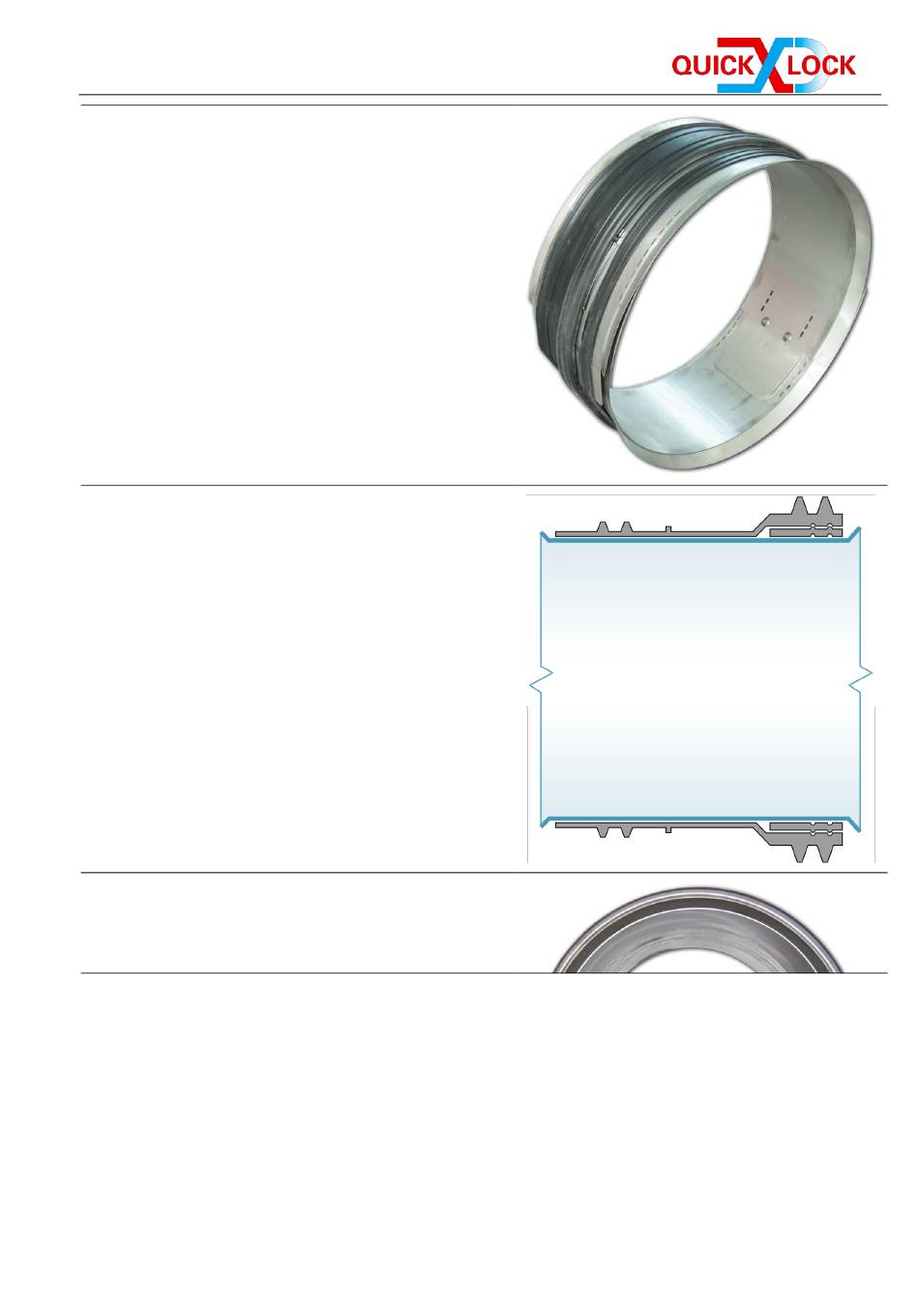

Ggf. Ausgleichsgummi montieren
Bei größeren Linerstärken müssen ein oder zwei
Ausgleichsgummis montiert werden (siehe
Datenblatt).
Schlagen Sie das EPDM-Gummi zurück.
Ziehen Sie ein bis zwei Ausgleichsgummis über die
Manschette (auf der Seite der größeren Bördelung)
Schlagen Sie die EPDM-Gummi wieder über die
Ausgleichsgummis.
Achten Sie auf den richtigen Sitz.
EPDM-Gummidichtung ausrichten
Kontrollieren und korrigieren Sie den Sitz der
Gummis:
Vermitteln Sie das EPDM-Gummi auf der
Manschette (gleicher Abstand zur Bördelung).
Positionieren Sie die Ausgleichsgummis so, dass die
Kanten übereinander liegen (siehe Bild).
Manschette positionieren
Positionieren Sie die Manschette im Linerende.
