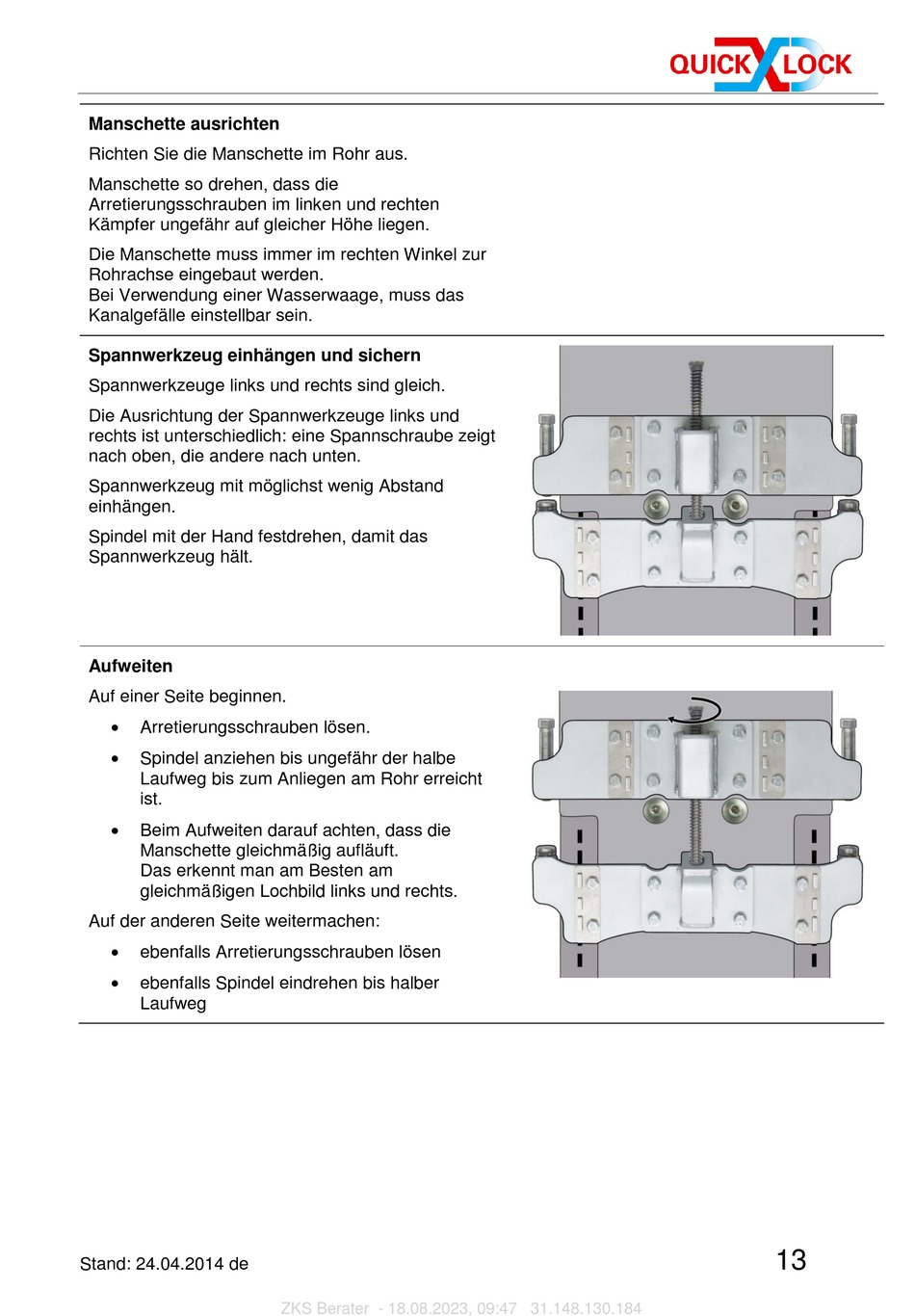

UHRIG Quick-Lock Handbuch Für Anwender Seite 13

Manschette ausrichten
Richten Sie die Manschette im Rohr aus.
Manschette so drehen, dass die
Arretierungsschrauben im linken und rechten
Kämpfer ungefähr auf gleicher Höhe liegen.
Die Manschette muss immer im rechten Winkel zur
Rohrachse eingebaut werden.
Bei Verwendung einer Wasserwaage, muss das
Kanalgefälle einstellbar sein.
Spannwerkzeug einhängen und sichern
Spannwerkzeuge links und rechts sind gleich.
Die Ausrichtung der Spannwerkzeuge links und
rechts ist unterschiedlich: eine Spannschraube zeigt
nach oben, die andere nach unten.
Spannwerkzeug mit möglichst wenig Abstand
einhängen.
Spindel mit der Hand festdrehen, damit das
Spannwerkzeug hält.
Aufweiten
Auf einer Seite beginnen.

Arretierungsschrauben lösen.

Spindel anziehen bis ungefähr der halbe
Laufweg bis zum Anliegen am Rohr erreicht
ist.

Beim Aufweiten darauf achten, dass die
Manschette gleichmäßig aufläuft.
Das erkennt man am Besten am
gleichmäßigen Lochbild links und rechts.
Auf der anderen Seite weitermachen:

ebenfalls Arretierungsschrauben lösen

ebenfalls Spindel eindrehen bis halber
Laufweg
