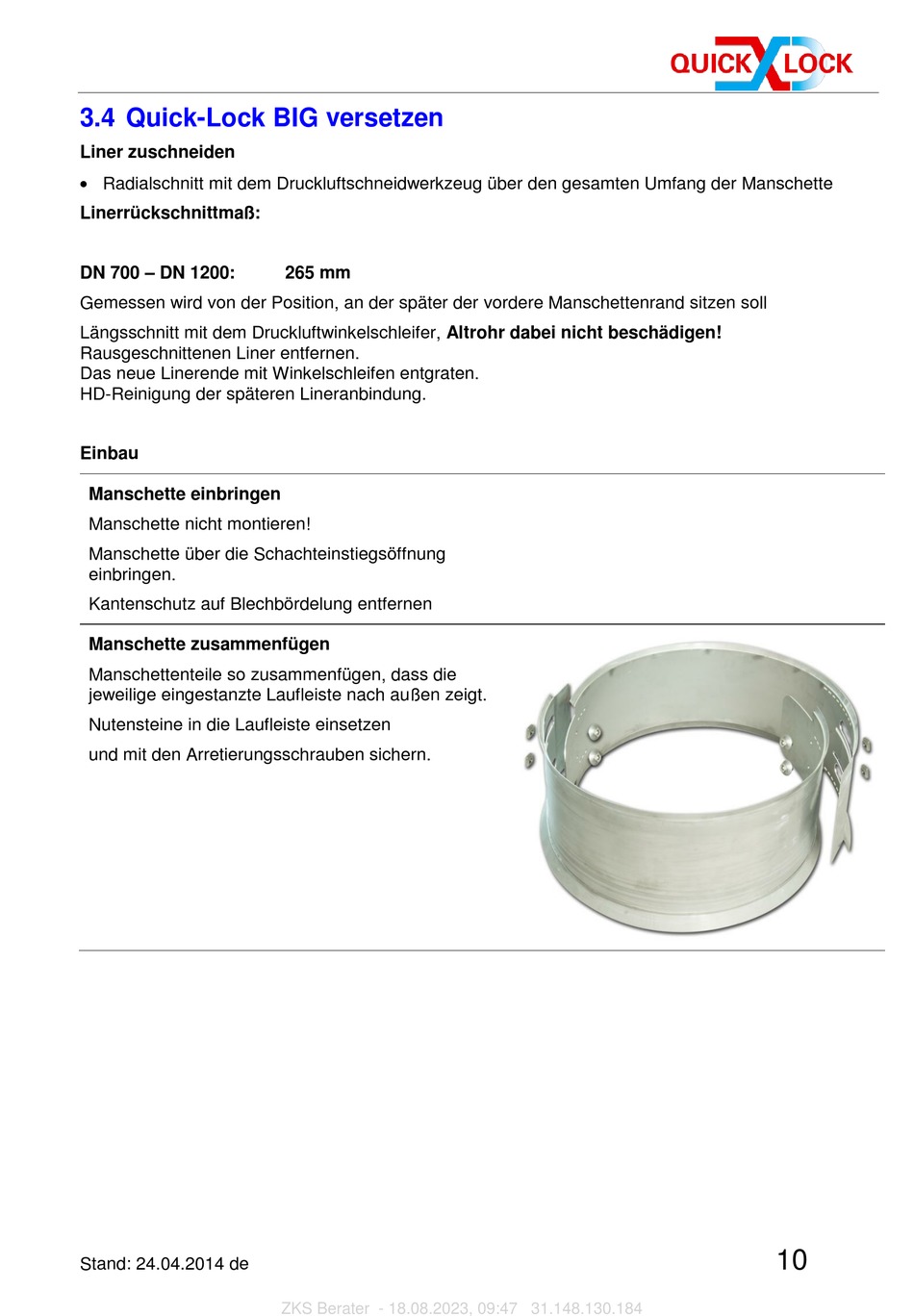

3.4 Quick-Lock BIG versetzen

Liner zuschneiden
 Radialschnitt mit dem Druckluftschneidwerkzeug über den gesamten Umfang der Manschette
Linerrückschnittmaß:
DN 700 – DN 1200:
Gemessen wird von der Position, an der später der vordere Manschettenrand sitzen soll
Längsschnitt mit dem Druckluftwinkelschleifer, Altrohr dabei nicht beschädigen!
Rausgeschnittenen Liner entfernen.
Das neue Linerende mit Winkelschleifen entgraten.
HD-Reinigung der späteren Lineranbindung.
Einbau
Manschette einbringen
Manschette nicht montieren!
Manschette über die Schachteinstiegsöffnung
einbringen.
Kantenschutz auf Blechbördelung entfernen
Manschette zusammenfügen
Manschettenteile so zusammenfügen, dass die
jeweilige eingestanzte Laufleiste nach außen zeigt.
Nutensteine in die Laufleiste einsetzen
und mit den Arretierungsschrauben sichern.
Stand: 24.04.2014 de
265 mm
