EPI 2 Elektrischer Schwenkantrieb
Einbau- und Wartungsanleitungen
Entfernen Sie die Kunststoffstopfen von den Kabeleinführungen.
Verwenden Sie für den elektrischen Anschluss nur Komponenten (Kabeleinführungen, Schläuche
oder Conduits), die den Anforderungen und den Kodierungen (für mechanischen
Berührungsschutz und/oder Ex-Schutz) der Anlagenspezifikation entsprechen. Schrauben Sie die
Kabeleinführungen (oder Conduits) so fest in die vorgesehenen Kabeleinführungen ein, dass sie
die geforderte Schutzart garantieren.
Führen Sie nun die Anschlusskabel durch die Kabelverschraubung (oder Conduits) ein und
schließen Sie die Spannungsversorgung sowie die Steuer- und Signalleitungen gemäß Schaltplan
an der Klemmleiste an.
Ersetzen Sie bei den für den Anschluss nicht verwendeten Kabeleinführungen die
Kunststoffkappen durch Metallstopfen, die ein einwandfreies Abdichten gegen Staub und
Feuchtigkeit gewährleisten und, wenn zutreffend, mit der notwendigen Kodierung für
Explosionsschutz versehen sind.
Nach Beendigung der Anschlussarbeiten prüfen Sie, ob der Antrieb einwandfrei fährt und die
Signale kommen.
Zwei Erdungsschrauben, eine innen und eine außen, sind vorgesehen, um die örtlichen Elektro-
und Sicherheitsvorschriften zu erfüllen.
Schließen Sie das Erdungskabel an der mit Erde (GROUND) gekennzeichneten Schraube an.
Überzeugen Sie sich auch davon, dass die verwendeten Anschlusskabel so ausgelegt sind,
• dass sie der Stromaufnahme des Antriebes bei Nennmoment und Einstellung der
Drehmomentabschaltung von 100% entsprechen (siehe dem Antrieb beigefügtes Prüfprotokoll),
• und die Anlagen- und Sicherheitsnormen erfüllen.

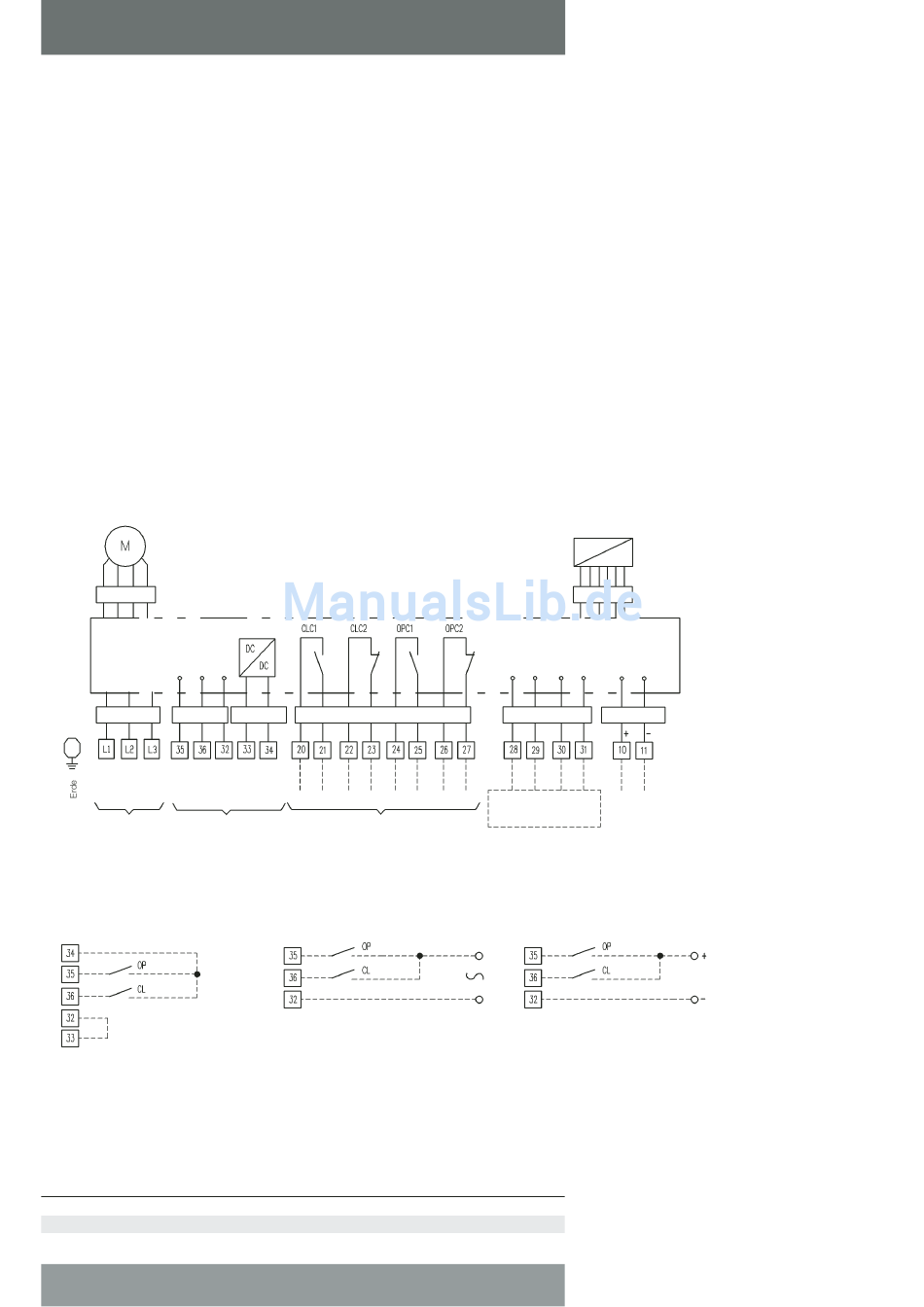

4.11 Schaltplan Grundausführung
Stecker L
Stecker A Stecker B
(Hinweis 1) Ansteuerung
(Hinweis 2)
Hinweise
1. Anschluss L1 - L2 für Motorspannungsversorgung von 24V bis 240V Gleich- oder 1-ph Wechselspannung
Anschluss L1 - L2 - L3 für Motorspannungsversorgung 208V bis 575V 3-ph Wechselspannung (hinsichtlich der anzulegenden
Versorgungsspannung beachten Sie bitte das Antriebs-Typenschild).
2. Ansteuerung (optional)
Interne Spannungsversorgung
24V DC
3. Schalter in Zwischenstellung dargestellt
CLC1 - CLC2 Rückmeldung Endlage ZU
OPC1 - OPC2 Rückmeldung Endlage AUF
Steuersignale
Wenn Steuerungsart Tippbetrieb, dann Mindestdauer des Steuersignals : ≥300ms
Ausgangsschaltleistungen
• 5A bei bis zu 240V AC
• 5A bei bis zu 30V DC
• 0,5A bei 120V DC
Änderungen vorbehalten
Stecker C Stecker D
Meldekontakte
(Hinweis 3)
Externe Steuerspannung 24/120V 1-ph AC
Positions-
sensor
Stecker M
Spannungs- und
Prozessorkarte
Stecker E Stecker F
24VDC 0V
Vor-Ort-Steuereinheit
(Options-Modul 3)
Optional externe Spannungsversorgung 24V DC
Externe Steuerspannung 24/120V DC
Seite 12
