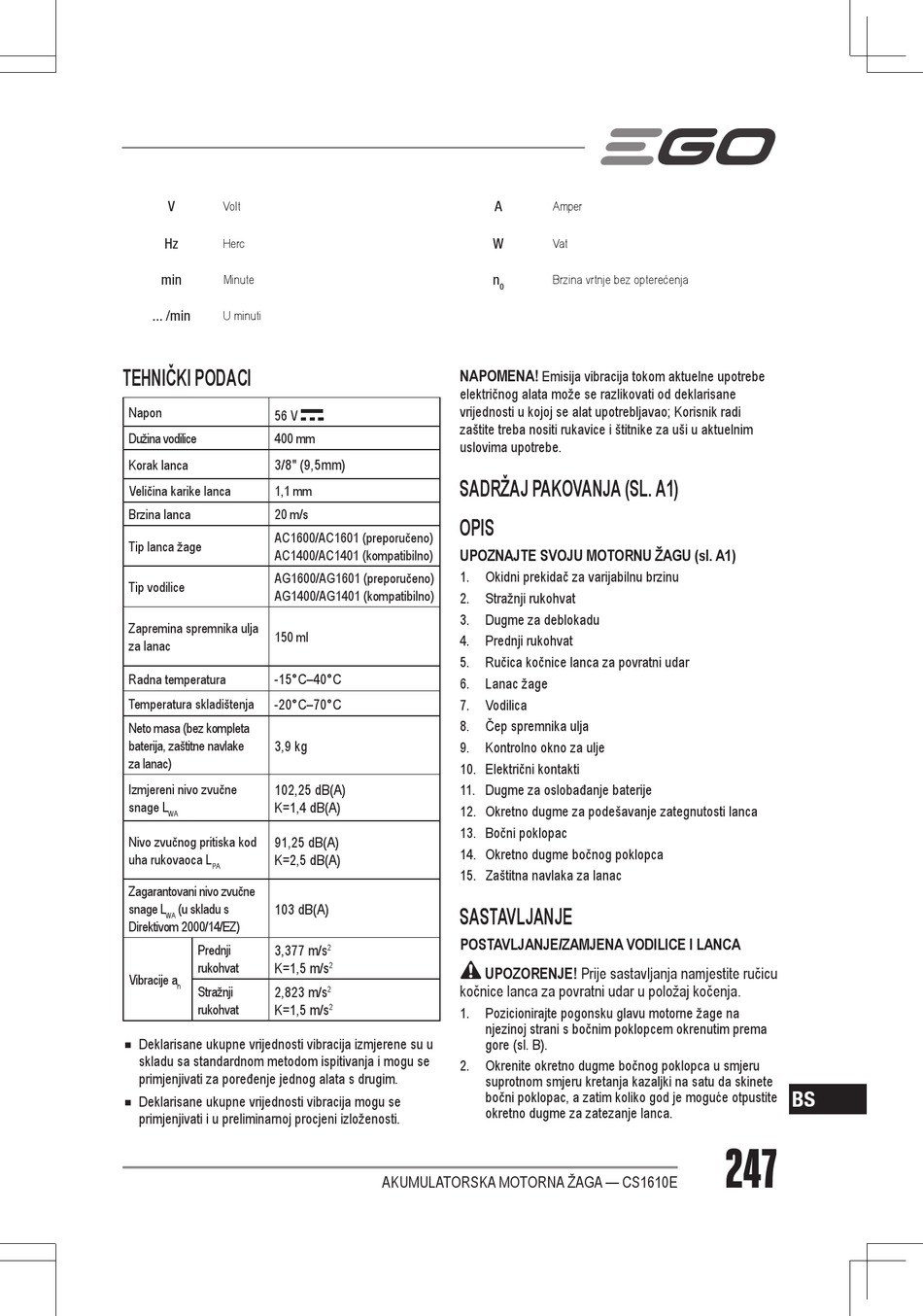

Volt
V
Hz Herc
Minute
min
U minuti
... /min
TEHNIČKI PODACI
Napon
56 V
Dužina vodilice 400 mm
3/8" (9,5mm)
Korak lanca
Veličina karike lanca 1,1 mm
Brzina lanca 20 m/s
AC1600/AC1601 (preporučeno)
Tip lanca žage
AC1400/AC1401 (kompatibilno)
AG1600/AG1601 (preporučeno)
Tip vodilice
AG1400/AG1401 (kompatibilno)
Zapremina spremnika ulja
150 ml
za lanac
Radna temperatura -15°C–40°C
-20°C–70°C
Temperatura skladištenja
Neto masa (bez kompleta
3,9 kg
baterija, zaštitne navlake
za lanac)
102,25 dB(A)
Izmjereni nivo zvučne
K=1,4 dB(A)
snage L
WA
91,25 dB(A)
Nivo zvučnog pritiska kod
K=2,5 dB(A)
uha rukovaoca L
PA
Zagarantovani nivo zvučne
103 dB(A)
snage L (u skladu s
WA
Direktivom 2000/14/EZ)
Prednji 3,377 m/s
K=1,5 m/s
rukohvat
Vibracije a
h 2,823 m/s
Stražnji
rukohvat K=1,5 m/s
◾
Deklarisane ukupne vrijednosti vibracija izmjerene su u
skladu sa standardnom metodom ispitivanja i mogu se
primjenjivati za poređenje jednog alata s drugim.
◾
Deklarisane ukupne vrijednosti vibracija mogu se
primjenjivati i u preliminarnoj procjeni izloženosti.
A
W
n
0
NAPOMENA!
električnog alata može se razlikovati od deklarisane
vrijednosti u kojoj se alat upotrebljavao; Korisnik radi
zaštite treba nositi rukavice i štitnike za uši u aktuelnim
uslovima upotrebe.
SADRŽAJ PAKOVANJA (SL. A1)
OPIS
UPOZNAJTE SVOJU MOTORNU ŽAGU (sl. A1)
1. Okidni prekidač za varijabilnu brzinu
2. Stražnji rukohvat
3. Dugme za deblokadu
4. Prednji rukohvat
5. Ručica kočnice lanca za povratni udar
6. Lanac žage
7. Vodilica
8. Čep spremnika ulja
9. Kontrolno okno za ulje
10. Električni kontakti
11. Dugme za oslobađanje baterije
12. Okretno dugme za podešavanje zategnutosti lanca
13. Bočni poklopac
14. Okretno dugme bočnog poklopca
15. Zaštitna navlaka za lanac
SASTAVLJANJE
POSTAVLJANJE/ZAMJENA VODILICE I LANCA
2
2
UPOZORENJE! Prije sastavljanja namjestite ručicu
kočnice lanca za povratni udar u položaj kočenja.
2
2
1. Pozicionirajte pogonsku glavu motorne žage na
njezinoj strani s bočnim poklopcem okrenutim prema
gore (sl. B).
2. Okrenite okretno dugme bočnog poklopca u smjeru
suprotnom smjeru kretanja kazaljki na satu da skinete
bočni poklopac, a zatim koliko god je moguće otpustite
okretno dugme za zatezanje lanca.
AKUMULATORSKA MOTORNA ŽAGA — CS1610E
Amper
Vat
Brzina vrtnje bez opterećenja
Emisija vibracija tokom aktuelne upotrebe
