Gebrauchsanweisung für das STIEGELMEYER - Pflegebett Elvido

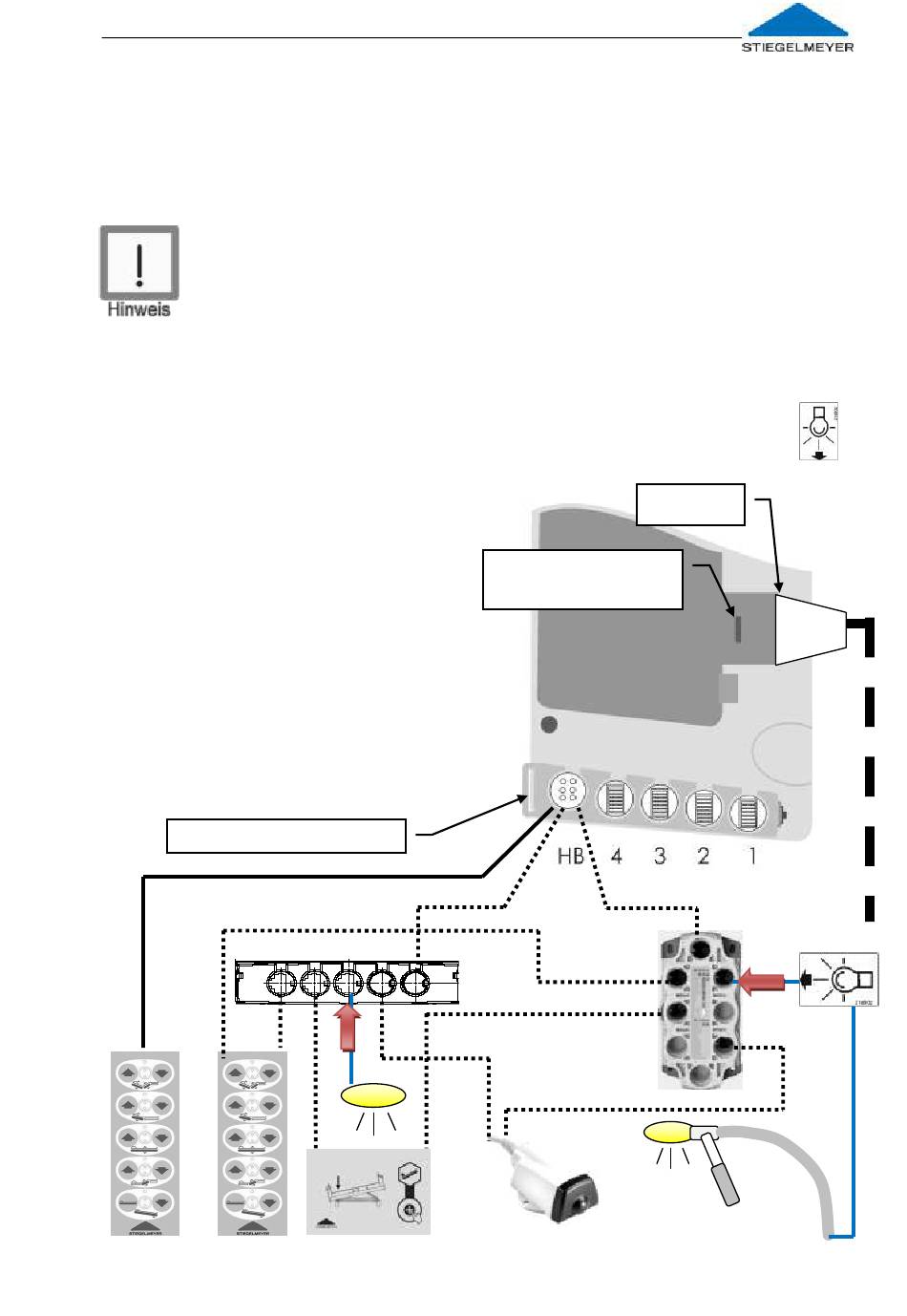

6.5.1 Steckerbelegung des Steuergerätes
Alle Stecker sind an dem Steuergerät angeschlossen. Zum Schutz gegen un-
beabsichtigtes Herausziehen der Stecker, sind die Stecker mit einer Stecker-
abdeckleiste gesichert. Diese ist bei Steckertausch vorsichtig mit einem
Schraubendreher abzuheben.
Sonderausstattung externer Trafo:
Bei diesem Steuergerät ist die 24-Volt-Zuleitung zum externen
Trafo fest angeschlossen und lässt sich nicht trennen. So ist ein
versehentlicher Anschluss eines 230V-Netzkabels ausgeschlossen
Belegung Buchse „HB":
Je nach vorhandener elektrischer Zusatzausstattung kann hier angeschlossen
sein: -Nur Handschalter; -Über Verteiler MJB/ MJB8: weitere Zubehöre.
Bei Leuchten-Anschluss an Verteiler beachten: nur in markierten Buchse
Weitere Komponenten in beliebigen Buchsen anschließbar.
1 = Motor Rückenlehne
2 = Motor Höhe Kopfteil
3 = Motor Oberschenkellehne
4 = Motor Höhe Fußteil
HB = OpenBus®-Eingang:
Handschalter/ Verteiler
Zusatzkomponenten
BA = Akku BA18 (Option)
Eingang = Anschluss 230V-Netzleitung,
lösbar oder 24V-Zuleitung von
externem Trafo, fest
Steckerabdeckleiste
Position roter
Sicherungshaken
MJB
UBL
ACC
Eingang
IRO
BA
MJB8 L
Lumo
Seite 75
