- Seite 1 IK 20TS / 105848 V1/0415...
-
Seite 2: Inhaltsverzeichnis
6.2 Geeignetes und nicht geeignetes Kochgeschirr ........... 13 6.3 Bedienungshinweise..................... 15 7. Reinigung ......................... 19 8. Mögliche Funktionsstörungen ................19 9. Entsorgung ......................20 Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197... -
Seite 3: Sicherheit
Bedienungsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Bedienungsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. -
Seite 4: Symbolerklärung
• Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind. • Achten Sie darauf, dass das Netzkabel nicht mit Wärmequellen bzw. scharfen Kanten in Berührung kommt. -
Seite 5: Gefahrenquellen
WARNUNG! HEIßE OBERFLÄCHE! Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr! Zur Vermeidung der Gefahr die aufgeführten Anweisungen befolgen VORSICHT! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können. - Seite 6 Nehmen Sie das Gerät nicht mit feuchten Händen oder auf nassem Boden stehend in Betrieb. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht benutzen, wenn während des Betriebes eine Störung auftritt, bevor Sie das Gerät reinigen. GEFAHR! Erstickungsgefahr! Zur Vermeidung der Gefahr die aufgeführten Anweisungen befolgen: Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile...
- Seite 7 WARNUNG! Explosionsgefahr! Zur Vermeidung der Gefahr die aufgeführten Anweisungen befolgen: Keine brennbaren (entzündlichen) Kunststoffgefäße, sauren oder alkalischen Materialien oder Stoffe in die Nähe des Gerätes bringen, da es die Gerätelebensdauer verkürzen könnte und beim Einschalten die Gefahr einer Verpuffung entstehen kann. Erhitzen Sie keine geschlossenen Behälter, z.
-
Seite 8: Bestimmungsgemäße Verwendung
1.4 Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Bedienungsanleitung gewährleistet Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifiziertem Kundendienst vorzunehmen. Dieses Gerät ist nicht für den dauerhaften gewerblichen Betrieb geeignet. Dieses Gerät ist für den Gebrauch im Haushalt und ähnlichen Bereichen bestimmt wie beispielsweise: in Küchen für die Mitarbeiter in Läden, Büros oder anderen... -
Seite 9: Allgemeines
2. Allgemeines 2.1 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Bedienungsanleitung. -
Seite 10: Transport, Verpackung Und Lagerung
3. Transport, Verpackung und Lagerung 3.1 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können. -
Seite 11: Technische Daten

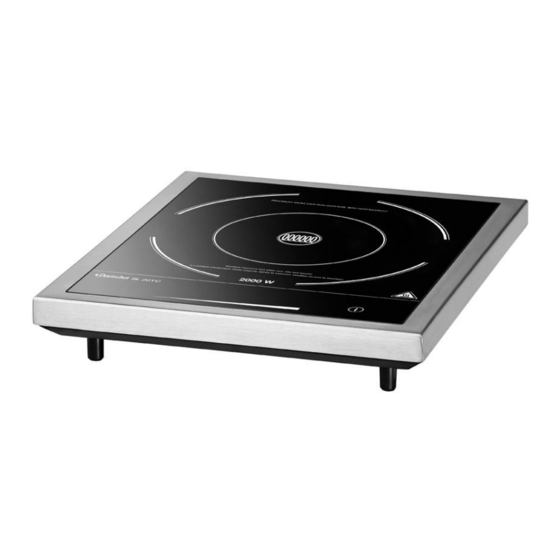

4. Technische Daten 4.1 Technische Angaben Bezeichnung Induktionskocher IK 20TC 105848 Art.-Nr.: Material: Kochfäche: Glas, Gehäuse: Edelstahl Timer: 0 - 180 Min. Temperaturbereich: 60 ° C bis 240 ° C Leistungsstufen: 8 (500 bis 2000 W) Anschlusswert: 2000 W / 220-240 V 50/60 Hz Abmessungen: B 329 x T 340 x H 64 mm Gewicht:... -
Seite 12: Funktionen Der Bedienelemente Und Anzeigen
4.3 Funktionen der Bedienelemente und Anzeigen ④ ① ② ③ ⑤ ⑧ ⑨ ⑥ ⑦ ① Anzeige Betriebsmodus → hier wird angezeigt, in welchem Betriebsmodus sich das Gerät befindet (Leistung, Leistung + Zeit, Temperatur, Temperatur + Zeit) ② Digitalanzeige Leistungs-, Zeit- oder Temperaturwert →... -
Seite 13: Installation
5. Installation 5.1 Aufstellung • Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial. VORSICHT! Entfernen Sie niemals das Typenschild und Warnhinweise vom Gerät. • Stellen Sie das Gerät auf eine feste, trockene, ebene, wasserresistente und hitzebeständige Fläche. • Stellen Sie das Gerät niemals auf einen brennbaren Untergrund. -
Seite 14: Bedienung
6. Bedienung 6.1 Funktionsweise von Induktionskochstellen Bei Induktionskochern wird an eine Leiterspule unterhalb des Glases eine elektrische Spannung angelegt. Dabei entstehen Magnetfelder, die durch einen physikalischen Effekt direkt den Topfboden erwärmen. Das bedeutet Zeit- und Energieersparnis, denn es wird nicht wie in herkömmlichen Kochfeldern zunächst das Heizelement und die Glaskochfläche erwärmt. - Seite 15 2,7 Liter ● Ø 18 cm ● Höhe 11,0 cm 5,1 Liter ● Ø 24 cm ● Höhe 11,5 cm 6,1 Liter ● Ø 20 cm ● Höhe 20,0 cm Bartscher Art.-Nr.: A130442 Nicht geeignetes Kochgeschirr o Behälter mit gewölbtem Boden;...
-
Seite 16: Bedienungshinweise
6.3 Bedienungshinweise • Reinigen Sie das Gerät vor dem ersten Gebrauch. Beachten Sie die Hinweise im Abschnitt 7 „Reinigung“. VORSICHT! Kochgeschirr nicht ohne Kochgut auf das Kochfeld stellen. Das Erhitzen eines leeren Topfes oder einer leeren Pfanne aktiviert den Überhitzungsschutz, es ertönt ein akustisches Signal und das Gerät schaltet ab. - Seite 17 Betriebsmodus Leistung • Drücken Sie die Funktionswahltaste . Das Gerät schaltet in den Leistungsmodus. Der voreingestellte Wert von 1300 W erscheint in der Digitalanzeige. Die Funktionswahltaste leuchtet konstant und das Gerät ist im Betrieb. Die Anzeigen „Power“ und die Anzeige Topferkennung leuchten auf.
- Seite 18 • Durch die Speicherfunktion des Gerätes bleibt dabei die vorher eingestellte Leistung unverändert. • Die Anzeigen „Power“ und „Timer“ leuchten auf. Die Dauer wird in Minutenschritten heruntergezählt, wobei in der Digitalanzeige abwechselnd der Leistungswert und die verbleibende Zeit angezeigt werden. •...
- Seite 19 • Die Anzeigen „Temp“ und „Timer“ leuchten auf. Die Dauer wird in Minutenschritten heruntergezählt, wobei in der Digitalanzeige abwechselnd der Temperaturwert und die verbleibende Zeit angezeigt werden. • Ist die Zeit abgelaufen, ertönt ein akustisches Signal und das Gerät schaltet automa- tisch ab.
-
Seite 20: Reinigung
7. Reinigung VORSICHT! Vor der Reinigung das Gerät von der Stromversorgung trennen (Netzstecker ziehen!). Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet. Verwenden Sie daher keinen Druckwasserstrahl, um dieses Gerät zu reinigen! Achten Sie darauf, dass kein Wasser in das Gerät eindringt. o Reinigen Sie das Gerät regelmäßig. -
Seite 21: Entsorgung
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen. VORSICHT! Für die Entsorgung des Gerätes beachten Sie die in Ihrem Land und in Ihrer Kommune geltenden Vorschriften. Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197 Germany Fax: +49 (0) 5258 971- 120 (14ct/Min.
