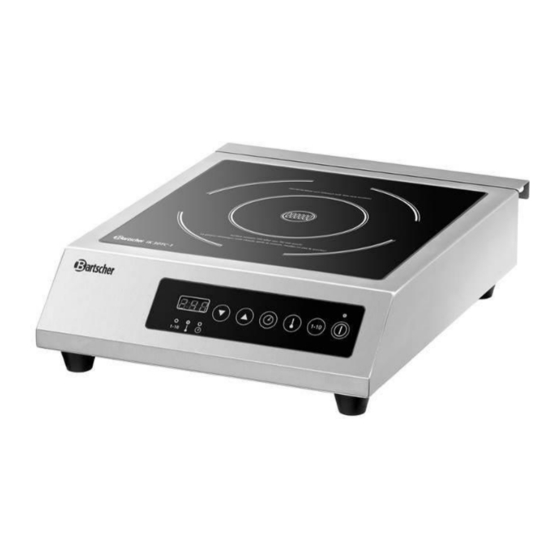

- Seite 1 IK 30TC-1 / 105991 IK 30TCS-1 / 105991S Original-Gebrauchsanleitung V1/0718...
-
Seite 2: Inhaltsverzeichnis
6.2 Geeignetes und nicht geeignetes Kochgeschirr ........... 15 6.3 Bedienung ......................16 7. Reinigung ......................... 20 8. Mögliche Funktionsstörungen ................21 9. Entsorgung ......................22 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax: +49 5258 971-120 33154 Salzkotten Service-Hotline: +49 5258 971-197 Germany www.bartscher.com... -
Seite 3: Sicherheit
Bedienungsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Gebrauchsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. -
Seite 4: Sicherheitshinweise
HEIßE OBERFLÄCHE! Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr! VORSICHT! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können. VORSICHT! Elektromagnetisches Feld! Dieses Symbol weist darauf hin, dass es durch die während des Betriebes entstehenden magnetischen Felder zu Beeinträchigungen kommen kann. - Seite 5 Das Gerät darf nur in technisch einwandfreiem und betriebs- sicherem Zustand betrieben werden. Sollten Funktionsstörungen auftreten, trennen Sie das Gerät von der Stromversorgung (Netzstecker ziehen!) und benachrichtigen Sie den Kundendienst. Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. Erstickungsgefahr! ...
- Seite 6 Überprüfen Sie das Netzkabel regelmäßig auf Beschädigungen. Benutzen Sie das Gerät nicht, wenn das Netzkabel beschädigt ist. Wenn dieses Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden. Ziehen Sie die Anschlussleitung immer am Netzstecker aus der Steckdose, nicht am Netzkabel selbst.
- Seite 7 Legen Sie keine metallischen Küchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf das Kochfeld. Wenn das Gerät eingeschaltet wird, könnten sich diese Gegenstände erhitzen. Beachten Sie, dass Gegenstände, die Sie tragen, wie Ringe, Uhren, usw. heiß werden können, wenn sie nah an die Kochebene kommen.
- Seite 8 Erhitzen Sie keine geschlossenen Behälter, z. B. Konserven- dosen, auf dem Induktionskochfeld. Durch den entstehenden Überdruck können die Behälter bzw Dosen explodieren (platzen). Eine Konservendose kann am besten erwärmt werden, indem man sie öffnet und in einen mit etwas Wasser gefüllten Topf stellt, der zum Erhitzen auf dem Kochfeld platziert wird.
-
Seite 9: Bestimmungsgemäße Verwendung
Die Kochfeldoberfläche besteht aus temperaturfestem Glas. Im Falle einer Beschädigung, auch wenn es sich nur um einen kleinen Riss handelt, Gerät umgehend von der Stromversor- gung trennen und den Kundendienst benachrichtigen. 1.3 Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Gebrauchsanleitung gewährleistet Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifiziertem Kundendienst vorzunehmen. -
Seite 10: Allgemeines
2. Allgemeines 2.1 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Gebrauchsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung. -
Seite 11: Transport, Verpackung Und Lagerung
3. Transport, Verpackung und Lagerung 3.1 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können. -
Seite 12: Technische Daten
4. Technische Daten 4.1 Technische Angaben Bezeichnung Induktionskocher 105991 / IK30TC-1 105991S / IK30TCS-1 Art.-Nr. / Modell: Material Gehäuse: Edelstahl ® Material Kochfläche: Glas SCHOTT CERAN Farbe: silber / schwarz Geräte-Anschluss: steckerfertig Kochstelle(n): - Anzahl: 1 - Art: Induktion - Durchmesser: 230 mm - Leistung max.: 3000 W ... -
Seite 13: Baugruppenübersicht
4.2 Baugruppenübersicht Kochfläche Kochstelle Gehäuse Touch-Bedienfeld Stellfüße (4) Fettfilter Fettfilter Der Induktionskocher ist mit einem Fettfilter ausgestattet. Dieser befindet sich am Boden des Gerätes. Der Fettfilter soll verhindern, dass Schmutz oder Fett mit der von den Lüftern angesaugten Luft in das Gehäuse eindringt. Der Fettfilter ist leicht entnehmbar und spülmaschinengeeignet. -
Seite 14: Installation
5. Installation 5.1 Aufstellen Packen Sie das Gerät aus, entfernen und entsorgen Sie umweltgerecht sämtliches Verpackungsmaterial. VORSICHT! Entfernen Sie niemals das Typenschild und Warnhinweise vom Gerät. Stellen Sie das Gerät auf eine feste, trockene, ebene, wasserresistente und hitzebeständige Fläche. ... -
Seite 15: Bedienung
6. Bedienung 6.1 Funktionsweise von Induktionskochstellen Bei Induktionskochern wird an eine Leiterspule unterhalb des Glases eine elektrische Spannung angelegt. Dabei entstehen Magnetfelder, die durch einen physikalischen Effekt direkt den Topfboden erwärmen. Das bedeutet Zeit- und Energieersparnis, denn es wird nicht wie in herkömmlichen Kochfeldern zunächst das Heizelement und die Glaskochfläche erwärmt. -
Seite 16: Geeignetes Und Nicht Geeignetes Kochgeschirr
Pfannen/Töpfe mit einer Aufstandsfläche > 12 cm > 12 cm bis 26 cm genutzt werden. z. Beispiel Induktionskochtöpfe, 9-teiliges Bartscher Kochtopf-Set Chromnickelstahl ● Schüttrand ● Kaltgriffe 4 Töpfe mit Deckel 1 Pfanne 2,0 Liter ● Ø 16 cm ● Höhe 10,0 cm 2,8 Liter ●... -
Seite 17: Bedienung
Nicht geeignetes Kochgeschirr o Behälter mit gewölbtem Boden; o Kochgeschirr aus Aluminium, Bronze oder Kupfer, es sei denn, dies ist ausdrücklich als für Induktion geeignet gekennzeichnet; o Kochtöpfe/Pfannen mit einem Durchmesser von weniger als 12 cm; o Kochgeschirr mit Füßen; o Kochgeschirr aus Keramik;... - Seite 18 Touch-Bedienfeld Digitalanzeige Wahltaste : Zeit, Temperatur oder Leistung kann reduziert werden Wahltaste : Zeit, Temperatur oder Leistung kann erhöht werden Taste Zeiteinstellung Taste Temperatureinstellung Taste Leistungseinstellung 1 - 10 LED-Kontrollleuchte für EIN/Standby EIN-/AUS-Taste LED-Kontrollleuchte für Zeit LED-Kontrollleuchte für Temperatur LED-Kontrollleuchte für Leistung 1 - 10 Gerät einschalten ...
- Seite 19 Einstellungen Leistung Nach Betätigung der EIN-/AUS-Taste leuchtet die LED-Kontrollleuchte für Leistungsstufe auf. Die voreingestellte Leistungsstufe „5“ wird angezeigt und das Gerät schaltet ein. Die LED-Kontrollleuchte für EIN/Standby leuchtet konstant. HINWEIS! Sollten innerhalb von 30 Sekunden nach Betätigung der EIN-/AUS-Taste keine weiteren Einstellungen vorgenommen werden, schaltet das Gerät automatisch zurück in den Standby-Modus.
- Seite 20 Zeit Nach der Auswahl der Betriebsart (Leistungsstufe oder Temperaturstufe) können Sie die Garzeit einstellen. Betätigen Sie die Taste für die Zeiteinstellung. In der Digitalanzeige erscheint die Ziffer „0“ und die LED-Kontrollleuchte für Zeiteinstellung leichtet auf. Mit den Wahltasten oder können Sie nun die Betriebsdauer im Bereich 1 - 30 Minuten in 1-Minuten-Intervallen und im Bereich 30 –...
-
Seite 21: Reinigung
7. Reinigung WARNUNG! Trennen Sie das Gerät vor der Reinigung von der Strom- versorgung (Netzstecker ziehen!). Lassen Sie das Gerät abkühlen. Verwenden Sie zur Reinigung des Gerätes keinen Druckwasserstrahl! Achten Sie darauf, dass kein Wasser in das Gerät eindringt. VORSICHT! Verwenden Sie zur Reinigung niemals grobe oder scheuernde Reinigungs- mittel, diese können die Oberfläche des Gerätes beschädigen. -
Seite 22: Mögliche Funktionsstörungen
8. Mögliche Funktionsstörungen Wenn am Gerät Funktionsstörungen auftreten und in der Digitalanzeige Fehlercode angezeigt werden, prüfen Sie anhand folgender Tabelle, ob sich diese Störungen beheben lassen, bevor Sie einen Kundendienst benachrichtigen oder Händler kontaktieren. Fehler- Ursache Lösung code Kein Kochgeschirr oder ... -
Seite 23: Entsorgung
Elektroaltgeräte müssen fachgerecht verwertet und entsorgt werden, um Auswir- kungen auf die Umwelt zu vermeiden. Trennen Sie das Gerät von der Netzversorgung und entfernen Sie das Netzanschlusskabel vom Gerät. Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax: +49 5258 971-120 33154 Salzkotten...
