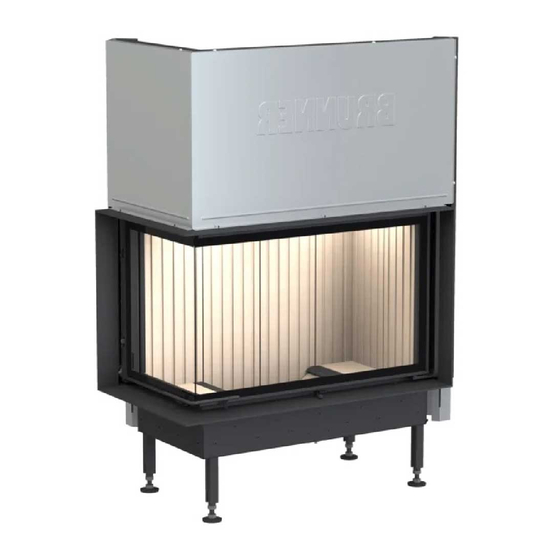

Brunner BKH 5.0 Eck Aufbauanleitung

Vorschau ausblenden Andere Handbücher für BKH 5.0 Eck:

Aufbauanleitung (120 Seiten)

Inhalt

Seite von 88

/ 88
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Aufbauanleitung

BKH 5.0 Eck

50-82-42

Inhaltsverzeichnis

Inhaltszusammenfassung für Brunner BKH 5.0 Eck

Seite 2: Inhaltsverzeichnis
Einbau: Katalysator....................40 Einbau: Umlenkung - Feuerraum................44 Varianten Wärmetauscher..................55 10.1 Anschluss mit Katalysator......................55 10.2 Anschluss ohne Katalysator......................56 10.3 Gusshaube...........................62 10.4 Wärmetauscherringe Guss......................65 10.5 Wärmetauscher MAS........................74 Entsorgung........................79 Technische Daten....................Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 3: Grundsätzliches
Ofenbau. (https://www.brunner.de/produktdownloads/kacheloefen-kamine/allge- meine-hinweise-fuer-den-aufbau_de.pdf) laden können. SICHERHEITSTECHNISCHE HINWEISE Feuerstätten dürfen Sie nur in Räumen und an Stellen aufstellen, bei denen nach Lage, baulichen Umstän- den und Nutzungsart Gefahren nicht entstehen. © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 4: Verwendete Symbole
Tod führen kann, wenn diese Gefährdung nicht vermieden wird. VORSICHT Es besteht eine Gefahr mit geringem Risiko, die zu einer leichten oder mittleren Verletzung führen kann, wenn diese Gefährdung nicht vermieden wird. Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 5 ACHTUNG Es besteht die Gefahr, dass die Nichtbeachtung der damit gekennzeichneten Hinweise zur Fehlfunktion oder Beschädigung der betreffenden Anlage und deren verbundenen Geräten führen kann. HINWEIS Zusätzliche hilfreiche Informationen © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 6: Lieferumfang Bkh Eck 50-82-42
LIEFERUMFANG BKH ECK 50-82-42 BKH Eck 50-82-42 mit Schiebetür - links bzw. rechts - Anbaurahmen 60 mm Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 7: Luftanschlussbox ⌀ 125 Mm Mit Eos / Eas
BKH 5.0 Eck 50-82-42 STL handbedient mit Glaskeramik beschichtet (GKB) Feuerraumauskleidung HK028002-05 Schamotte (FR) BKH 5.0 Eck 50-82-42 STL für EAS/EOS mit Glaskeramik (GK) Feuerraumauskleidung Schamotte (FR) HK028002-02 BKH 5.0 Eck 50-82-42 STL für EAS/EOS mit Glaskeramik beschichtet (GKB) Feuerraumauskleidung...
Seite 8: Katalysator (Optional)
Katalysator könnte dadurch zerstört werden! Katalysator Montagewerkzeug Info Dieser Katalysator ist geeignet für alle BKH - Geräte (mit Drehtür, mit Schiebetür, Tunnel, mit Gusskuppel, mit Wärmetauscher-Gussringe, mit MAS). Dieser Katalysator kann auch nachgerüstet werden. Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 9: Luftanschluss-Box (Optional)
Schraube zur Fixierung der jeweiligen Klemmplatte Klemmplatte für Fixierung der externen Verbrennungsluftlei- tung seitlich Klemmplatte Boden für Fixierung der externen Verbren- nungsluftleitung am Boden *beide Klemmplatten werden geliefert, jedoch nur die zutreffende wird verwendet. © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 10: Sicherheitsabstände Bkh Eck
Ersatzdämmstoff Calziumsilikat (Promasil 950-KS) Strahlungsbereich Hitzeschutzblech (Zubehör) nicht brennbarer Bodenbelag / Bodenschutzplatte Alle Angaben in cm Bei der Ausführung der Abgasanlage und des Abgasrohres sind die nationalen Normen und Brandschutzvorgaben zu beachten Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 11 Ersatzdämmstoff Calziumsilikat (Promasil 950-KS) Strahlungsbereich Hitzeschutzblech (Zubehör) nicht brennbarer Bodenbelag / Bodenschutzplatte Alle Angaben in cm Bei der Ausführung der Abgasanlage und des Abgasrohres sind die nationalen Normen und Brandschutzvorgaben zu beachten © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 12: Aufstellen
Solange sich das Gerät auf der Holzpalette befindet, kann er mit einem Hubkarren oder Stapler, wie üblich, transportiert werden. TRANSPORTSICHERUNGEN ENTFERNEN 6.1.1 VARIANTE BKH ECK ST (SCHIEBETÜR) Entfernen Sie die Transportsicherung! Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 13: Heizkamin Aufstellen
HEIZKAMIN AUFSTELLEN Zusammengefasste Informationen: BKH mit Drehtür Arbeitsschritte: © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 16: Variante Mit Externem Verbrennungsluftanschluss
VARIANTE MIT EXTERNEM VERBRENNUNGSLUFTANSCHLUSS Vorbereitende Arbeiten Arbeitsschritte: Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 17 Aluxflex an 3 seitlichen Teilen (S) und auch aus den Boden (B) möglich. Wenn Sie eine Entscheidung getroffen haben, bre- chen Sie das passende Teil aus und machen die An- schlüsse der Zuluftführung. © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 18: Bodenanschluss (B)
6.3.1 BODENANSCHLUSS (B) Abb. 2: Zusammengefasste Informationen Arbeitsschritte: Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 24: Seitlicher Anschluss Bkh Eck
6.3.2 SEITLICHER ANSCHLUSS BKH ECK Abb. 3: Zusammengefasste Informationen Arbeitsschritte: Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 29: Variante Mit Eas Bzw. Eos
VARIANTE MIT EAS BZW. EOS R / L R / L Abb. 4: Zusammengefasste Informationen © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 30: Software-Version
Mechanik, ist die Steuerung (EAS / EOS) vor Arbeitsbeginn von der Versorgungsspannung (230VAC) zu trennen und warten Sie ab bis der Antrieb über die Batterie der Steuerung vollkommen aufgefahren ist (maximale Laufzeit 2 Minuten). Arbeitsschritte: Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 31 Elektrischer Anschluss herstellen Varianten: Kabelführung rechts bzw. links Abb. 6: Kabelführung links Abb. 5: Kabelführung rechts © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 36 Varianten Kabelführung - Thermoelement: rechts bzw. links rechts: links: Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 39 Variante: Thermoele- ment rechts Variante: Thermoele- ment links © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 40: Einbau: Katalysator
EINBAU: KATALYSATOR Abb. 7: Zusammengefasste Informationen Katalysator 2a+2b Montagewerkzeug Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 44: Einbau: Umlenkung - Feuerraum
EINBAU: UMLENKUNG - FEUERRAUM Zusammengefasste Informationen: Stützpunkte für die Umlenkplatten : Montage - detailliert: Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 55: Varianten Wärmetauscher
VARIANTEN WÄRMETAUSCHER 10.1 ANSCHLUSS MIT KATALYSATOR Montage Katalysator: siehe " Einbau: Katalysator" © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 56: Anschluss Ohne Katalysator
10.2 ANSCHLUSS OHNE KATALYSATOR Mögliche Varianten des Anschlusses für den Abgang der Abgase Position: Gusshaube - Um- lenkplatte Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 57 Beispiele für Position Umlenkplatte : Anschlussvariante für Abgase: 1) Beispiel A: mit drehbarer Gusskuppel - nach hinten - senkrecht 2) Beispiel B: mit drehbarer Gusskuppel - nach hinten - waagrecht © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 58 3) Beispiel C: mit drehbarer Gusskuppel - links - senkrecht bzw. waagrecht Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 59 4) Beispiel D: mit drehbarer Gusskuppel mit Wärmetauscherring - nach hinten - senkrecht bzw. waag- recht Prinzip der Abgasführung bei Wärmetauscherringe © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 61 5) Beispiel F: mit drehbarer Gusskuppel mit Wärmetauscherringe Guss - nach links senkrecht bzw. waagrecht © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 62: Gusshaube
10.3 GUSSHAUBE Abgang senkrecht Abgang waagrecht INFO Umbau: siehe Beiblatt - Gusshaube Zusammengefasste Informationen: Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 65: Wärmetauscherringe Guss
10.4 WÄRMETAUSCHERRINGE GUSS Abb. 8: Zusammengefasste Informationen © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 74: Wärmetauscher Mas
10.5 WÄRMETAUSCHER MAS Abb. 9: Zusammengefasste Informatio- Arbeitsschritte: Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 79: Entsorgung
Elektrische und elektronische Bauteile sind als Elektroschrott zu entsorgen. Schamotteauskleidungen müssen als Sondermüll entsorgt werden. Dämm- und Isoliermaterialien des Heiz- bzw. Kamineinsatzes in einem geschlossenen Behälter auf einer da- für zugelassenen Reststoffdeponie entsorgen. © 2023 Brunner GmbH Aufbauanleitung BKH Eck 50-82-42 green (1.1)
Seite 80 Bitte senden Sie gebrauchten Katalysatoren an folgende Adresse zum Recycling ein: Blue Fire GmbH Industriestr. 5 D-26683 Saterland-Ramsloh Vielen Dank für Ihre Unterstützung, für die Schonung der Umwelt und der Ressourcen. Aufbauanleitung BKH Eck 50-82-42 green (1.1) © 2023 Brunner GmbH...
Seite 81: Maßblätter - Bkh Eck 50-82-42 Green Schiebetür
Maßblätter - BKH Eck 50-82-42 green Schiebetür Ø125 Ø180 /200 1039 … links mit Anbaurahmen und Gusskuppel Stand: 2023-07-25...
Seite 82 Maßblätter - BKH Eck 50-82-42 green Schiebetür Ø125 Ø180 /200 1039 … rechts mit Anbaurahmen und Gusskuppel Stand: 2023-07-25...
Seite 83 Maßblätter - BKH Eck 50-82-42 green Schiebetür Ø125 Ø180/200 1039 … links mit Anbaurahmen und MAS Stand: 2023-07-25...
Seite 84 Maßblätter - BKH Eck 50-82-42 green Schiebetür Ø125 Ø180/200 1039 … rechts mit Anbaurahmen und MAS Stand: 2023-07-25...
Seite 85 Maßblätter - BKH Eck 50-82-42 green Schiebetür Ø125 Ø180 /200 1039 … links mit Anbaurahmen und Wärmetauscherringe Guss + Gusskuppel Stand: 2023-07-25...
Seite 86 Maßblätter - BKH Eck 50-82-42 green Schiebetür Ø125 Ø180 /200 1039 … rechts mit Anbaurahmen und Wärmetauscherringe Guss + Gusskuppel Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2023-07-25...
Seite 87: Planung Und Einbau - Bkh Eck 50-82-42 Green Schiebetür
Planung und Einbau - BKH Eck 50-82-42 green Schiebetür Geprüft nach EN 13229 W EN 13229 WA Werte bei Betriebsweise Nennleistung Speicherbetrieb Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Feuerungsleistung Abgasmassenstrom Abgastemperatur nach Gusskuppel °C 4 x Wärmetauscherringe Guss + Gusskuppel °C 5 x Speicherringe MAS inkl.
Seite 88 Produktdatenblatt nach (EU) 2015/1186: Name oder Warenzeichen des Lieferanten: Ulrich Brunner GmbH Modellkennung: BKH 5.0 Eck 50-82-42 green STL Energieeffizienzklasse: Direkte Wärmeleistung: 10,0 kW Indirekte Wärmeleistung: N.A. kW Energieeffizienzindex: Brennstoff-Energieeffizienz (bei Nennwärmeleistung): 84,0 % Brennstoff-Energieeffizienz (bei Mindestlast): N.A. % Besondere Vorkehrungen:...
