4. Die Montage des Modells / The Assembly /
L'assemblaggio

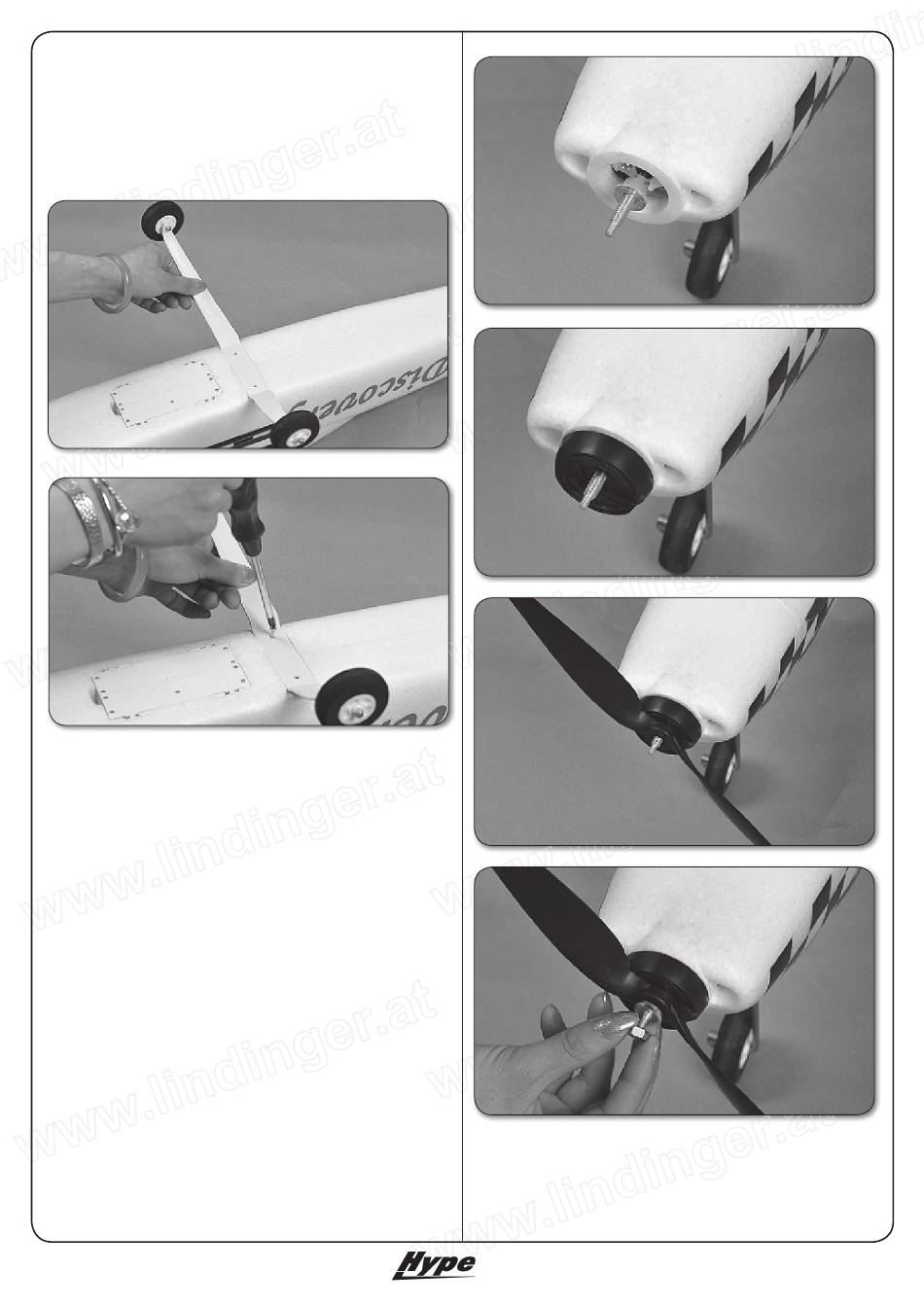

Nehmen Sie den Rumpf zur Hand und montieren Sie das
Hauptfahrwerk mit den Schrauben M3x16mm. / Take the
fuselage and install the main landing gear with the screws
M3x16mm. / Montare il carrello sulla fusoliera con viti
M3x16 mm.
Setzen Sie den Luftschraubenmitnehmer auf die Motor-
welle. Montieren Sie anschließend die Spinner-Rückplatte,
die Luftschraube, Unterlegscheibe und Luftschrauben-
mutter. Ziehen Sie die Mutter sorgfältig fest, um ein Lösen
der Luftschraube auszuschließen. Abschließend wird die
Spinnerkappe mit zwei Schrauben M2,5x8mm. / Put the
propeller joint on the motor. Afterthat attach the spinner
plate and the propeller with the washer. Secure the pro-
peller nut safely! At the end install the spinner cap with
the screws M2,5x8mm. / Montare il trascinatore dell'elica
sull'albero motore. Poi montare il piattello dell'ogiva,
l'elica, la rondella e il dado dell'elica. Serrare bene il dado.
Poi montare l'ogiva con due viti M2,5x8 mm.
Seite 8
Modellbau Lindinger GmbH
e-Mail: office@lindinger.at
e-Mail: office@lindinger.at
www.lindinger.at
Best.-Nr. / Item-No. / art. 022-2080x & 022-2081x
