Info über diese Aufgabe

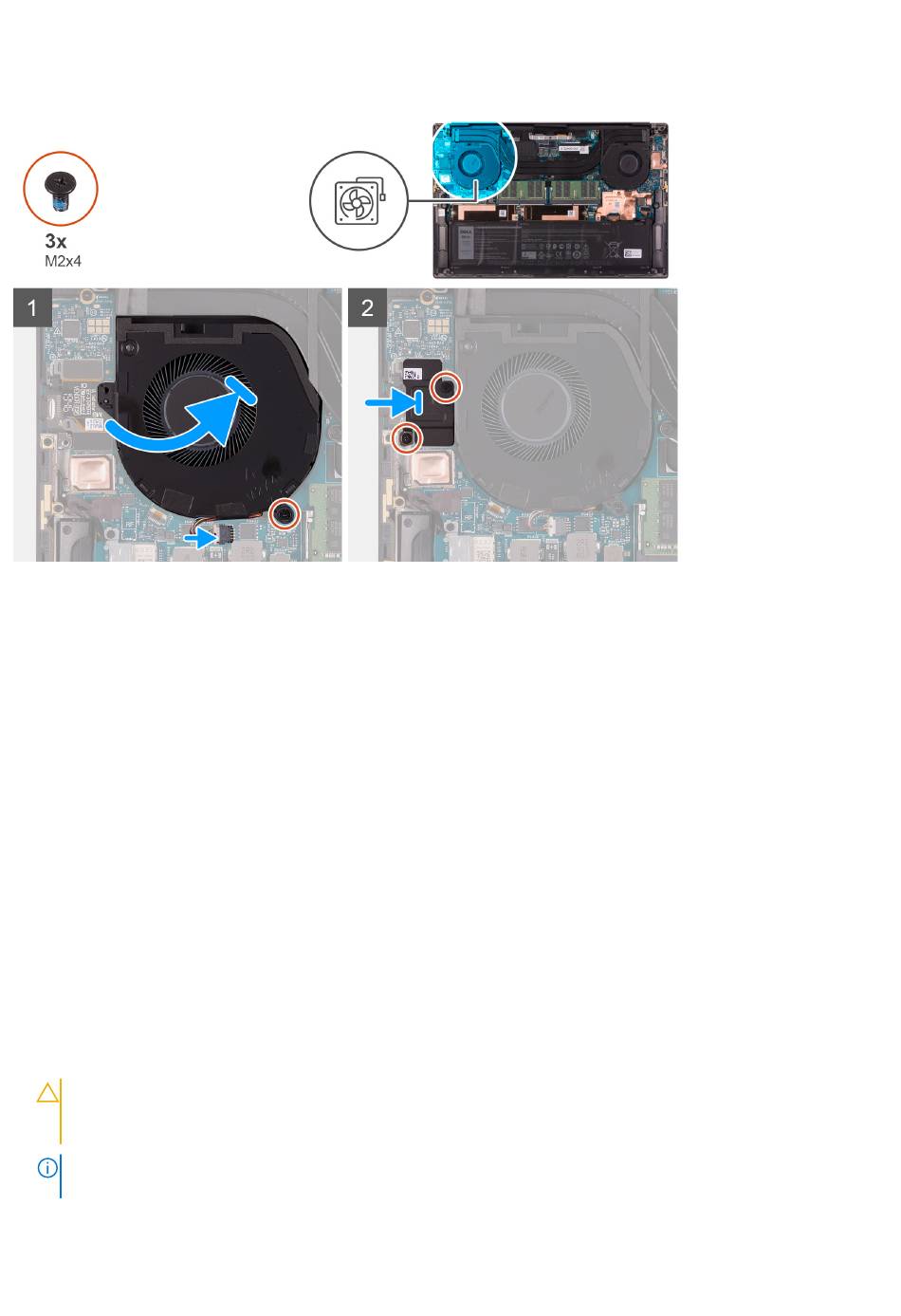

Die nachfolgenden Abbildungen zeigen die Position des rechten Lüfters und stellen das Installationsverfahren bildlich dar.
Schritte
1. Schieben Sie den rechten Lüfter unter den Kühlkörper und richten Sie die Schraubenbohrung am Lüfter an der Schraubenbohrung der
Handauflagen- und Tastaturbaugruppe aus.
2. Bringen Sie die Schraube (M2x4) wieder an, mit welcher der rechte Lüfter an der Systemplatine befestigt wird.
3. Schließen Sie das Kabel des rechten Lüfters an der Systemplatine an.
4. Richten Sie die Schraubenbohrungen an der Halterung der E/A-Platine mit den Schraubenbohrungen des rechten Lüfters und der
Systemplatine aus.
5. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen die Halterung der E/A-Platine am rechten Lüfter und der Handauflagen-
und Tastaturbaugruppe befestigt wird.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
Kühlkörper
Kühlkörper entfernen
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der
Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert
werden.
ANMERKUNG: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie
ihn berühren.
2. Entfernen Sie die Bodenabdeckung.
30 Entfernen und Einbauen von Komponenten
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
