PinLED 10007 Einbauanleitung Seite 3

IT
Istruzioni di installazione per questo
Set display PinLED 10007
Prima di iniziare l'installazione del nuovo set di display
PinLED, controllare il contenuto della confezione.

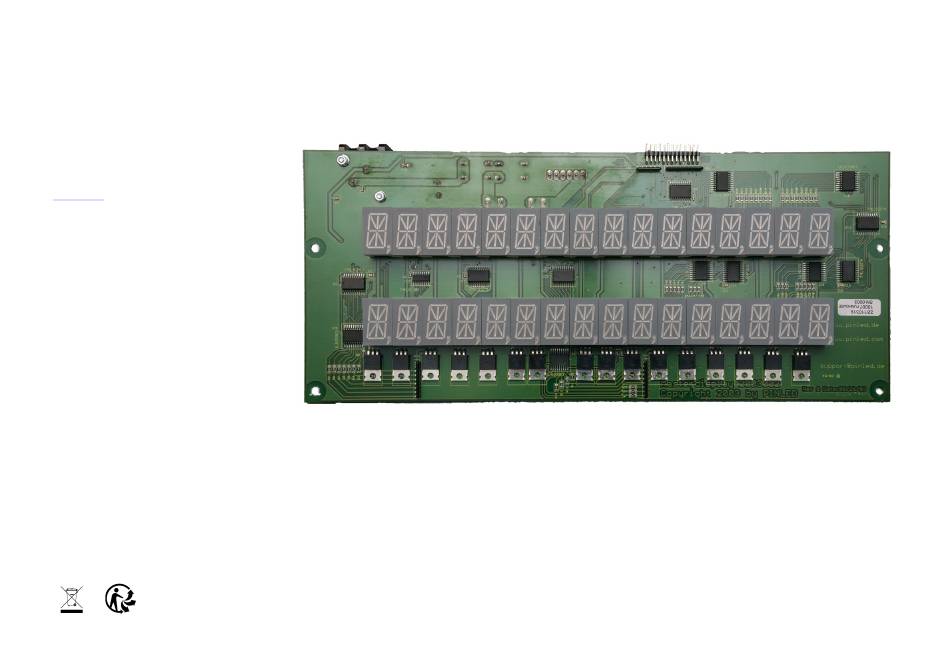

1. Il nuovo display PinLED
2. Quattro distanziatori in plastica
3. Connettore di alimentazione con cavo e due
pressacavi
4. Questa guida
ATTENZIONE: Leggere attentamente queste istruzioni prima
di iniziare l'installazione. Lavorare sul dispositivo solo quando
la spina di alimentazione è scollegata. Se non sei sicuro, chiedi
prima a una persona competente per i lavori elettrici.
Per la conversione è necessario solo un cacciavite Phillips di
medie dimensioni. Se hai domande sulla conversione al nuovo
display PinLED, puoi contattarmi all'indirizzo
support@pinled.de. Ti contatterò quindi per risolvere eventuali
problemi. Se osservi i seguenti punti, la conversione sarà rapida
e sicura.
1. Estrarre la spina di alimentazione.
2. Rimuovere il pannello di vetro della scatola
posteriore e riporlo in un luogo sicuro.
3. Apri la porta della testiera.
4. Appoggiare il pannello del display/altoparlante sulla
lastra di vetro della superficie di gioco.
5. Scollegare i collegamenti dei cavi dal vecchio
display. I due cavi di alimentazione con connettori
J306 e J307 non sono più necessari. Puoi lasciarli sul
retro della scatola posteriore.
6. Rimuovere il vecchio display. Le quattro viti di
fissaggio serviranno successivamente per avvitare il
nuovo display PinLED.
7. Posizionare il display PinLED. Posizionare i quattro
distanziatori in dotazione sotto i fori delle viti e
fissare il display con le quattro viti.
8. Ricollegare il cavo a nastro. Non puoi confondere le
spine! Prestare attenzione al filo rosso sul cavo a
nastro. Punta a sinistra sul tabellone e in basso
sulla scheda CPU.
9. Collegare il cavo di alimentazione in dotazione alla
scheda PinLED. Le due estremità libere del cavo
sono anche collegate al lato CA dell'alimentatore a
+5 volt. Per fare ciò, collegare i due cavi rossi
all'avvolgimento 9 volt AC del trasformatore
utilizzando i morsetti di collegamento dei cavi
forniti. Il posto migliore per questo è il J101 sulla
scheda driver. Il connettore si trova sul lato destro
del circuito stampato. È la più bassa delle tre
ciabatte. Le due estremità rosse del cavo di
alimentazione PinLED sono collegate ai due cavi di
alimentazione rossi con i due pressacavi. L'ordine
non ha importanza. Basta collegare un cavo rosso a
ciascun cavo di alimentazione rosso.
10. Reinstallare la cornice dell'altoparlante.
11. Richiudere lo sportello superiore.
12. Reinserire il pannello di vetro della scatola
posteriore.
13. Inserire la spina di alimentazione.
14. Accendi il dispositivo e inizia a giocare.
IT Secondo la direttiva europea RAEE, i dispositivi elettrici ed elettronici non possono essere smaltiti con i rifiuti domestici. In qualità di consumatore, sei tenuto ai sensi dell'ElektroG a restituire gratuitamente i dispositivi elettrici ed elettronici al termine della loro vita utile ai
punti di raccolta pubblici istituiti a tale scopo o al punto vendita. I dettagli sono regolati dalla rispettiva legge statale. Il simbolo sul prodotto, le istruzioni per l'uso o la confezione si riferiscono a queste disposizioni. Con questo tipo di riciclaggio di vecchi dispositivi dai un
importante contributo alla protezione del nostro ambiente.
Ó Copyright 2023 by PinLED
