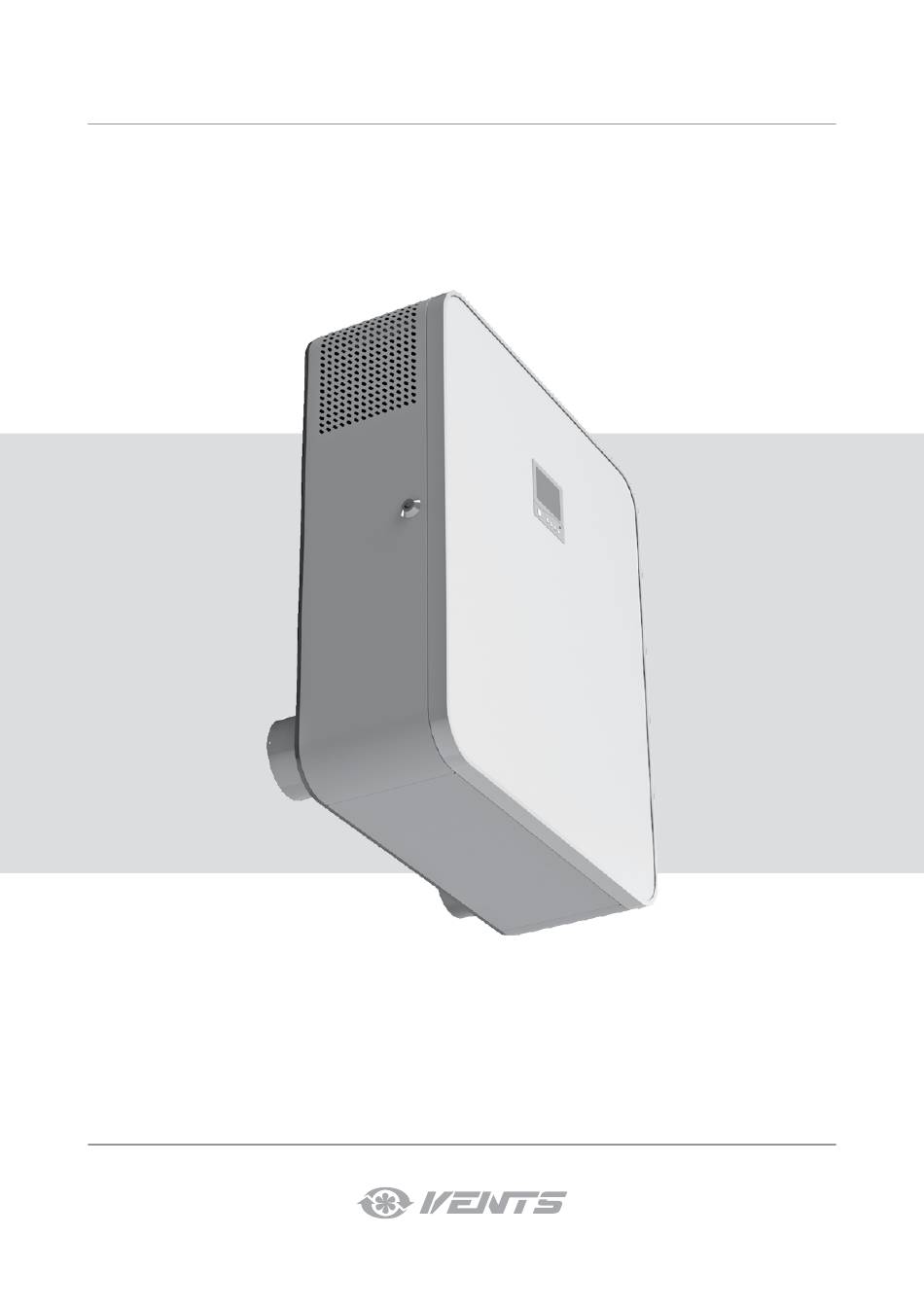

- Seite 1 BETRIEBSANLEITUNG MICRA 100 Lüftungsanlage...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts MICRA 100 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
Befestigungssatz 1 St. Magnetisches Blatt 1 St. Schlüssel 1 St. Stutzen 1 St. Verpackung 1 St. BEZEICHNUNGSSCHLÜSSEL MICRA 100 E ERV Bezeichnungsbeispiel: Serie Lüftungsanlage Nennförderleistung, m Heizregister _: ohne Heizregister E: Vorheizung Typ des Wärmetauschers _: standardmäßig ERV: Enthalpiewärmetauscher www.ventilation-system.com... -
Seite 5: Technische Daten
TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. Die Taupunkttemperatur der beförderten Luft muss 2-3 °C unter der Temperatur der Gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des Gehäuses bilden kann. -
Seite 6: Bauart Und Funktionsweise
Heizkosten. • Die Lüftungsanlagen MICRA 100 E sind mit einem Zuluft-Vorheizregister mit automatischer Überhitzungsschutz ausgestattet. Das Vorheizregister befindet sich vor dem Wärmetauscher und dient dem Frostschutz des Wärmetauschers. Wenn die Zulufttemperatur unter -3 °C sinkt, wird das Elektro-Heizregister zum Vorheizen aktiviert, damit die durchschnittliche Fortlufttemperatur nach dem Wärmetauscher nicht unter +5 °C fällt. -
Seite 7: Montage Und Betriebsvorbereitung
• Bei den Modellen MICRA 100 ohne Zuluftvorheizung ist der Frostschutz des Wärmetauschers durch eine Absenkung der Lüftungsstufe gemäß den von den Sensoren gemessenen Ablufttemperaturen gewährleistet. Der Abluftventilator läuft mit maximaler Lüftungsstufe. • Die Temperaturdifferenz des Zu- und Abluftstroms beim Betrieb der Lüftungsanlage mit dem Wärmetauscher aus Polystyrol führt zur Kondensatbildung. -
Seite 8: Bohrschablone Für Die Befestigungslöcher
MICRA 100 Bohrschablone für die Befestigungslöcher ZUSÄTZLICHES LOCH! NUR AUF VERLANGEN DES KUNDEN BOHREN! ZUSÄTZLICHES LOCH! NUR AUF VERLANGEN DES KUNDEN BOHREN! Bohrung mit Ø 120 mm für ein Lüftungsrohr Bohrung mit Ø 120 mm für ein Lüftungsrohr mit Ø 100 mm. Den Spalt zwischen der Wand und mit Ø... -
Seite 9: Die Schablone Abnehmen Und Die Kernlöcher Für Die Lüftungsrohre Mit
2.1. Die Schablone abnehmen und die Kernlöcher für die Lüftungsrohre mit Ø 120 mm bohren. Montage Lüftungsanlage Zweitraumanschluss ein Loch für den Anschlussbogen und die Verlegung des Luftkanals in der Wand vorbereiten. Der Anschlussbogen und die Luftkanäle sind als Zubehörteile erhältlich. Die Löcher für die Befestigung der Lüftungsanlage mit Ø... - Seite 10 MICRA 100 Einsetzen eines zusätzlichen Abluftstutzens: Entfernen Sie den Stopfen an der Rückseite des Gerätes. Hierzu Schrauben herausdrehen, Verschlussstopfen abnehmen und an dessen Stelle den Stutzen mit den Schrauben fixieren. 6. WARNUNG! Installieren Kondensatvorwärmer, bevor Sie die Anlage an der Wand befestigen (siehe Betriebsanleitung des Elektro-Heizgeregisters).
-
Seite 11: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. -
Seite 12: Steuerung
MICRA 100 STEUERUNG Die Lüftungsanlage wird über das Bedienfeld auf dem Gehäuse der Lüftungsanlage und der Fernbedienung gesteuert. Wand-Bedienfeld Fernbedienung Ein-/Ausschalten Lüftungsstufe 2 der Lüftungsanlage Lüftungsstufe 3 Lüftungsstufe 1 : 88 Erhöhung Absenkung des des Temperatursollwerts Temperatursollwerts TIMER ON des Nachheizregisters*... -
Seite 13: Zuluftnachheizung
3. Zeitschalter Bei der Aktivierung des Zeitschalters schalten die Ventilatoren auf die hoche Lüftungsstufe um und kehren nach einer festgelegten Zeit bis 60 Minuten wieder in die vorherige Lüftungsstufe zurück. Die Ein-/Ausschaltung der Zeitschaltuhr geht wie folgt: • Zur Aktivierung des Zeitschalters die Taste gedrückt halten und dann drücken. -
Seite 14: Datum- Und Zeiteinstellung
MICRA 100 Zurücksetzen der Werkseinstellungen: den Lüftungsstufe-Einstellmodus aufrufen und die Tasten gleichzeitig für 3 Sekunden gedrückt halten. Lüftungsstufe-Werkeinstellungen: Lüftungsstufe 1 — 30 % Lüftungsstufe 2 — 60 % Lüftungsstufe 3 — 100 % 7. Anzeige der Sensorergebnisse Zur Anzeige der Daten von angeschlossenen Sensoren die Lüftungsanlage ausschalten, auf dem Bedienfeld gleichzeitig für 3 Sekunden gedrückt halten. -
Seite 15: Einstellung Des Zeitgesteuerten Betriebs
11. Einstellung des zeitgesteuerten Betriebs Es gibt vier Einträge für jeden Wochentag, welche die Umschaltungszeit auf eine bestimmte Lüftungsstufe bestimmen und das Heizregister ein- und ausschalten. • Zugang zu den Einstellungen des zeitgesteuerten Betriebs: die Lüftungsanlage mit der Taste auf dem Bedienfeld oder mit der Taste auf der Fernbedienung ausschalten. -
Seite 16: Wartungshinweise
MICRA 100 12. Alarme Im Falle einer Alarmmeldung schaltet die Lüftungsanlage ab und das Display des Bedienfeldes zeigt die Alarmanzeigen. Die Alarmliste ist in der Tabelle angegeben. Temperatursensor-Alarm Abbruch des Frostschutz-Temperatursensors ALARM ANZEIGE ABHILFE Fehlfunktion des Außentemperatursensors Kontaktieren Sie den Kundendienst. -
Seite 17: Störungsbehebung
3. Pflege der Ventilatoren (1-mal pro Jahr) Auch wenn Sie die Filter regelmäßig reinigen, kann etwas Staub in die Ventilatoren gelangen und somit die Förderleitung der Lüftungsanlage vermindern. Die Ventilatoren mit einem Tuch oder einer weichen Bürste reinigen. Reinigung mit Wasser, Schleifmitteln, scharfen Gegenständen oder Chemikalien ist nicht gestattet. -
Seite 18: Herstellergarantie
MICRA 100 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 19: Abnahmeprotokoll
Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät MICRA 100 ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen. Firmenname Anschrift Telefon... - Seite 20 V73-4DE-07...
