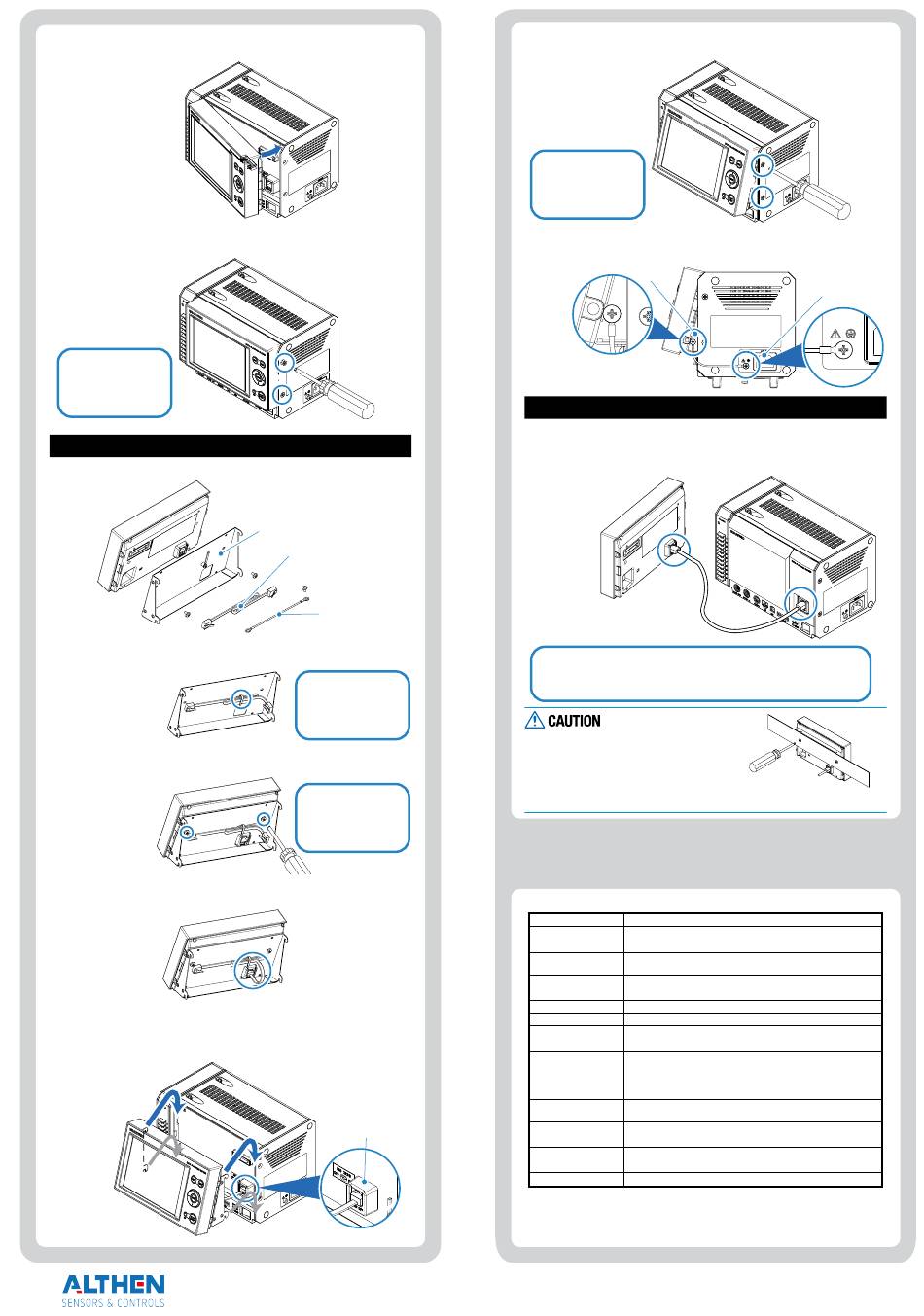

4. Verbinden Sie die Bildschirmeinheit mit der Modul-Steckverbindung
und setzen Sie sie an die Zentraleinheit an.
5. Drehen Sie die Befestigungsschrauben an der Zentraleinheit
(2x seitlich) ein.
Das empfohlene
Anzugsdrehmoment
beträgt:
4 kgf cm (0,4 Nm)
B. Montage mithilfe des Verstellrahmens
(Nach Entfernen der vorderen Abdeckung der Zentraleinheit)
1. Fixieren Sie das Monitor-Anschlusskabel mit der Klammer am
Verstellrahmen.
2. Befestigen Sie die Bildschirmeinheit mit den beiliegenden
Befestigungsschrauben (2x) am Verstellrahmen.
2
2
3. Schließen Sie den Stecker des Monitor-Anschlusskabels an den
Monitor-Eingangsanschluss der Bildschirmeinheit an.
4. Schließen Sie das Monitor-Anschlusskabel an den Monitor-
Ausgangsanschluss der Zentraleinheit an und drücken Sie die
4 Führungsstifte am Verstellrahmen in die entsprechenden
Öffnungen an der Zentraleinheit.
Dieselstraße 2
1
1
2
2
Verstellrahmen
Monitor-Anschlusskabel
(40 cm)
Erd-/Massekabel
So falten, dass ca. 25 cm
zwischen Monitor-
Anschlusskabel und
Steckverbindung frei bleiben.
Das empfohlene
Anzugsdrehmoment
1
1
beträgt:
4 kgf cm (0,39 Nm)
Monitor-Ausgangsanschluss
65779 Kelkheim
|
5. Drehen Sie die Befestigungsschrauben an der Zentraleinheit
(2x seitlich) ein.
Das empfohlene
Anzugsdrehmoment
beträgt:
4 kgf cm (0,4 Nm)
6. Befestigen Sie das Erd-/Massekabel an der Zentraleinheit
(GND-Anschluss), verwenden Sie dazu die Befestigungsschrauben
am Verstellrahmen.
* Wenn das Massekabel nicht
angeschlossen wird, funktioniert das
Gerät ggf. nicht ordnungsgemäß.
C. Installation mit Verlängerungskabel
(Nach Anbringen der vorderen Abdeckung der Zentraleinheit)
1. Verbinden Sie den Monitor-Ausgangsanschluss der Zentraleinheit
über ein handelsübliches LAN-Kabel mit dem Monitor-
Eingangsanschluss an der Bildschirmeinheit.
Beachten Sie die technischen Daten des verwendeten LAN-Kabels.
[Technische Daten LAN-Kabel]
Typ: ungekreuzt; Kategorie: CAT5 oder höher; Kabellänge: max.10 m
- Befestigen Sie die Bildschirmeinheit
an einem Brett o. ä.
- Schließen Sie kein LAN-Kabel an den
Monitor-Eingangsanschluss der Bildschirmeinheit und den
LAN-Anschluss der GL7000-Zentraleinheit an
3 Technische Daten
Technische Daten GL7-DISP (Bildschirmeinheit)
Position
Anzeige
Bediensystem
Touchpanel
Zeichendarstellung
Beleuchtung
Lebensdauer Hinter-
grundbeleuchtung
Inhalt der Anzeige
Anschlusskabel
(für Verlängerung)
Zubehör
Außenabmessungen
[B! T! H] (ca.)
Gewicht
Da das Touchpanel kapazitiv arbeitet, reagiert es nicht auf Stifteingaben.
* Die Bedienung mit einem scharfkantigen Gegenstand kann Kratzer verursachen und das
Touchpanel beschädigen.
* Touchpanel nicht mit nassen Händen berühren.
+49 (0)6195 70060
|
|
1
1
2
2
Verstellrahmen
Angaben
•5,7 " TFT-LCD-Farbdisplay
(VGA: 640 x 480)
Kapazitives Touchpanel und Tastensteuerung
* Aktivierung fast aller Funktionen über Touchpanel oder Tasten
Eingabeverfahren: Finger; Lebensdauer: ca. 50 Mio Tasteingaben
*Abhängig von Einsatzbedingungen usw.
Japanisch, Engl., Franz., Deutsch, Chin. und Koreanisch
Bildschirmschoner-Funktion (10,30s, 1,2,5,10,30,60min)
50.000 Stunden (Reduzierung der Helligkeit auf 40 %),
abhängig von der Nutzungsumgebung
Signalverlauf + Digitalanzeige, Anzeige aller Signalverläufe,
Digital + Bedienfenster, X-Y-Darstellung
*Angabe von Kanalnummer und Anzeigekanal für digital vergrößerte
Darstellung des Digital- und Bedienfensters
LAN-Kabel (ungekreuzt, CAT5 oder höher, Länge max.10m)
* Bitte erwerben Sie eine handelsübliche Ausführung.
1 Verstellrahmen, 1 Monitor-Anschlusskabel 40 cm, 3 M4x6-
Schrauben 2 Flachkopfschrauben M4x10, 1 Massekabel
187 ! 34,5 ! 119 mm (ohne vorstehende Teile)
530 g (ohne Verstellrahmen)
www.althen.de
info@althen.de
|
Masseanschluss (GND)
