ALTHEN GL7-M Bedienungsanleitung

GL7-M
GL7000 Eingangsmodul
für Spannung und Temperatur
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Erwerb dieses GRAPHTEC- Produktes.
Dieses Gerät ist ein Messmodul. Zur Verwendung müssen Sie es an der
Zentraleinheit installieren.
Nachfolgend beschreiben wir die Vorbereitung und die Sicherheits-
vorkehrungen bei Messungen.
Lesen Sie zu Ihrer eigenen Sicherheit unbedingt den Abschnitt 4
„Hinweise zur maximalen Eingangsspannung".
Nähere Einzelheiten zur Bedienung finden Sie im Bedienungs-
handbuch auf der CD-ROM (im Lieferumfang der Zentraleinheit).
Überprüfen des Geräteäußeren
Überprüfen Sie nach dem Auspacken und vor dem ersten Gebrauch,
dass die Außenseite des Gerätes keine Schäden (Kratzer oder
Verschmutzungen) aufweist.
Überprüfen auf Vollständigkeit
• Bedienungsanleitung (dieses Heft): 1
Wenn Sie Mängel feststellen oder etwas fehlt, wenden Sie sich bitte
an den Fachhändler, bei dem Sie das Gerät erworben haben.
* Die Angaben in diesem Heft können ohne Vorankündigung geändert werden.

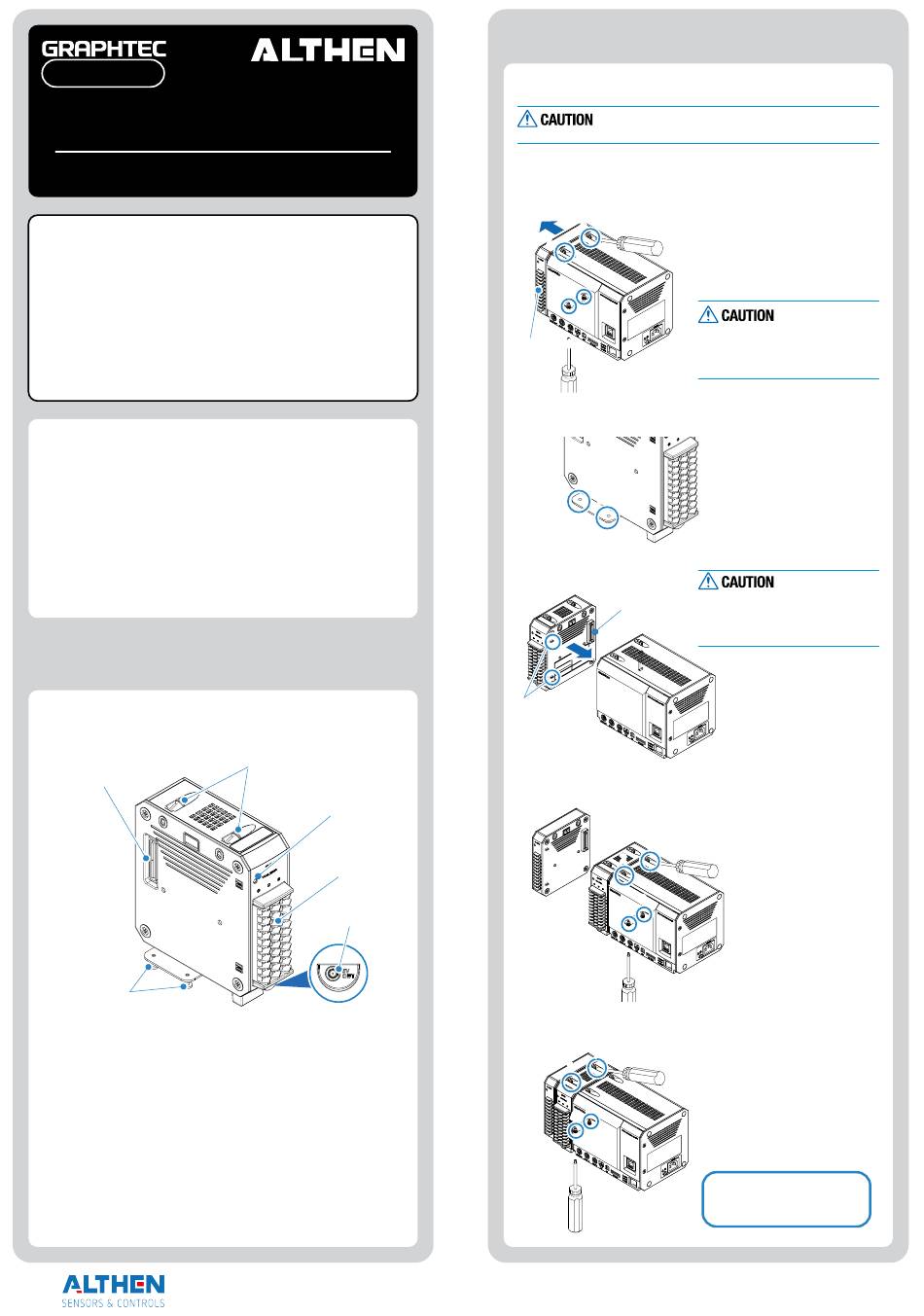

1 Bezeichnung der Geräteteile
Erläuterung der Geräteteile und Funktionen
2. Modul-Halteschrauben (oben)
1. Modul-Steckverbindung
4. Modul-Halteschrauben (unten)
1. Modul-Steckverbindung ...... für alle Modultypen
2. Modul-Halteschraube ....... für das angrenzende Modul. Um ein
(oben) Herunterfallen zu vermeiden, nicht vom Modul
lösen.
3. Power-LED ......................... leuchtet grün, wenn das Gerät einge- schaltet
ist und das Modul erkannt wurde.
4. Modul-Halteschraube ........ für das angrenzende Modul.
(unten)
5. Eingangsanschluss .............
Eingangsanschluss für analoge Messungen
(Analogsignal)
6. 5V-Ausgang ........................ Spannungsversorgung für den optionalen
Feuchtesensor B-530
Dieselstraße 2
GL7-M-UM-151 | © ALTHEN GmbH 2013, Version 2.02
3. Power-LED
5. Analogsignal-
eingangsanschluss
6. Ausgang 5 V
65779 Kelkheim
|
2 Installation
Hier wird das Befestigen des Moduls an der Zentraleinheit
beschrieben.
Vor dem Installieren oder Entfernen von Modulen muss die
Stromversorgung abgeschaltet werden.
1. Entfernen Sie die Halteschrauben (2x oben und 2x unten) und
schieben Sie das Alarmmodul parallel zur Zentraleinheit in
Pfeilrichtung.
3 3
4 4
1 1
2 2
Alarmmodul Alarmmodul
2. Entfernen Sie die beiden Befestigungsschrauben des
Eingangsmoduls für Spannung und Temperatur (2x unten)
1 1
2 2
3. Schieben Sie das Eingangsmodul parallel an die Zentraleinheit
heran und schließen Sie die Steckverbindung an.
Steckverbindung
Stift
4. Verbinden Sie Eingangsmodul und Zentraleinheit mit den
Schrauben (2x oben und 2x unten).
5. Installieren Sie auf die gleiche Weise das Alarmmodul am letzten
Modul und schrauben Sie es fest.
1 1
2 2
3 3
4 4
+49 (0)6195 70060
| |
(1) Entfernen Sie die beiden
Befestigungsschrauben unten.
(2) Lösen Sie die beiden
Sicherungsschrauben oben.
(3) Entfernen Sie das Alarmmodul.
Schieben Sie das Modul in Pfeil-
richtung. Wenn das Modul schräg
angesetzt wird, kann die Steck-
verbindung beschädigt werden.
Schieben Sie das Modul in Pfeil-
richtung. Wenn es schräg angesetzt
wird, können die Stifte beschädigt
werden.
1 1
2 2
3 3
4 4
Das empfohlene Schrauben-
Anzugsdrehmoment beträgt: 4
kgf cm (0,39 Nm).
www.althen.de info@althen.de
|
