ALTHEN GRAPHTEC GL7-HSV Bedienungsanleitung

GL7-HSV
GL7000 Eingangsmodul
für Highspeed-Spannung
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Erwerb dieses GRAPHTEC- Produktes.
Dieses Gerät ist ein Messmodul. Zur Verwendung müssen Sie es an der
Zentraleinheit installieren.
Nachfolgend beschreiben wir die Vorbereitung und die
Sicherheitsvorkehrungen bei Messungen.
Lesen Sie zu Ihrer eigenen Sicherheit unbedingt den Abschnitt 4
„Hinweise zur maximalen Eingangsspannung".
Nähere Einzelheiten zur Bedienung finden Sie im
Bedienungshandbuch auf der CD-ROM (im Lieferumfang der
Zentraleinheit).
Überprüfen des Geräteäußeren
Überprüfen Sie nach dem Auspacken und vor dem ersten Gebrauch,
dass die Außenseite des Gerätes keine Schäden (Kratzer oder
Verschmutzungen) aufweist.
Überprüfen auf Vollständigkeit
• Bedienungsanleitung (dieses Heft): 1
Wenn Sie Mängel feststellen oder etwas fehlt, wenden Sie sich
bitte an den Fachhändler, bei dem Sie das Gerät erworben haben.
* Die Angaben in diesem Heft können ohne Vorankündigung geändert werden.
1 Bezeichnung der Geräteteile
Erläuterung der Geräteteile und Funktionen
2. Modul-Halteschrauben (oben)
1. Modul-Steckverbindung
4. Modul-Halteschrauben (unten)
1. Modul-Steckverbindung .................
2. Modul-Halteschraube ..................
(oben)
3. Power-LED ....................................
4. Modul-Halteschraube ...................
(unten)
5. Analogsignaleingang ...................
Dieselstraße 2
GL7-HSV-UM-151
© ALTHEN GmbH 2013, Version 2.02
3. Power-LED
5. Analogsignaleingang
für alle Modultypen
Befestigungsschraube für das angren-
zende Modul. Um ein Herunterfallen zu
vermeiden, nicht lösen.
leuchtet grün, wenn das Gerät ein-
geschaltet und das Modul erkannt wird.
Befestigungsschraube für das
angrenzende Modul
Eingangsanschluss für analoge
Messungen
65779 Kelkheim
|

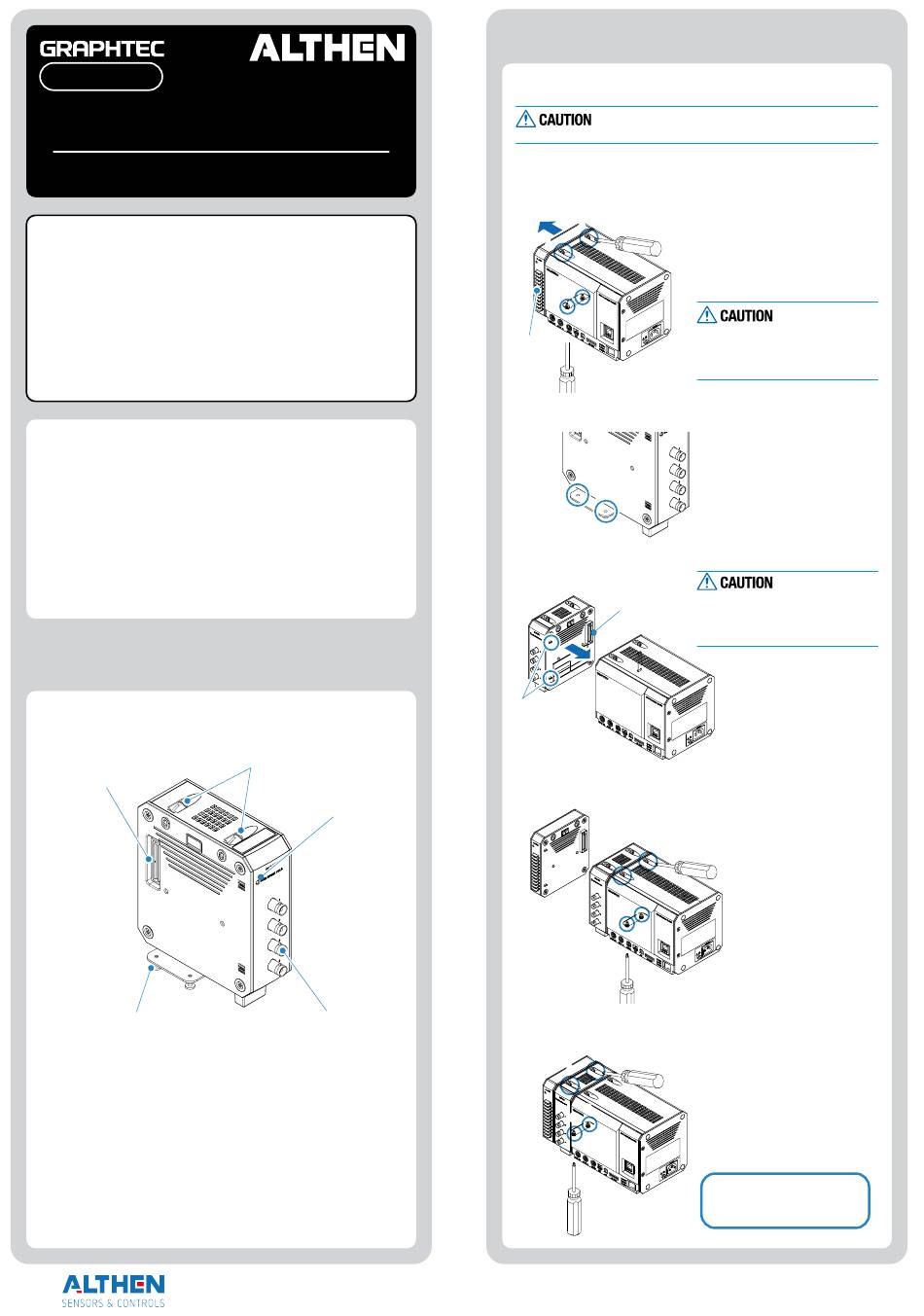

2 Installation
Hier wird das Befestigen des Moduls an der Zentraleinheit
beschrieben.
Vor dem Installieren oder Entfernen von Modulen muss die
Stromversorgung abgeschaltet werden.
1. Entfernen Sie die Halteschrauben (2x oben und 2x unten) und
schieben Sie das Alarmmodul parallel zur Zentraleinheit in
Pfeilrichtung.
3 3
4 4
1 1
2 2
Alarmmodul Alarmmodul
2. Entfernen Sie die Befestigungsschrauben des
Eingangsmoduls für Highspeed-Spannung (2x unten).
1 1
2 2
3. Schieben Sie das Eingangsmodul parallel an die Zentraleinheit
heran und schließen Sie die Steckverbindung an.
Steckverbinder
Stift
4. Verbinden Sie Eingangsmodul und Zentraleinheit mit den
Schrauben (2x oben und 2x unten).
5. Installieren Sie auf die gleiche Weise das Alarmmodul am letzten
Modul und schrauben Sie es fest.
1 1
2 2
3 3
4 4
+49 (0)6195 70060
| |
(1) Entfernen Sie die beiden
Befestigungsschrauben unten.
(2) Lösen Sie die beiden
Sicherungsschrauben oben.
(3) Entfernen Sie das Alarmmodul.
Schieben Sie das Modul in
Pfeilrichtung. Wird das Modul schräg
angesetzt, kann die Steckverbindung
beschädigt werden.
Schieben Sie das Modul in
Pfeilrichtung. Wird es schräg
angesetzt, können die Stifte
beschädigt werden.
1 1
2 2
3 3
4 4
Das empfohlene Schrauben-
anzugsdrehmoment beträgt:
4 kgf cm (0,39 Nm).
