ALTHEN GRAPHTEC GL7-L/P Bedienungsanleitung

GL7-L/P
GL7000 Eingangsmodul
für Logik/Impulse
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Erwerb dieses GRAPHTEC- Produktes.
Dieses Gerät ist ein Messmodul. Zur Verwendung müssen Sie es an der
Zentraleinheit installieren.
Nachfolgend beschreiben wir die Vorbereitung und die
Sicherheitsvorkehrungen bei Messungen.
Lesen Sie zu Ihrer eigenen Sicherheit unbedingt den Abschnitt 4
„Hinweise zur maximalen Eingangsspannung".
Nähere Einzelheiten zur Bedienung finden Sie im
Bedienungshandbuch auf der CD-ROM (im Lieferumfang der
Zentraleinheit).
Überprüfen des Geräteäußeren
Überprüfen Sie nach dem Auspacken und vor dem ersten Gebrauch,
dass die Außenseite des Gerätes keine Schäden (Kratzer oder
Verschmutzungen) aufweist.
Überprüfen auf Vollständigkeit
• Bedienungsanleitung (dieses Heft): 1
Wenn Sie Mängel feststellen oder etwas fehlt, wenden Sie sich bitte
an den Fachhändler, bei dem Sie das Gerät erworben haben.
*Die Angaben in diesem Heft können ohne Vorankündigung geändert werden.

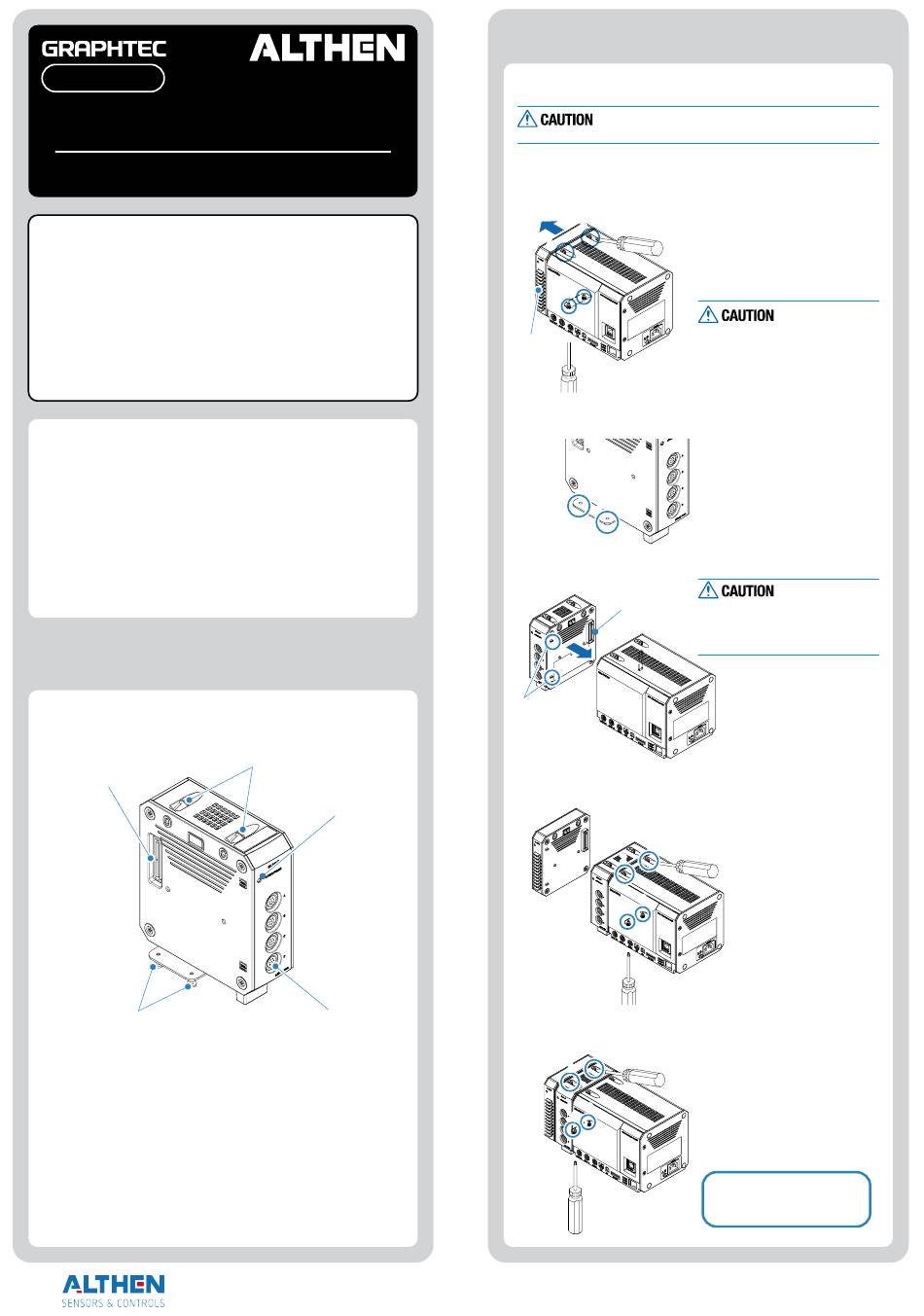

1 Bezeichnung der Geräteteile
Erläuterung der Geräteteile und Funktionen
2. Modul-Halteschrauben (oben)
1. Modul-Steckverbindung
4. Modul-Halteschrauben (unten)
1. Modul-Steckverbindung .............
2. Modul-Halteschraube ..............
(oben)
3. Power-LED ...............................
4. Modul-Halteschraube ..............
(unten)
5. Logik/Impuls-Signaleingang ...
Dieselstraße 2
GL7-LP-UM-151
© ALTHEN GmbH 2013, Version 2.02
3. Power-LED
5. Logik-/Impuls-Signaleingang
für alle Modultypen
für das angrenzende Modul. Um ein
Herunterfallen zu vermeiden, nicht
vom Modul lösen.
leuchtet grün, wenn das Gerät
eingeschaltet ist und das Modul
erkannt wurde.
für das angrenzende Modul
Eingangsanschluss für analoge
Messungen
65779 Kelkheim
|
2 Installation
Hier wird das Befestigen des Moduls an der Zentraleinheit
beschrieben.
Vor dem Installieren oder Entfernen von Modulen muss die
Stromversorgung abgeschaltet werden.
1. Entfernen Sie die Halteschrauben (2x oben und 2x unten) und
schieben Sie das Alarmmodul parallel zur Zentraleinheit in
Pfeilrichtung.
3 3
4 4
1 1
2 2
Alarmmodul Alarmmodul
2. Entfernen Sie die beiden Befestigungsschrauben im unteren Bereich
des Eingangsmoduls für Logik/Impulse.
1 1
2 2
3. Schieben Sie das Eingangsmodul parallel an die Zentraleinheit
heran und schließen Sie die Steckverbindung an.
Steckverbindung
Stift
4. Verbinden Sie Eingangsmodul und Zentraleinheit mit den 4
Schrauben (2x oben und 2x unten).
5. Installieren Sie auf die gleiche Weise das Alarmmodul am letzten
Modul und schrauben Sie es fest.
1 1
2 2
3 3
4 4
+49 (0)6195 70060
| |
(1) Entfernen Sie die beiden
Befestigungsschrauben unten.
(2) Lösen Sie die beiden
Sicherungsschrauben oben.
(3) Entfernen Sie das Alarmmodul.
Schieben Sie das Modul in Pfeil-
richtung. Wenn das Modul schräg
angesetzt wird, kann die Steck-
verbindung beschädigt werden.
Schieben Sie das Modul in
Pfeilrichtung.
Wenn es schräg angesetzt wird,
können die Stifte beschädigt werden.
1 1
2 2
3 3
4 4
Das empfohlene Schrauben-
Anzugsdrehmoment beträgt:
4 kgf cm (0,39 Nm).
