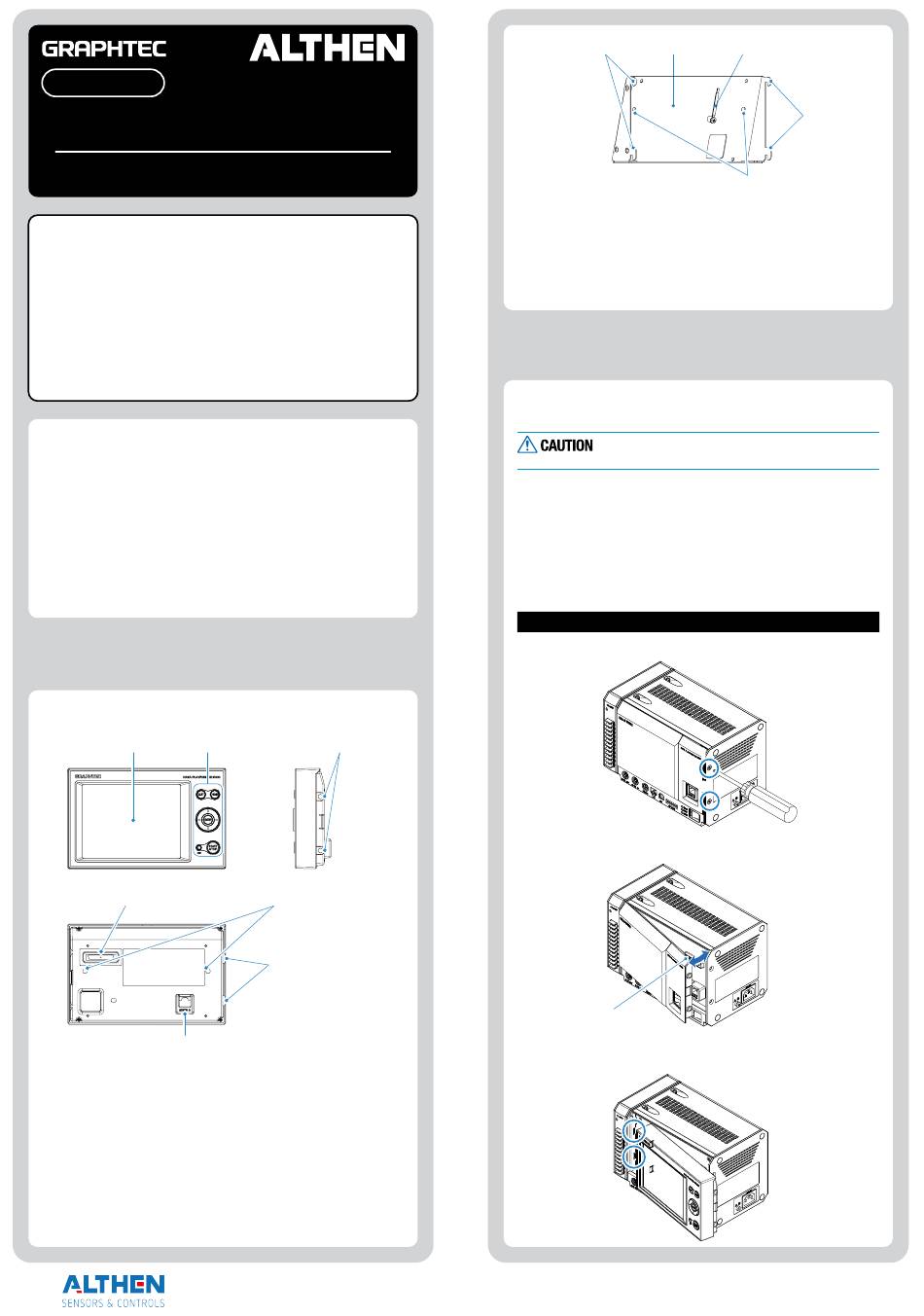

ALTHEN GRAPHTEC GL7-DISP Bedienungsanleitung

GL7-DISP
GL7000
Bildschirmeinheit
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Erwerb dieses GRAPHTEC- Produktes.
Dieses Gerät ist eine Bildschirmeinheit.
Zur Verwendung müssen Sie es an der Zentraleinheit installieren.
Nachfolgend beschreiben wir die Vorbereitung und die
Sicherheitsvorkehrungen bei Messungen.
Nähere Einzelheiten zur Bedienung finden Sie im
Bedienungshandbuch auf der CD-ROM (im Lieferumfang der
Zentraleinheit).
Überprüfen des Geräteäußeren
Überprüfen Sie nach dem Auspacken und vor dem ersten Gebrauch,
dass die Außenseite des Gerätes keine Schäden (Kratzer oder
Verschmutzungen) aufweist.
Überprüfen auf Vollständigkeit
1 Bedienungsanleitung (dieses Heft), Verstellrahmen: 1 Modul,
1 Monitor-Anschlusskabel (40 cm), 3 Schrauben (M4 x 6),
1 Massekabel, 2 Flachkopfschrauben (M4 x 10) als Ersatz
Wenn Sie Mängel feststellen oder etwas fehlt, wenden Sie sich bitte
an den Fachhändler, bei dem Sie das Gerät erworben haben.
*Die Angaben in diesem Heft können ohne Vorankündigung geändert werden.
1 Bezeichnung der Geräteteile
Erläuterung der Geräteteile und Funktionen
1. Monitor 2. Bedienfeld
4. Modul-Steckverbindung
7. Monitor-Eingangsanschluss
1. Monitor
2. Bedienfeld
3. Gewindebohrung für Installation .......
4. Modul-Steckverbindung .....................
5. Gewindebohrung für Installation ........
6. Stift ........................................................
7. Monitor-Eingangsanschluss ...............
Dieselstraße 2
GL7-DISP-UM-151
© ALTHEN GmbH 2013, Version 2.02
3. Gewindebohrung für Installation
5. Gewindebohrung für Installation
6. Stift
an der Zentraleinheit
an der Zentraleinheit
am Verstellrahmen (M4,
ca. 5 mm tief)
Gewindebohrung für die Be-
festigung am Verstellrahmen
(2 Positionen)
bei Verwendung eines Ver-
längerungskabels oder des
Verstellrahmens
65779 Kelkheim
|
8. Stifte
8. Stifte .......................
9. Verstellrahmen
10. Klammer ...............
11. Montagebohrung ..
2 Installation
Hier wird das Befestigen des Bildschirms an der Zentraleinheit
beschrieben.
Vor dem Installieren oder Entfernen von Modulen muss die
Stromversorgung abgeschaltet werden.
Es gibt 3 Möglichkeiten die Bildschirmeinheit zu installieren:
A. Installation an der Zentraleinheit
B. Installation an der Zentraleinheit mithilfe des
Verstellrahmens (in einem Neigungswinkel von 15°).
C. Installation mit Verlängerungskabel.
Verwendung eines handelsüblichen LAN-Kabels und
Installation des Bildschirms abgesetzt von der Zentraleinheit.
A. Montage an der Zentraleinheit
1. Entfernen Sie die Befestigungsschrauben an der Zentraleinheit
(2x seitlich)
2. Ziehen Sie am Stift oben rechts an der vorderen Abdeckung und
entfernen Sie die vordere Abdeckung.
Stifte für vordere Abdeckung
3. Drücken Sie die Stifte an der Rückseite der Bildschirmeinheit in die
entsprechenden Öffnungen an der Zentraleinheit.
+49 (0)6195 70060
| |
9. Verstellrahmen 10. Klammer
11. Montagebohrung
für die Befestigung an der Zentraleinheit (4 Stück)
zum Falten/Fixieren des Monitor-Anschlusskabels
für die Befestigung der Bildschirmeinheit
1 1
2 2
www.althen.de info@althen.de
|
8. Stifte
