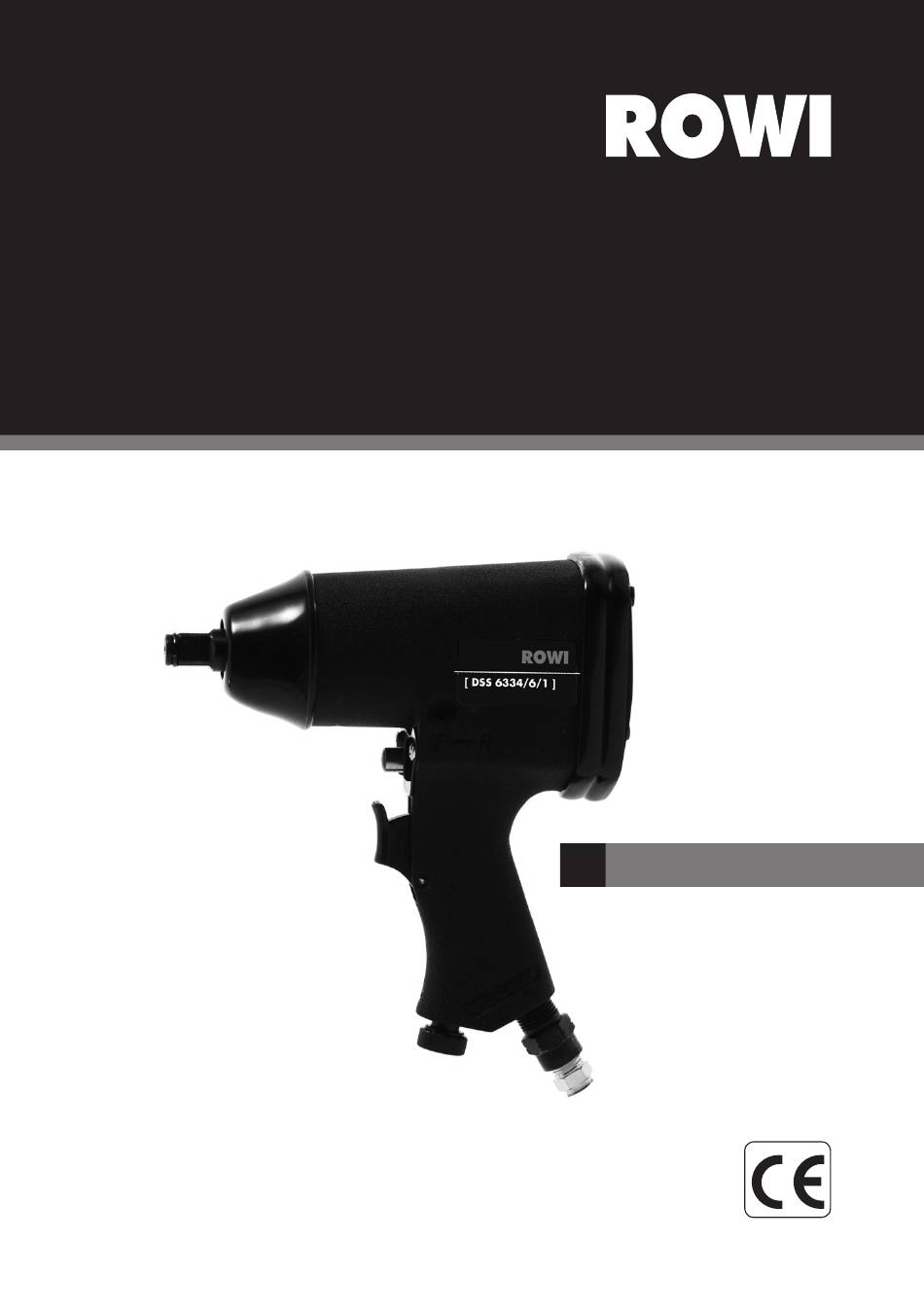

- Seite 1 DSS 16/1 Set Schlagschrauber-Set 16-teilig DE Originalbetriebsanleitung Artikel-Nummer: 1 02 04 0001...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Druckluft-Schlagschraubers erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Technische Daten Untersagter Anwendungsbereich Sicherheitsinformationen 1.6.1 Allgemeine Sicherheitsregeln 1.6.2 Spezifische Gefährdung durch herausgeschleuderte Teile 1.6.3 Gefährdung durch Erfassen/Aufwickeln 1.6.4 Gefährdung im Betrieb 1.6.5 Gefährdung durch wiederholten Bewegung 1.6.6 Gefährdung durch Zubehörteile 1.6.7 Gefährdung am Arbeitsplatz 1.6.8 Gefährdung durch Staub und Dämpfe 1.6.9 Gefährdung durch Lärm... - Seite 4 Reinigung/Instandhaltung durch qualifizierte Personen Gewährleistung Umfang Abwicklung Die Online-Registrierung Entsorgung Ersatz- und Ausstattungsteile Konformitätserklärung 4/30...
-
Seite 5: Produktbeschreibung
Produktbeschreibung Allgemeines Dieses umfangreiche Schlagschrauber-Set inklusive Sechskant-Stecknüsse, Verlängerung, Inbusschlüssel, Miniöler und Ölflasche eignet sich für vielfältige Montage- und Reparatur- arbeiten. Mit Hilfe von kurzen, starken, impulsartigen Drehbewegungen lösen Sie mühelos festsitzende Schraubverbindungen. Selbst angerostete und schwer bewegliche Radmuttern können so problemlos und ohne Beschädigung gelöst werden. Typenschild und Kurzanweisung Das Typenschild des Druckluft-Schlagschraubers mit allen relevanten technischen Daten ist gut sichtbar auf dem Gehäuse angebracht. -
Seite 6: Technische Daten
Technische Daten Max. Arbeitsdruck 6,3 bar Bolzen Größe 5/8" Luftverbrauch ca. 300 l/min Max. Lösedrehmoment ca. 312 Nm 7000 min - Max. Leerlaufdrehzahl Arbeitsbereich (max. Gewindegröße) Schlagwerk Hammerschlagwerk Geräuschemission (nach EN ISO 15744) P Schallleistungspegel (LwA) 95,4 dB(A), k=3 dB(A) P Schallldruckpegel (A-bewertet, LpA) 84,4 dB(A), k=3 dB(A) Vibration im Griff... -
Seite 7: Spezifische Gefährdung Durch Herausgeschleuderte Teile
P Verwenden Sie niemals eine beschädigte Maschine. P Die Maschinen sind regelmäßig zu warten, um zu überprüfen, dass die erforderten Bemessungswerte und Kennzeichnungen lesbar auf der Maschine gekennzeichnet sind. Der Benutzer muss den Hersteller kontaktieren, um Ersatzetiketten zur Kennzeichnung zu erhalten, wenn dies notwendig ist. 1.6.2 Gefährdungen durch herausgeschleuderte Teile P Trennen Sie die Maschine von der Stromversorgung, bevor Sie das Maschinenwerkzeug oder Zubehörteile austauschen. -
Seite 8: Gefährdung Durch Wiederholten Bewegung
P Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie einen sicheren Stand haben. P In Fällen, in denen Hilfsmittel zum Aufnehmen des Reaktionsdrehmoments erforderlich sind, wird empfohlen, wann immer möglich eine Aufhängungsvorrichtung zu verweden. Falls dies nicht möglich ist, werden Seitengriffe für Maschinen mit geradem Griff und Maschinen mit Pistolengriff empfohlen. -
Seite 9: Gefährdung Am Arbeitsplatz
P Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller der Maschine für Schraubverbindungen empfohlenen Größen und Typen. P Verwenden Sie ausschließlich Schlagfassungen in gutem Arbeitszustand, denn ein man gelhafter Zustand von Handfassungen und Zubehörteilen kann dazu führen, dass diese bei der Verwendung mit Schlagschraubern zerbrechen und herausgeschleudert wer- den. -
Seite 10: Gefährdung Durch Lärm
1.6.9 Gefährdungen durch Lärm P Die Einwirkung hoher Lärmpegel kann bei ungenügendem Gehörschutz zu dauerhaften Gehörschäden, Gehörverlust und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen. P Es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzufüh und geeignete Regelungsmechanismen umzusetzen. -
Seite 11: Zusätzliche Sicherheitsanweisungen Für Pneumatische Maschine
Ständer, einen Spanner oder eine Ausgleichseinrichtung. P Halten Sie die Maschine mit nicht allzu festem, aber sicherem Griff unter Einhaltung der erforderlichen Hand-Reaktionskräfte, denn das Schwingungsrisiko wird in der Regel mit zunehmender Griffkraft größer. 1.6.11 Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen P Druckluft kann ernsthafte Verletzungen verursachen. -
Seite 12: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Eine unsachgemäße Benutzung des Gerätes kann schwerwiegende und weit reichende gesundheitliche Schäden sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb gewährleistet werden. 1.7.1 Allgemeine Sicherheitshinweise Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. -
Seite 13: Spezifische Sicherheitshinweise
Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Verschleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädi- gungen und Mängel. Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen werden. - Seite 14 Hände könnten von rotierenden Teilen erfasst und verletzt werden. Werkzeug prüfen. Überprüfen Sie vor jeder Verwendung das eingesetzte Werkzeug. Ver- wenden Sie keine Stecknüsse und/oder Verlängerungen, die sich nicht in einwandfreiem Zustand befinden. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 6). 14/30...
-
Seite 15: Vorbereitung Des Produktes Für Den Betrieb
Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Seite 16: Bezeichnung
Bezeichnung Luftregulierschraube zum Regulieren der Luftzufuhr bzw. Einstellen des Drehmoments Abzugshebel zur Ingang- und Stillsetzung des Gerätes Vierkantaufnahme ½'' für Werkzeug Umschalthebel für Rechts-/Linkslauf Druckluftanschluss mit montiertem Gewindestecknippel ¼'' AG Tab. 2: Gerätebeschriftung Inbetriebnahme Schließen Sie das Gerät an eine geeignete Druckluftquelle an. Der Schlagschrauber darf ausschließlich mit gereinigter, ölvernebelter Druckluft betrieben werden. -
Seite 17: Bedienung
5. Verbinden Sie das andere Ende des Druckluftschlauches mit dem Filterdruckminderer am Kompressor. Bei einer Motorleistung von 2200 W und einem Kesselvolumen von mind. 50 l sollte der verwendete Kompressor über eine Luftabgabeleistung von mind. 250 l/ min verfügen. Bedienung 3.3.1 Gerät starten Wählen Sie eine passende Stecknuss aus und setzen Sie diese auf die Vierkantaufnahme (siehe Abb. -
Seite 18: Drehmoment Einstellen
3.3.3 Drehmoment einstellen Die Einstellung des Drehmoments erfolgt über die Regulierung der Luftzufuhr. Drücken Sie den Luftregler (siehe Abb. 2, Nr. 1) leicht nach unten und drehen Sie dann den Knopf auf die gewünschte Position: Markierung 4 = max. Drehmoment Markierung 1 = min. -
Seite 19: Reinigung Und Instandhaltung Durch Benutzer
5 Tagen geben Sie 5 – 10 Tropfen Werkzeug-Spezialöl in den Druckluft-Anschluss, bevor Sie das Gerät starten. Beachten Sie, dass bei Reparatur- und Wartungsarbeiten ausschließlich Original- teile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 6). 19/30... -
Seite 20: Fehlersuche Und Reparatur
Wartungsarbeiten, die nicht in Kapitel 4.2 – 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 6) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unterneh- men durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 21: Gewährleistung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. -
Seite 22: Die Online-Registrierung
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3... -
Seite 23: Entsorgung
Online-Zugangsdaten senden wir Ihnen dann per Post zu. Und schon nach wenigen Tagen können Sie unseren Online-Service nutzen. Bitte beachten Sie, dass ROWI Inside ein reiner Online-Service ist. Eine postalische Regis- trierung ist daher nicht möglich. Ihre Garantieansprüche sind unabhängig von einer ROWI Inside Registrierung gültig. -
Seite 24: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 2: Explosionszeichnung 24/30... - Seite 25 Pos. Bezeichnung Artikel-Nummer Schutzgummi 4 02 00 0753 Gehäuse 4 02 00 0754 Schraube 4 02 00 0755 Führungsbuchse der Antriebswelle 4 02 00 0756 Haltering (Federring) 4 02 00 0757 O-Ring 4 02 00 0758 Antriebswelle 4 02 00 0759 Haltebolzen 4 02 00 0760 Führungsgehäuse...
- Seite 26 2 02 04 0017 Druckluft-Spezialöl 2 02 04 0018 Gewindestecknippel, ¼" AG 2 02 04 0019 Inbusschlüssel 2 02 04 0020 Tab. 4: Ersatzteilliste Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. 26/30...
-
Seite 27: Konformitätserklärung
Schlagschrauber-Set 16-teilig Artikel-Nummer: 1 02 04 0001 Einschlägige EG-Richtlinien: EG-Maschinenrichtlinie 2006/42/EG Angewandte harmonisierte Normen: EN ISO 11148-6:2012 ZEK 01.4 - 08/11.11 Relevante technische Dokumentationen werden bei der ROWI GmbH in Ubstadt-Weiher aufbewahrt. Dokumentenverantwortlicher: Klaus Wieser Ort: Augartenstr.3 76698 Ubstadt-Weiher Datum/Herstellerunterschrift: 16.07.2011... - Seite 28 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
