BU-139
Betriebsanleitung
Ex – Anschlusskasten Ex-It-R
Revision 0

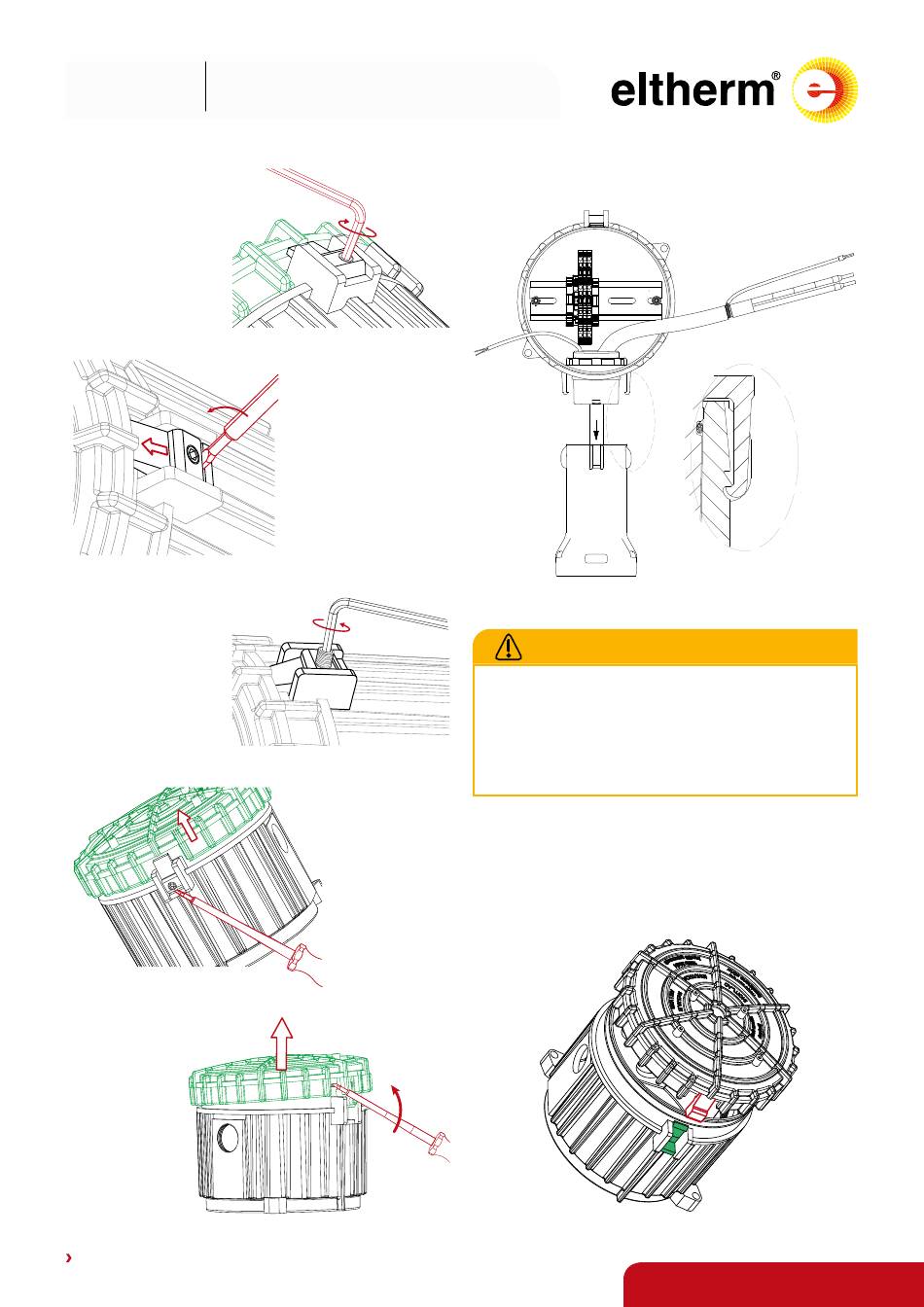

GEHÄUSE ÖFFNEN
10
Madenschraube
mit Innensechskant-
schlüssel (Gr. 2) anziehen,
bis Rastarm bündig mit
den seitlichen Stegen ist
12
Madenschraube mit
Innensechskantschlüssel
(Gr.2) zurückdrehen bis sie
leicht aus dem Rastarm
hervorsteht.
14
Deckel öffnen (mit
Hilfe des Schraubendre-
hers).
Kontaktieren Sie uns: +49 2736 4413-0
11
flachen Schrauben-
dreher zwischen Rastarm
und hinteren Steg stecken
und Rastarm durch
drehen des Schrauben-
drehers einige Millimeter
nach vorne schieben.
13
Deckel anheben
(mit Hilfe des Schrau-
bendrehers).
• info@eltherm.com
GEHÄUSE BEFESTIGEN
ANSCHLIESSEN HEIZLEITUNG / PT 100
ACHTUNG
• Bitte beachten Sie die jeweilgen Montageanleitungen
der anzuschließenden Heizleitungen / Fühler.
• Stellen Sie sicher, dass alle Klemmen und Verschraubun-
gen entsprechend der Anleitung (s.o.) angezogen sind.
• Führen Sie vor dem Schließen des Anschlusskastens die
Installationsprüfung der Heizleitungen durch.
GEHÄUSE SCHLIESSEN
16
Sichtprüfung Gehäuse und Deckel auf Unversehrtheit.
Deckel kann nur in einer Position eingesetzt werden
(Unterschiedlich breite Rastarme / Aussparungen = Verdreh-
schutz) Bringen Sie den Deckel in die entsprechende Position.
9
15
Gehäuse an dem Monta-
gehalter Ex-it befestigen.
Das Gehäuse muss deutlich
hörbar (2x klicken) einrasten.
www.eltherm.com
