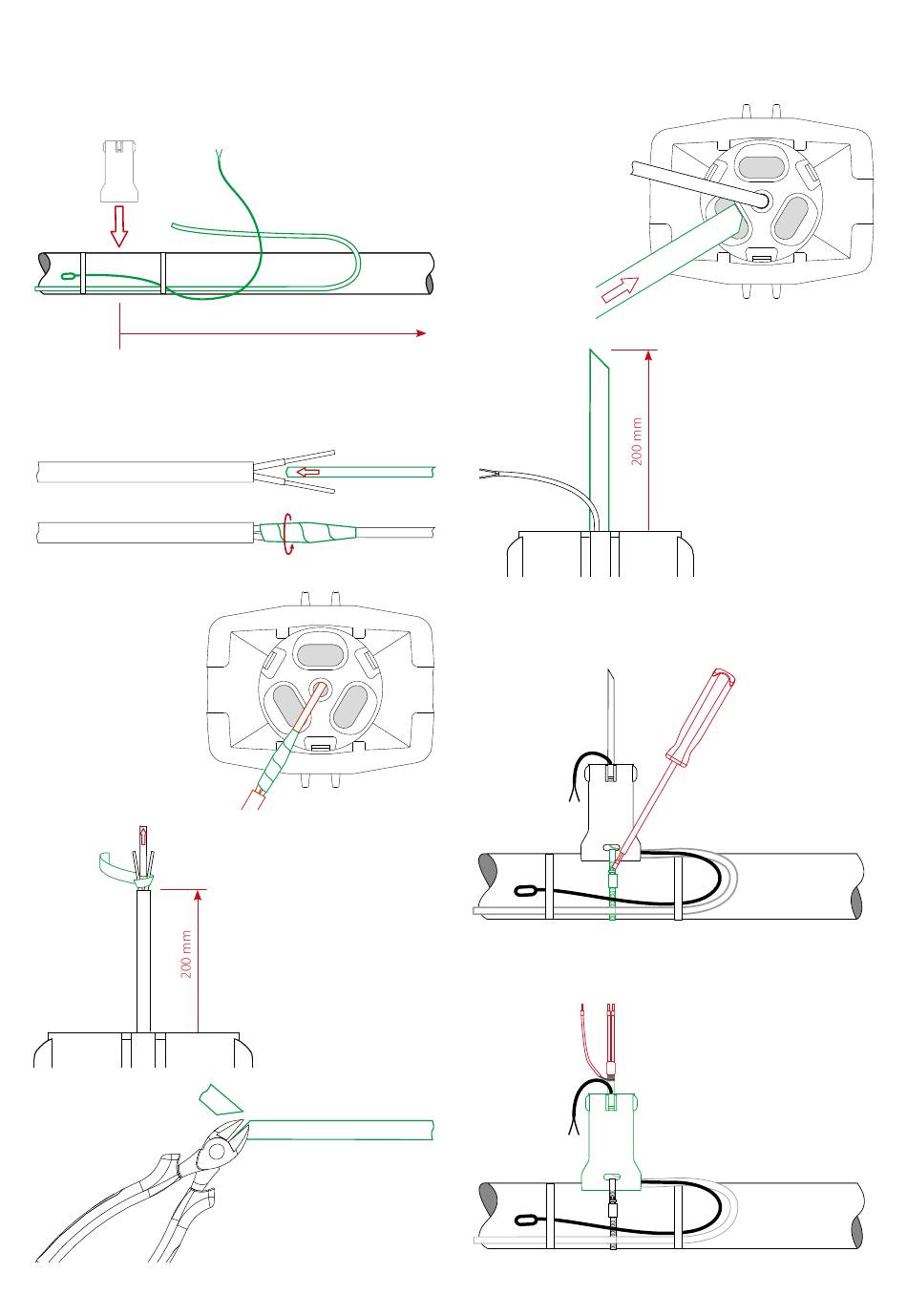

MONTAGE AM ROHR

2
Das Ende der Fühlerleitung mit einem stärkeren Draht und
mit Hilfe von Klebeband für die Einführung in den Montagefuß
vorbereiten.
3
Sensorleitung in die
vorgesehene Öffnung
einführen und ca. 200
mm in den Montagefuß
einziehen.
1
Heizleitung und Sensor-
leitung an der geplanten
Montagestelle ca. 500 mm
nicht befestigen.
500 mm
4
Das Klebeband und den
starken Draht von der Sensor-
leitung entfernen.
5
Das Ende der Heizleitung
ca. 45° schräg abschneiden.
6
Die Heizleitung in den
Montagefuß einführen.
8
7
Heizleitung ca. 200 mm
durch den Montagefuß
einziehen.
8
Montagefuß mit
Spannband am Rohr
befestigen. Spann-
band nicht über die
Heiz- oder Sensorlei-
tung führen!
9
Heizleitungsanschluss
montieren (nicht im Liefer-
umfang enthalten).
