BU-139
Betriebsanleitung
Ex – Anschlusskasten Ex-It-R
Revision 0

MONTAGE

SICHERHEITSHINWEISE

ACHTUNG
• Die nachfolgenden Schritte sollten nur von im Umgang
mit Ex-Betriebsmitteln geschulten Personen durchge-
führt werden.
• Die strikte Einhaltung der einschlägigen Sicherheits-
vorschriften in explosionsgefährdeten Bereichen ist
eine Voraussetzung für die Sicherheit von Personen,
Anlagen und Geräten.
• Die mit der Planung, Installation und Wartung betrauten
Personen tragen eine besondere Verantwortung und
müssen daher die geltenden Vorschriften genau kennen
• Die vorliegende Anleitung richtet sich an diesen Perso-
nenkreis und enthält alle wichtigen Informationen, die
für den sicheren Umgang mit den Ex-It-R Anschlusskä-
sten erforderlich sind.
• Die Anleitung ist mit der Anlagendokumentation zur
späteren Verwendung aufzubewahren und muss
während der gesamten Lebensdauer des Produktes auf-
bewahrt werden und zur Verfügung stehen.

EMPFANG DER WARE

Überprüfen Sie beim Empfang der Ware die Anschlusskästen
und das Zubehör und vergleichen Sie die Typenangaben mit
den Angaben auf dem Lieferschein um sicherzustellen, dass
das richtige Material geliefert wurde.

LAGERUNG

Die Lagerung sollte an einem trockenen, sauberen Ort bei einer
Umgebungstemperatur von 0°C bis 50°C erfolgen.

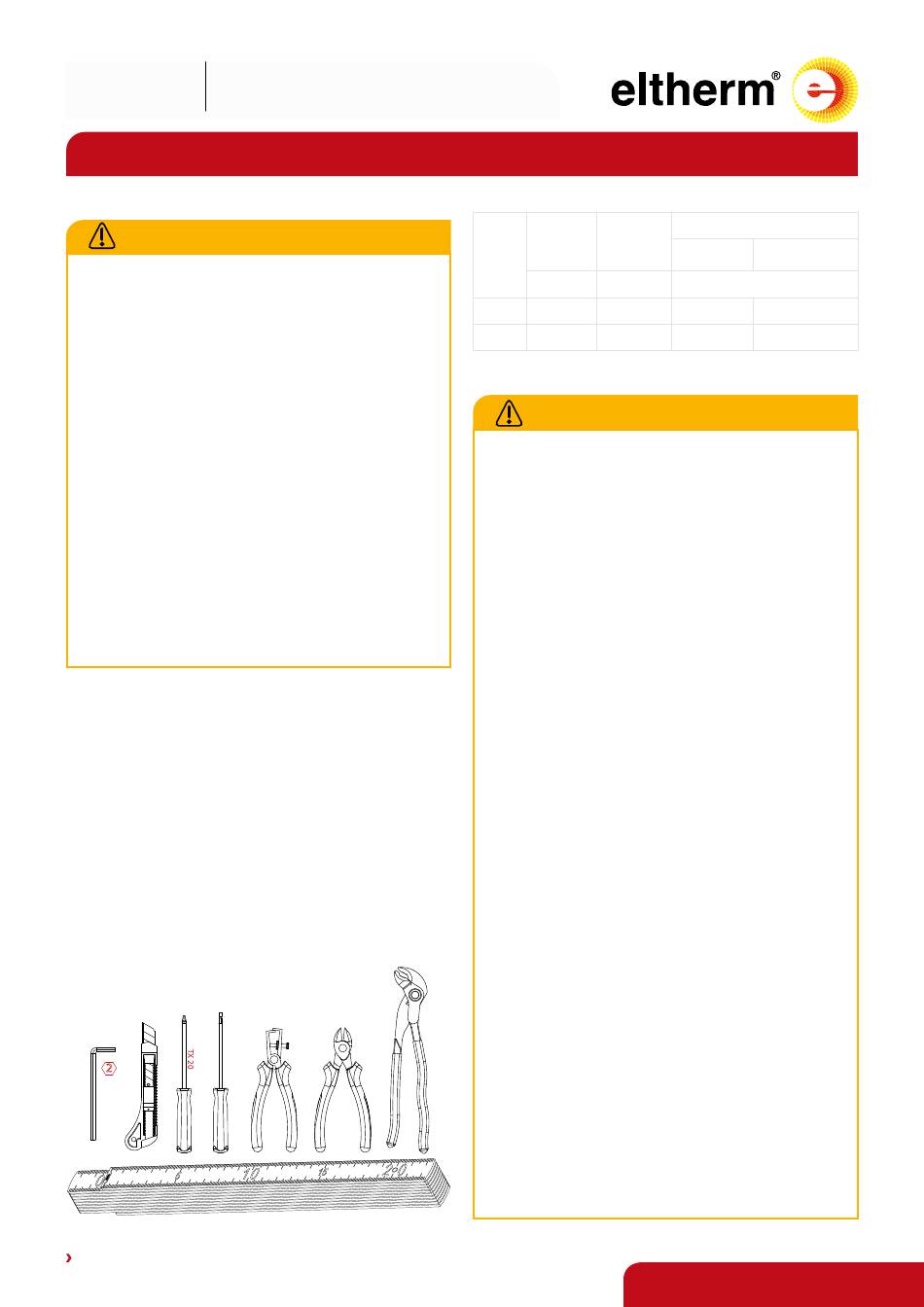

EMPFOHLENES WERKZEUG

2
Kontaktieren Sie uns: +49 2736 4413-0 • info@eltherm.com
KABELVERSCHRAUBUNGEN
Klemm- Schlüssel-
bereich weite
Größe
[mm] [mm]
M20 5,5 - 13 24
M25 8 - 17 29

MONTAGEHINWEISE

ACHTUNG
• Berücksichtigen Sie bei der Wahl des Montageortes den
Grad der mechanischen Gefährdung des Anschlusska-
stens sowie der Leitungseinführungen und die zulässige
Umgebungstemperatur.
• In den Anschlusskasten eingeführte Leitungen sind fest
zu verlegen und gegen Herausziehen aus der Leitungs-
einführung zu sichern (z.B. durch eine Kabelschelle)
• Unbenutzte Klemmstellen sind anzudrehen
• Alle Leitungseinführungen, Reduzierungen sowie Blind-
stopfen dürfen nur in Verbindung mit Anschlussgewinde-
dichtungen, O-Ring oder angeformten Dichtelementen
verwendet werden und müssen gesondert geprüft und
für die Zündschutzart „e" oder „t" mit EPL Gb oder Db
zugelassen sein
• Dichtungen in den Leitungseinführungen dürfen nicht
ausgetauscht oder geschachtelt werden.
• Gewindebohrungen können mit einer Reduzierung
verkleinert werden. Es dürfen jedoch nicht mehrere Re-
duzierungen geschachtelt werden.
• Vor dem Einsetzen von Blindstopfen, Reduzierungen
oder Leitungseinführungen in freie Gewindebohrungen
ist sicherzustellen, dass die Gewindebohrung sauber und
unbeschädigt ist und dass die jeweiligen Gewinde zu-
sammenpassen.
• Nach erfolgtem Anschluss sind alle Öffnungen dicht zu
schließen (Deckel, Gewindebohrungen, Leitungseinfüh-
rungen). Zum Anziehen der Leitungseinführungen sind
geeignete Gabel-, Ring- oder Steckschlüssel zu verwen-
den. Hierbei sind die Drehmomente einzuhalten.
• Achtung: bei übermäßigem Anziehen kann die IP-
Schutzart beeinträchtigt werden!
• Der Deckel des Klemmenkastens ist für die Aufnahme
kundenseitiger Kennzeichnungsschilder vorgerichtet.
Für die Befestigung sind Schrauben Ø 2,2 x 6 mm zu ver-
wenden.
7
Drehmomente
Einschraub- Druck-
gewinde schraube
[Nm]
3,75 3,5 - 2,5
5 5 - 3
