eltherm Ex-It-R Montage Und Betrieb
Verwandte Anleitungen für eltherm Ex-It-R
Inhaltszusammenfassung für eltherm Ex-It-R

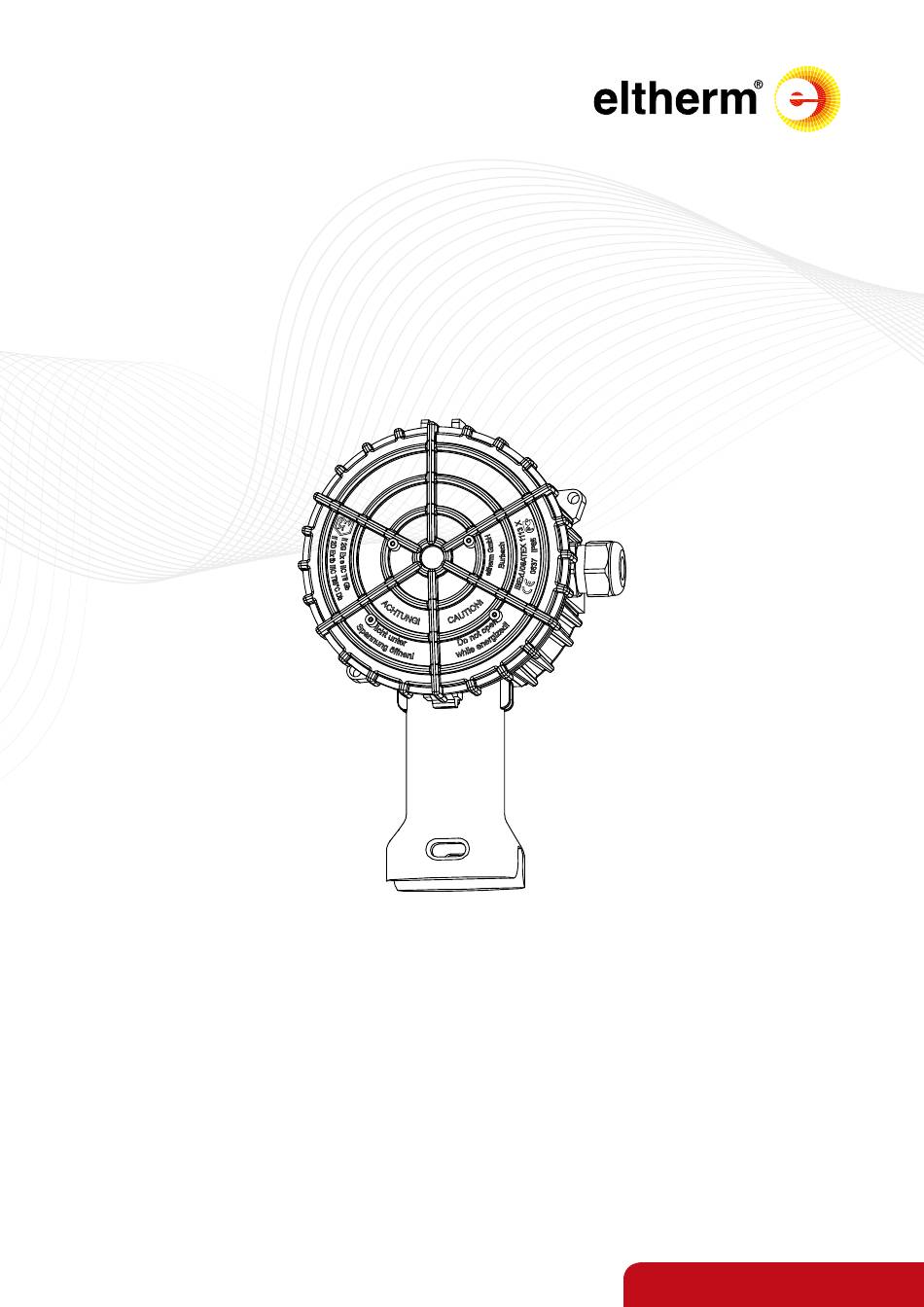

- Seite 1 BETRIEBS- ANLEITUNG Ex-It-R Montage und Betrieb BU-139 eltherm GmbH P.: +49 2736 4413-0 Ernst-Heinkel-Strasse 6 -10 F.: +49 2736 4413-50 57299 Burbach, Germany info@eltherm.com www.eltherm.com...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE EMPFANG DER WARE LAGERUNG EMPFOHLENES WERKZEUG BENÖTIGTE SCHLÜSSELWEITEN MONTAGEHINWEISE MONTAGE AM ROHR GEHÄUSE ÖFFNEN GEHÄUSE BEFESTIGEN ANSCHLIESSEN HEIZLEITUNG & PT100 GEHÄUSE SCHLIESSEN PRÜFUNG BETRIEB & WARTUNG Sie finden dieses Dokument auch auf der eltherm Webseite. Besuchen Sie unseren Downloadbereich. - Seite 3 Ex – Anschlusskasten Ex-It-R Revision 0 WICHTIGE INFORMATIONEN ZUR AUFBEWAHRUNG Für einen ordnungsgemäßen und sicheren Gebrauch der Ex-It-R Anschlusskästen, folgen Sie bitte dieser Anleitung. Bitte bewahren Sie diese Anleitung für späteres Nachschlagen (z.B. in der Anlagendokumentation) auf. WICHTIGE INFORMATIONEN ZUR ENTSORGUNG Das WEEE-Logo weist darauf hin, dass dieses Produkt nicht mit dem Restmüll entsorgt werden darf.
-
Seite 4: Beschreibung & Technische Daten
BESCHREIBUNG & TECHNISCHE DATEN BESCHREIBUNG Der innovative Anschlusskasten (Ex-It-R) ist für die Anwendung in explosionsgefährdeten Bereichen geeignet und bietet dem Anwender viele Vorteile. So muss das eingeführte Kabel aufgrund der Form des Kastens nur leicht gebogen werden, dadurch wird das Kabel vor mechanischem Stress und Beschädigung geschützt. -
Seite 5: Technische Daten
Ex – Anschlusskasten Ex-It-R Revision 0 TECHNISCHE DATEN Betriebsspannung (max.) 550 V AC Nennstrom max 28 A je Klemme 6 mm² (Ex-It-R-ELTf max. 24 A) Umgebungstemperatur - 20 °C bis +50 °C Anschlussquerschnitt* Versorgungsleitung max. 10 mm², 9 - 17 mm Durchmesser Gehäusematerial Polyamid, glasfaserverstärkt, schwarz... -
Seite 6: Ex-It-R-T (0X80082)
Ex-It-R-T (0X80082) Anschlusskasten inkl. Montagefuß für Spleiß oder T-Abzweig, bis zu 3 ELSR-N/-LS/-H,/-SH/-SHH Klemm- Pos. Menge bereich Blindstopfen M20x1,5 Blindstopfen M25x1,5 Schutzleiterklemme 10 mm² 3 Leiter Durchgangsklemme 10 mm² Klemme für Erdung oder elektrischen Schutz Ex-It-R-ELTf (0X80092) Anschluss von 1x Einfach PT100 oder 1x Doppel PT100 Klemm- Pos. -
Seite 7: Montage
Die vorliegende Anleitung richtet sich an diesen Perso- stens sowie der Leitungseinführungen und die zulässige nenkreis und enthält alle wichtigen Informationen, die Umgebungstemperatur. für den sicheren Umgang mit den Ex-It-R Anschlusskä- • In den Anschlusskasten eingeführte Leitungen sind fest sten erforderlich sind. -
Seite 8: Montage Am Rohr
MONTAGE AM ROHR Die Heizleitung in den Montagefuß einführen. Heizleitung und Sensor- leitung an der geplanten Montagestelle ca. 500 mm nicht befestigen. 500 mm Heizleitung ca. 200 mm durch den Montagefuß Das Ende der Fühlerleitung mit einem stärkeren Draht und einziehen. -
Seite 9: Gehäuse Öffnen
BU-139 Betriebsanleitung Ex – Anschlusskasten Ex-It-R Revision 0 GEHÄUSE ÖFFNEN GEHÄUSE BEFESTIGEN Gehäuse an dem Monta- Madenschraube gehalter Ex-it befestigen. mit Innensechskant- Das Gehäuse muss deutlich schlüssel (Gr. 2) anziehen, hörbar (2x klicken) einrasten. bis Rastarm bündig mit den seitlichen Stegen ist... -
Seite 10: Prüfung
Überprüfung des Deckels des Anschlusskastens sowie seiner Anbauteile (Leitungseinführungen) auf dichten Sitz. Alle Gewindeöffnungen müssen mit Leitungsein- führungen oder Blindstopfen bestückt sein; welche fest angezogen und dicht sein müssen. eltherm GmbH BETRIEB & WARTUNG Headquarters GEFAHR Ernst-Heinkel-Straße 6 -10 57299 Burbach. Germany •...
