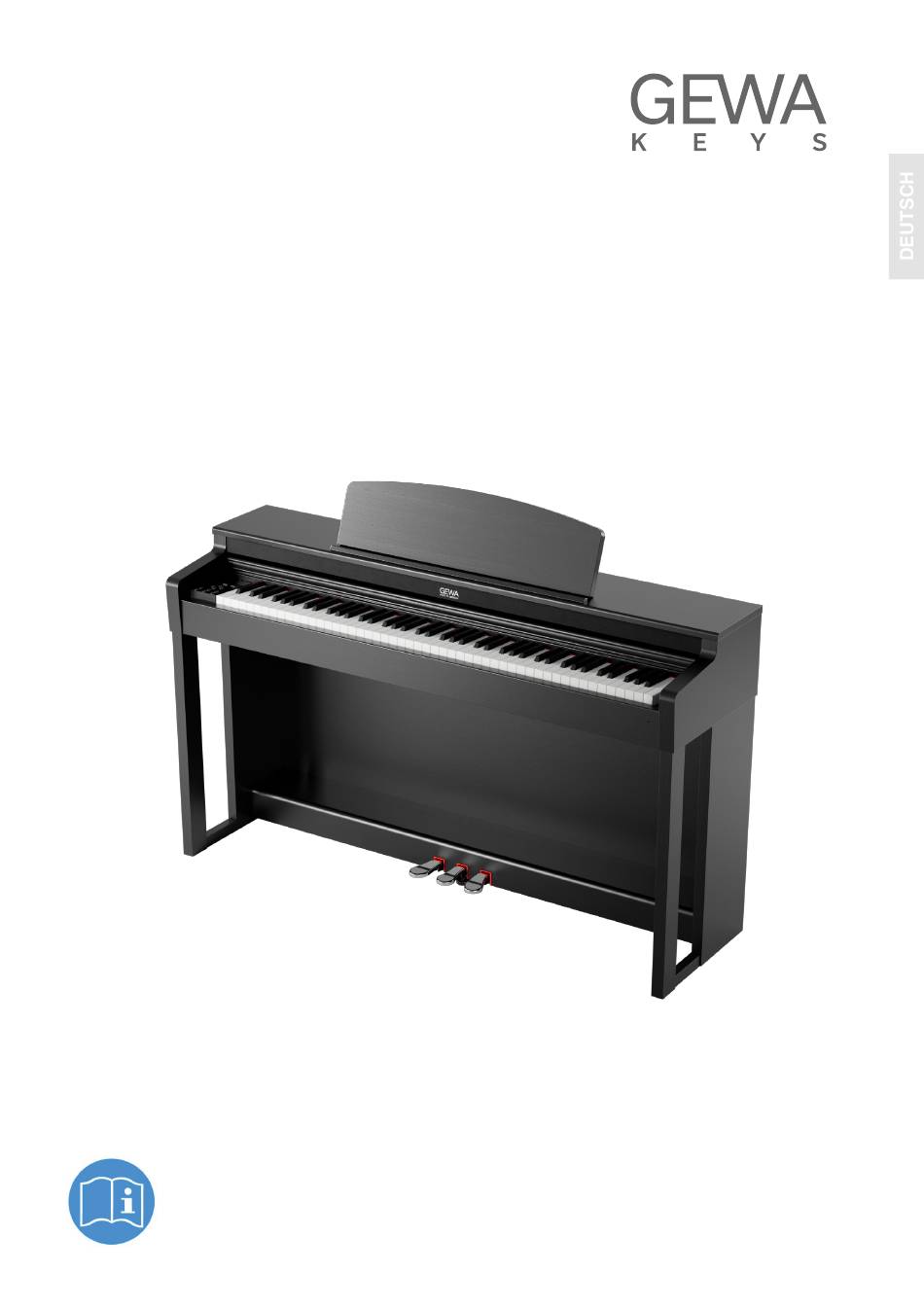

QUICK START GUIDE

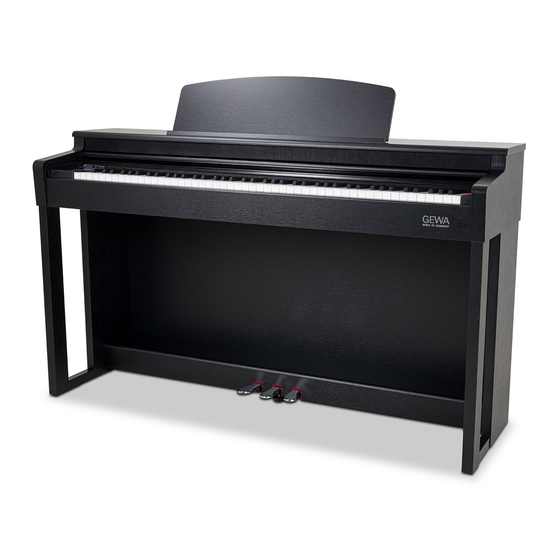

GEWA UP355
Die vollständige Bedienungsanleitung für ihr Modell finden sie unter:
Please follow the download link to the complete user's manual:
Per scaricare il manuale d'uso completo andare sul seguente link:
Siga el enlace de descarga para acceder al manual de usuario completo:
Kompletní uživatelskou příručku pro Váš model najdete na:
Vous trouverez le mode d'emploi complet en cliquant sur le lien ci-dessous:
gewakeys.com/service/downloads
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gewa UP355
Inhaltszusammenfassung für Gewa UP355
- Seite 1 QUICK START GUIDE GEWA UP355 Die vollständige Bedienungsanleitung für ihr Modell finden sie unter: Please follow the download link to the complete user’s manual: Per scaricare il manuale d‘uso completo andare sul seguente link: Siga el enlace de descarga para acceder al manual de usuario completo: Kompletní...
- Seite 2 Manufacturer: GEWA music GmbH Oelsnitzer Str. 58 08626 Adorf GERMANY www.gewamusic.com Version 1.0 Stand 05.01.2023...
-
Seite 5: Inhaltsverzeichnis
CE-Zeichen ..............................9 Entsorgung ..............................9 LIEFERUMFANG ..............................10 MONTAGEANLEITUNG UP355 ......................... 11 ERSTE SCHRITTE UP355 ..........................13 Die Bedienelemente Ihres Digitalpianos ....................13 Bedientasten und Pedale ........................... 14 Spieltisch / Anschlüsse / Unterseite ......................16 Bluetooth Audio / MIDI ..........................18 GEWA PIANO REMOTE APP .......................... -
Seite 6: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN ZEICHENERKLÄRUNG Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Digital Piano von GEWA music entschieden haben! Sie haben ein hochwertiges Digitalpiano ausgewählt, das Ihnen ein beeindruckendes Klangerlebnis und viel Freude bereiten wird. Zusätzliche Funktionen erweitern die Möglichkeiten Ihres Digitalpianos weit über das Klavierspiel hinaus. -
Seite 7: Bestimmungsgemäss Verwenden
SICHERHEITSINFORMATIONEN BESTIMMUNGSGEMÄSS VERWENDEN BESTIMMUNGSGEMÄSS VERWENDEN Das Digitalpiano ist zur Verwendung in trockenen Räumen vorgesehen. • Es können Geräte zur Audiowiedergabe (als Eingang oder Ausgang) oder Datenkommunikation angeschlossen werden. jeweiligen technischen Spezifikationen müssen aber eingehalten werden (siehe dazu den Abschnitt „Technische Daten“). -
Seite 8: Vorsichtsmassnahmen
• Schalten Sie das Digitalpiano aus oder ziehen Sie den Netzstecker, wenn: - es während der Verwendung des Digitalpianos zu einem plötzlichen Tonausfall kommt, - das Digitalpiano einen ungewöhnlichen Geruch oder Rauch erzeugt. • Lassen Sie das Digitalpiano dann unbedingt von Ihrem GEWA-Kundendienst überprüfen. WARNUNG Brandschutz •... -
Seite 9: Ce-Zeichen
Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: GEWA music GmbH, Oelsnitzer Str. 58, 08626 Adorf, GERMANY ENTSORGUNG Zum Entsorgen bringen Sie das Altgerät bitte zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. -
Seite 10: Lieferumfang
LIEFERUMFANG UP355 LIEFERUMFANG UP355 Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit, bevor Sie mit der Montage beginnen. Pos. Bezeichnung Menge Spieltisch mit Klaviatur und Klaviaturabdeckung Notenablage Rückwand Pedalboard Seitenteil links Seitenteil rechts Anschlusskabel Stromversorgung Kreuzschlitzschraube M6 x 16 Kreuzschlitzschraube M6 x 30... -
Seite 11: Montageanleitung Up355
MONTAGEANLEITUNG UP355 MONTAGEANLEITUNG UP355 In diesem Abschnitt erfahren Sie, wie Sie Ihr Digitalpiano richtig aufstellen. Sie benötigen für die Montage: • Einen Kreuzschlitzschraubendreher Größe 2 • Eine weitere Person HINWEIS Ziehen Sie die Kreuzschlitzschrauben erst fest an, wenn alle Teile Ihres Digitalpianos vormontiert und ausgerichtet sind. - Seite 12 MONTAGEANLEITUNG UP355 7. Stellen Sie Ihr Digitalpiano an den gewünschten Ort und drehen Sie die Stellschraube (10) unter dem Pedalboard (3) so weit heraus, dass diese den Boden berührt. 8. Stecken Sie das Pedalkabel seitenrichtig (ohne Verwendung von großer Kraft) in die Pedalkabelbuchse an der Unterseite des Spieltischs (1) und stecken Sie das Stromkabel (6) an der Rückseite des Pianos an die Buchse „Power“...
-
Seite 13: Öffnen Der Klaviaturabdeckung
Öffnen Sie die Klaviaturabdeckung wie auf der Skizze gezeigt. Gehen Sie zum Schließen in umgekehrter Reihenfolge vor. ERSTE SCHRITTE UP355 In diesem Abschnitt machen wir Sie mit den Bedienelementen Ihres Digitalpianos vertraut. DIE BEDIENELEMENTE IHRES DIGITALPIANOS Ihr GEWA Digitalpiano verfügt über folgende Bedienelemente: Lautsprecher Bedienpanel Indikator LED Klaviatur... -
Seite 14: Bedientasten Und Pedale
ERSTE SCHRITTE BEDIENTASTEN UND PEDALE BEDIENTASTEN UND PEDALE Ansicht A 1. Display Zeigt Ihnen Informationen zu den getätigten Einstellungen. 2. Softbuttons Damit können Sie im Display zugewiesene Funktionen aufrufen. 3. Cursortasten Hier navigieren Sie in den jeweiligen Funktionen und können Einstellungen vornehmen. Menü-Auswahl 4. - Seite 15 Töne frei schwingen, sodass deren Resonanzfrequenzen angeregt werden. Dies führt zu einem volleren Klang. Mit dem Pedal des Gewa Pianos ist auch ein Halbpedal- spiel möglich. Dabei werden die simulierten Dämpfer nur leicht angehoben und die gespielten Töne klingen schneller ab, als bei ganz durchgedrücktem Pedal.
-
Seite 16: Spieltisch / Anschlüsse / Unterseite
ERSTE SCHRITTE SPIELTISCH / ANSCHLÜSSE / UNTERSEITE SPIELTISCH / ANSCHLÜSSE / UNTERSEITE Übersicht Laut- Laut- sprecher sprecher Ansicht A Ansicht B A1 USB IN/OUT Schließen Sie hier bei Bedarf einen USB-Stick oder ein anderes USB-Gerät an. A2 Kopfhörerausgänge Sie können hier bis zu zwei Kopfhörer anschließen. B Pedalkabelbuchse Hier wird das Pedalkabel angeschlossen. - Seite 17 BEDIENEN SPIELTISCH / ANSCHLÜSSE / UNTERSEITE Ansicht C Diese 3,5 mm Klinkenbuchse dient zum Anschluss LINE IN externer Klangerzeuger wie z.B. MP3-Player An diese 6,3 mm Klinkenbuchse können Sie ein handelsübliches SUSTAIN Sustain Pedal anschließen, wenn Sie Ihr Digitalpiano ohne den mitgelieferten Fuß...
-
Seite 18: Bluetooth Audio / Midi
Ihr Digitalpiano verfügt über Bluetooth MIDI Funktionalitäten. Bluetooth MIDI Über die Bluetooth MIDI Funktion können Sie Ihr GEWA Digitalpiano mit verschiedenen Lern-Apps oder DAWs (Digital Audio Workstations, z.B. Logic Pro oder Studio One) verbinden. Die Bluetooth MIDI Schnittstelle ist ständig aktiv und Sie können sich jederzeit mit Ihrem Digitalpiano verbinden. -
Seite 19: Technical Data Up355
88 Tasten, Concert Pianist, Graded Hammer Anschlagdynamik 6 Einstellungen (Soft 1, Soft 2, Medium, Hard 1, Hard 2 und Constant) Pedale Dämpfer-, Sostenuto- und Piano-Pedal Soundquelle GEWA music Samples mit 4-Fach Stereo Layer Polyphonie Anzahl integrierter Klänge Verstärker Nennleistung RMS 2 x 20 Watt Lautsprecher... - Seite 20 Manufacturer: GEWA music GmbH Oelsnitzer Str. 58 08626 Adorf GERMANY www.gewamusic.com Version 1.0 Stand 05.01.2023 changes and errors excepted...
