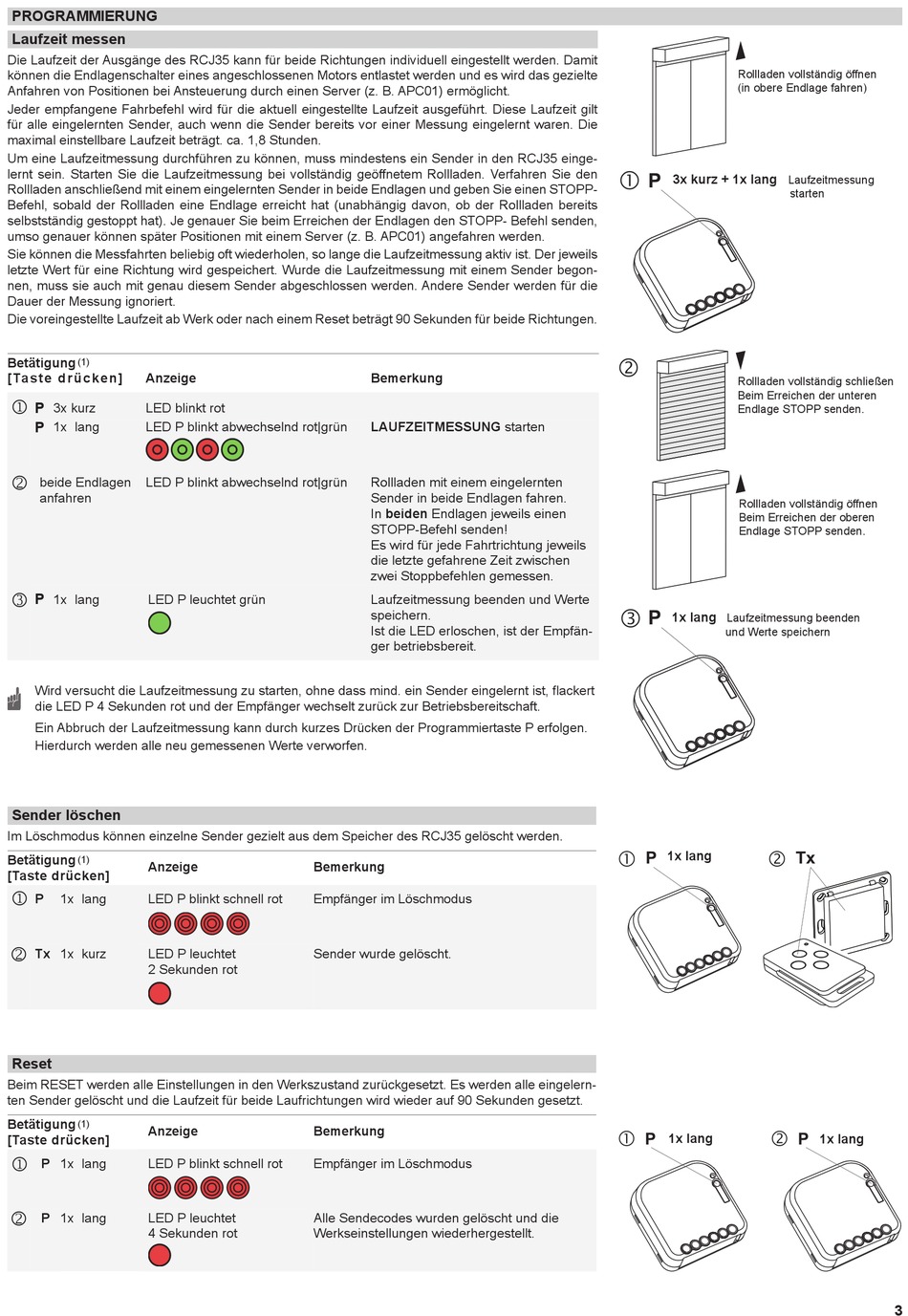

PROGRAMMIERUNG
Laufzeit messen
Die Laufzeit der Ausgänge des RCJ35 kann für beide Richtungen individuell eingestellt werden. Damit
können die Endlagenschalter eines angeschlossenen Motors entlastet werden und es wird das gezielte
Anfahren von Positionen bei Ansteuerung durch einen Server (z. B. APC01) ermöglicht.
Jeder empfangene Fahrbefehl wird für die aktuell eingestellte Laufzeit ausgeführt. Diese Laufzeit gilt
für alle eingelernten Sender, auch wenn die Sender bereits vor einer Messung eingelernt waren. Die
maximal einstellbare Laufzeit beträgt. ca. 1,8 Stunden.
Um eine Laufzeitmessung durchführen zu können, muss mindestens ein Sender in den RCJ35 einge-
lernt sein. Starten Sie die Laufzeitmessung bei vollständig geöffnetem Rollladen. Verfahren Sie den
Rollladen anschließend mit einem eingelernten Sender in beide Endlagen und geben Sie einen STOPP-
Befehl, sobald der Rollladen eine Endlage erreicht hat (unabhängig davon, ob der Rollladen bereits
selbstständig gestoppt hat). Je genauer Sie beim Erreichen der Endlagen den STOPP- Befehl senden,
umso genauer können später Positionen mit einem Server (z. B. APC01) angefahren werden.
Sie können die Messfahrten beliebig oft wiederholen, so lange die Laufzeitmessung aktiv ist. Der jeweils
letzte Wert für eine Richtung wird gespeichert. Wurde die Laufzeitmessung mit einem Sender begon-
nen, muss sie auch mit genau diesem Sender abgeschlossen werden. Andere Sender werden für die
Dauer der Messung ignoriert.
Die voreingestellte Laufzeit ab Werk oder nach einem Reset beträgt 90 Sekunden für beide Richtungen.
Betätigung
(1)
[ Ta s t e d r ü c k e n ]
Anzeige
P
3x kurz
LED blinkt rot
P
1x lang
LED P blinkt abwechselnd rot|grün
beide Endlagen
LED P blinkt abwechselnd rot|grün
anfahren
P
1x lang
LED P leuchtet grün
Wird versucht die Laufzeitmessung zu starten, ohne dass mind. ein Sender eingelernt ist, flackert
die LED P 4 Sekunden rot und der Empfänger wechselt zurück zur Betriebsbereitschaft.
Ein Abbruch der Laufzeitmessung kann durch kurzes Drücken der Programmiertaste P erfolgen.
Hierdurch werden alle neu gemessenen Werte verworfen.
Sender löschen
Im Löschmodus können einzelne Sender gezielt aus dem Speicher des RCJ35 gelöscht werden.
Betätigung
(1)
Anzeige
[Taste drücken]
P
1x lang
LED P blinkt schnell rot
Tx 1x kurz
LED P leuchtet
2 Sekunden rot
Reset
Beim RESET werden alle Einstellungen in den Werkszustand zurückgesetzt. Es werden alle eingelern-
ten Sender gelöscht und die Laufzeit für beide Laufrichtungen wird wieder auf 90 Sekunden gesetzt.
Betätigung
(1)
Anzeige
[Taste drücken]
P 1x lang
LED P blinkt schnell rot
P 1x lang
LED P leuchtet
4 Sekunden rot
Bemerkung
LAUFZEITMESSUNG starten
Rollladen mit einem eingelernten
Sender in beide Endlagen fahren.
In beiden Endlagen jeweils einen
STOPP-Befehl senden!
Es wird für jede Fahrtrichtung jeweils
die letzte gefahrene Zeit zwischen
zwei Stoppbefehlen gemessen.
Laufzeitmessung beenden und Werte
speichern.
Ist die LED erloschen, ist der Empfän-
ger betriebsbereit.
Bemerkung
Empfänger im Löschmodus
Sender wurde gelöscht.
Bemerkung
Empfänger im Löschmodus
Alle Sendecodes wurden gelöscht und die
Werkseinstellungen wiederhergestellt.
Rollladen vollständig öffnen
(in obere Endlage fahren)
c
P
3x kurz + 1x lang
Laufzeitmessung
d
Rollladen vollständig schließen
Beim Erreichen der unteren
Endlage STOPP senden.
Rollladen vollständig öffnen
Beim Erreichen der oberen
Endlage STOPP senden.
P
e
1x lang
Laufzeitmessung beenden
und Werte speichern
P
c
1x lang
d
c
P
d
1x lang
starten
Tx
P
1x lang
3
