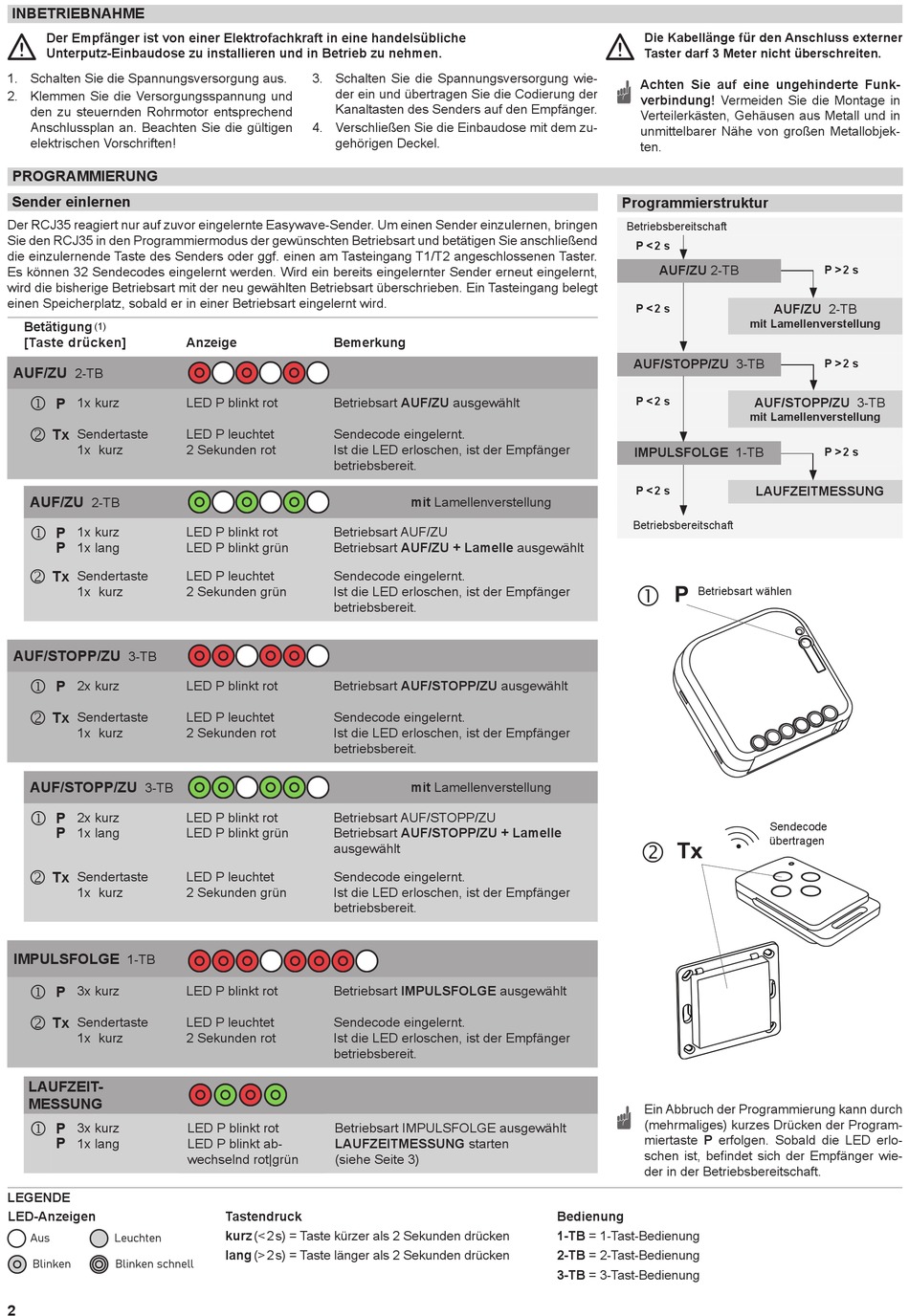

INBETRIEBNAHME
Der Empfänger ist von einer Elektrofachkraft in eine handelsübliche
Unterputz-Einbaudose zu installieren und in Betrieb zu nehmen.
1. Schalten Sie die Spannungsversorgung aus.
2. Klemmen Sie die Versorgungsspannung und
den zu steuernden Rohrmotor entsprechend
Anschlussplan an. Beachten Sie die gültigen
elektrischen Vorschriften!
PROGRAMMIERUNG
Sender einlernen
Der RCJ35 reagiert nur auf zuvor eingelernte Easywave-Sender. Um einen Sender einzulernen, bringen
Sie den RCJ35 in den Programmiermodus der gewünschten Betriebsart und betätigen Sie anschließend
die einzulernende Taste des Senders oder ggf. einen am Tasteingang T1/T2 angeschlossenen Taster.
Es können 32 Sendecodes eingelernt werden. Wird ein bereits eingelernter Sender erneut eingelernt,
wird die bisherige Betriebsart mit der neu gewählten Betriebsart überschrieben. Ein Tasteingang belegt
einen Speicherplatz, sobald er in einer Betriebsart eingelernt wird.
Betätigung
(1)
[Taste drücken]
AUF/ZU
2-TB
P
1x kurz
Tx
Sendertaste
1x kurz
AUF/ZU
2-TB
P
1x kurz
P
1x lang
Tx
Sendertaste
1x kurz
AUF/STOPP/ZU
3-TB
P
2x kurz
Tx
Sendertaste
1x kurz
AUF/STOPP/ZU
3-TB
P
2x kurz
P
1x lang
Tx
Sendertaste
1x kurz
IMPULSFOLGE
1-TB
P
3x kurz
Tx
Sendertaste
1x kurz
LAUFZEIT-
MESSUNG
P
3x kurz
P
1x lang
LEGENDE
LED-Anzeigen
2
3. Schalten Sie die Spannungsversorgung wie-
der ein und übertragen Sie die Codierung der
Kanaltasten des Senders auf den Empfänger.
4. Verschließen Sie die Einbaudose mit dem zu-
gehörigen Deckel.
Anzeige
Bemerkung
LED P blinkt rot
Betriebsart AUF/ZU ausgewählt
LED P leuchtet
Sendecode eingelernt.
2 Sekunden rot
Ist die LED erloschen, ist der Empfänger
betriebsbereit.
LED P blinkt rot
Betriebsart AUF/ZU
Betriebsart AUF/ZU + Lamelle ausgewählt
LED P blinkt grün
LED P leuchtet
Sendecode eingelernt.
2 Sekunden grün
Ist die LED erloschen, ist der Empfänger
betriebsbereit.
Betriebsart AUF/STOPP/ZU ausgewählt
LED P blinkt rot
LED P leuchtet
Sendecode eingelernt.
2 Sekunden rot
Ist die LED erloschen, ist der Empfänger
betriebsbereit.
LED P blinkt rot
Betriebsart AUF/STOPP/ZU
LED P blinkt grün
Betriebsart AUF/STOPP/ZU + Lamelle
ausgewählt
LED P leuchtet
Sendecode eingelernt.
2 Sekunden grün
Ist die LED erloschen, ist der Empfänger
betriebsbereit.
LED P blinkt rot
Betriebsart IMPULSFOLGE ausgewählt
LED P leuchtet
Sendecode eingelernt.
2 Sekunden rot
Ist die LED erloschen, ist der Empfänger
betriebsbereit.
LED P blinkt rot
Betriebsart IMPULSFOLGE ausgewählt
LED P blinkt ab-
LAUFZEITMESSUNG starten
wechselnd rot|grün
(siehe Seite 3)
Tastendruck
kurz (< 2 s) = Taste kürzer als 2 Sekunden drücken
lang (> 2 s) = Taste länger als 2 Sekunden drücken
mit Lamellenverstellung
mit Lamellenverstellung
Bedienung
1-TB = 1-Tast-Bedienung
2-TB = 2-Tast-Bedienung
3-TB = 3-Tast-Bedienung
Die Kabellänge für den Anschluss externer
Taster darf 3 Meter nicht überschreiten.
Achten Sie auf eine ungehinderte Funk-
verbindung! Vermeiden Sie die Montage in
Verteilerkästen, Gehäusen aus Metall und in
unmittelbarer Nähe von großen Metallobjek-
ten.
Programmierstruktur
Betriebsbereitschaft
P < 2 s
AUF/ZU 2-TB
P < 2 s
AUF/ZU 2-TB
mit Lamellenverstellung
AUF/STOPP/ZU 3-TB
P < 2 s
AUF/STOPP/ZU 3-TB
mit Lamellenverstellung
IMPULSFOLGE 1-TB
LAUFZEITMESSUNG
P < 2 s
Betriebsbereitschaft
P
c
Betriebsart wählen
Sendecode
übertragen
Tx
d
Ein Abbruch der Programmierung kann durch
(mehrmaliges) kurzes Drücken der Program-
miertaste P erfolgen. Sobald die LED erlo-
schen ist, befindet sich der Empfänger wie-
der in der Betriebsbereitschaft.
P > 2 s
P > 2 s
P > 2 s
